Co to jest maszyna sprężynowa?

■ Definicja podstawowa:
A maszyna wiosenna to rodzaj maszyn przemysłowych stosowanych specjalnie do produkcji sprężyn o różnych kształtach i specyfikacjach z drutu metalowego (takiego jak drut stalowy, stal nierdzewna lub drut miedziany) w procesach takich jak gięcie, nawijanie i formowanie.
Jego podstawową funkcją jest wydajne, dokładne i wielokrotne przetwarzanie prostego drutu na spiralę lub inne złożone części metalowe o określonych właściwościach elastycznych. Jej podstawowym produktem są różnego rodzaju sprężyny.

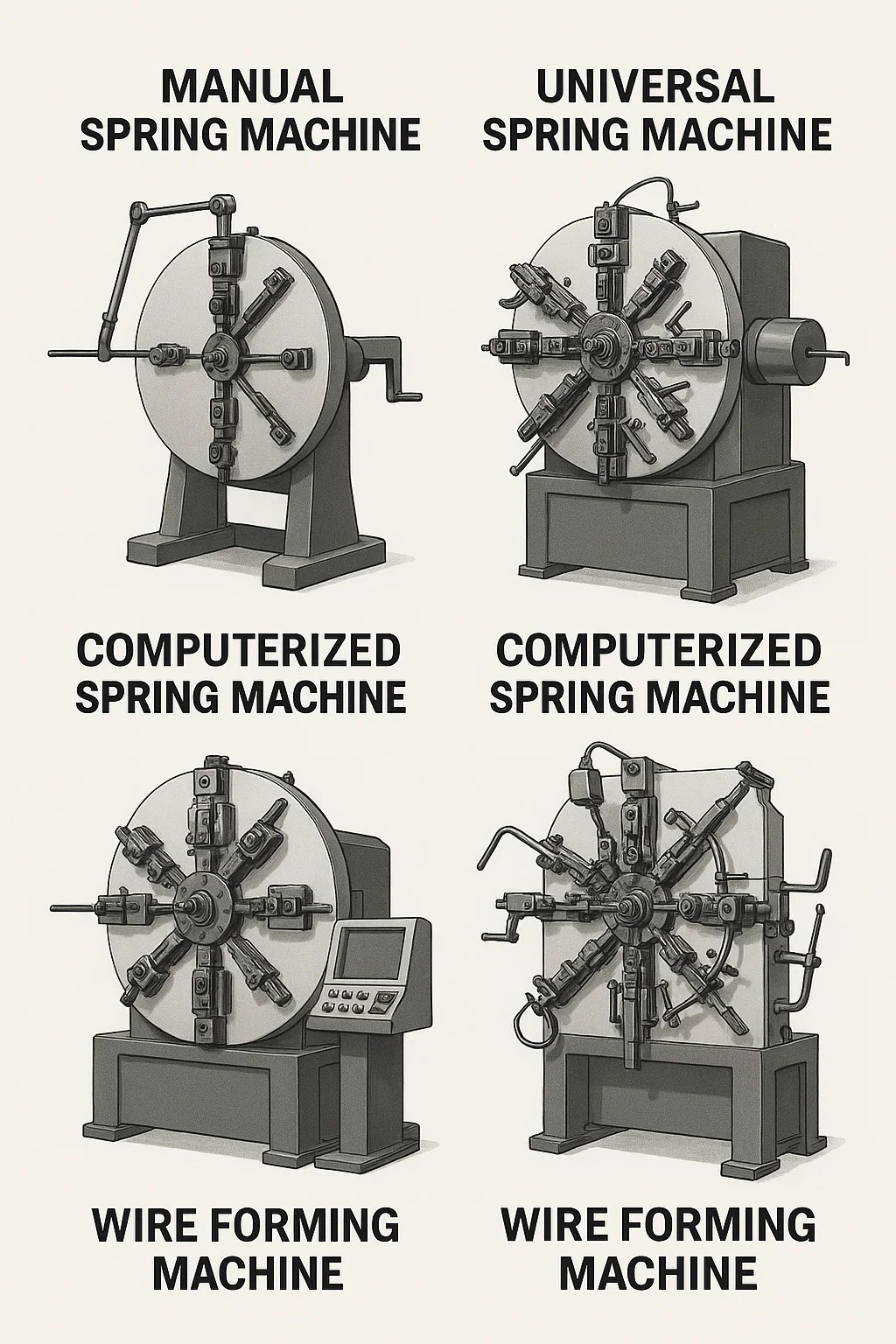

■Główne typy (według zasady działania i poziomu automatyzacji):
--Ręczna maszyna sprężynowa:
Najbardziej podstawowy model opiera się na ręcznej korbie lub dźwigni, aby zapewnić moc.
Podstawowe parametry, takie jak średnica zewnętrzna sprężyny i liczba zwojów, można regulować poprzez zmianę różnych „krzywek”, „koła zębatego” lub „matrycy”.
Maszyna ta ma prostą konstrukcję i niską cenę, ale ma również niską wydajność produkcji i słabą konsystencję precyzji. Opiera się na umiejętnościach pracownika i nadaje się do małych partii lub prostej produkcji wiosennej.

--Uniwersalna maszyna sprężynowa (maszyna sprężynowa krzywkowa/mechaniczna maszyna sprężynowa):
Najpopularniejszy typ przemysłowej maszyny sprężynowej. Podstawowym źródłem zasilania jest silnik elektryczny, który za pośrednictwem złożonego mechanicznego układu przeniesienia napędu krzywkowego precyzyjnie steruje sekwencją ruchu i amplitudą każdego „noża formującego” (znanego również między innymi jako „miernik drutu”, „koło podające drut”, „nóż podziałowy” i „nóż tnący”).
Przed produkcją doświadczony rzemieślnik ręcznie reguluje kąt krzywki, wymienia koła zębate oraz precyzyjnie ustawia położenie i skok każdego noża zgodnie z rysunkiem sprężyny. Proces ten nazywany jest „strojeniem maszynowym”.
Po dostrojeniu maszyny może ona stabilnie i wydajnie produkować masowo sprężyny tego samego typu, z precyzją i konsekwencją znacznie przewyższającą ręczne maszyny sprężynowe. Nadaje się do średnioseryjnej produkcji sprężyn o umiarkowanym stopniu złożoności.

--Skomputeryzowana maszyna sprężynowa (maszyna sprężynowa CNC):
Obecnie najbardziej zaawansowany i popularny typ maszyny sprężynowej.
Sercem jest komputerowy system sterowania numerycznego. Operator wprowadza szczegółowe parametry sprężyny (średnica drutu, średnica zewnętrzna, liczba zwojów, podziałka, kształt końcówki itp.) poprzez oprogramowanie programistyczne (zwykle za pomocą interfejsu graficznego), które generuje program obróbczy.
Serwomotory w maszynie bezpośrednio napędzają niezależny ruch każdego noża formującego (podawanie drutu, zwijanie, kontrola skoku, cięcie itp.), całkowicie zastępując złożoną mechaniczną konstrukcję krzywki. Istotne zalety:
Niezwykle szybka zmiana: zmiana produktów wymaga jedynie nowego programu, wymagającego niewielkich lub żadnych ręcznych regulacji (takich jak wymiana noży), co znacznie skraca czas konfiguracji.
Wysoka precyzja: Serwosterowanie zapewnia powtarzalną dokładność pozycjonowania przy każdym ruchu.
Ekstremalna elastyczność: Z łatwością produkuje sprężyny o niezwykle skomplikowanych kształtach, zagięciach pod wieloma kątami, specjalnych hakach, a nawet o skomplikowanych kształtach drutu (patrz następny punkt).
Stabilna i wydajna produkcja: Nadaje się do zautomatyzowanej produkcji szerokiej gamy produktów, małych partii i dużych ilości.

--Maszyna do formowania drutu:
Można to uznać za potężniejsze i bardziej elastyczne rozszerzenie skomputeryzowanej maszyny sprężynowej.
Wykorzystuje również wieloosiowy system CNC z serwomotorem.
Kluczowa różnica polega na zwiększonej liczbie stanowisk formujących (zwykle 8, 10 lub nawet więcej) i bardziej elastycznych konfiguracjach narzędzi.
Może produkować nie tylko sprężyny, ale także różnorodne złożone trójwymiarowe części gięte z drutu metalowego, takie jak zaciski, haki, wsporniki, sprężyny o specjalnym kształcie, ramy siedzeń samochodowych, kosze wózków sklepowych i inne. Funkcje jego „narzędzia formującego” są bardziej zróżnicowane i obejmują gięcie, spłaszczanie, tłoczenie, spawanie (a czasem integrację). Zasadniczo stanowi rozszerzenie funkcjonalności maszyny sprężynowej, jest ona wykorzystywana w szerszym zakresie zastosowań związanych z precyzyjnym formowaniem drutu.

■Kluczowe komponenty:
Efekt: utrzymuje szpulę drutu i zapewnia stabilne podawanie drutu, zazwyczaj z kontrolą naprężenia.
Mechanizm prostujący: prostuje zwinięty drut przed wejściem do obszaru formowania, aby zapewnić dokładność formowania.
Mechanizm podawania drutu: Napędzane serwosilnikiem (komputer) lub krzywką mechaniczną (maszyna uniwersalna), rolki precyzyjnie przesuwają drut na zadaną długość. Ma to kluczowe znaczenie dla utrzymania stałej długości sprężyny.
Mechanizm formujący: obszar rdzenia. Składa się z wielu „noży formujących” (noże do zwijania, noże podziałowe, noże tnące, noże do gięcia itp.), które mogą poruszać się niezależnie lub w połączeniu. Noże te poruszają się zgodnie z programem lub trajektorią zestawu krzywek, współpracując przy zginaniu, zwijaniu i przycinaniu drutu do pożądanego kształtu.
System sterowania:
Maszyna uniwersalna: mechaniczna krzywka, uchwyt regulacyjny, przekładnia.
Komputer/Maszyna do formowania drutu: Komputer przemysłowy (sterownik CNC), panel operacyjny (wyświetlacz), serwonapęd. Sprzęt pomocniczy (opcjonalny): taki jak automatyczne olejarki (do smarowania drutu), urządzenia grzewcze (do zwijania na gorąco dużych sprężyn), automatyczne tace do przyjmowania materiału i sprzęt do kontroli online.

■Podstawowe możliwości przetwarzania:
Zwijanie: Zwijanie drutu w różne kształty sprężyn śrubowych, w tym kształty cylindryczne, stożkowe, wypukłe i wklęsłe.
Gięcie: Formowanie haczyków, pętli, ramion i innych kształtów pod różnymi kątami na końcach lub w środku sprężyny.
Kontrola skoku: Precyzyjne kontrolowanie odległości (skoku) pomiędzy sąsiednimi zwojami sprężyny śrubowej, która może być jednolita lub zmienna.
Cięcie: Precyzyjne cięcie drutu po uformowaniu sprężyny.
Spłaszczanie/wykrawanie: Spłaszczanie końców lub określonych obszarów sprężyny w celu nadania im odpowiedniego kształtu (powszechnie stosowane w maszynach do formowania drutu).
Tworzenie skomplikowanych części formowanych z drutu: poprzez wielostanowiskowe, wieloetapowe gięcie ciągłe (specjalność maszyn do formowania drutu).

■Zastosowania:
Produkcja sprężyn: Jest to najbardziej podstawowe i powszechne zastosowanie, stosowane do produkcji różnych sprężyn naciskowych, sprężyn naciągowych, sprężyn skrętnych, sprężyn falistych i sprężyn o specjalnym kształcie. Precyzyjne formowanie drutu: Ta maszyna produkuje różnorodne części z drutu metalowego wymagające bardzo precyzyjnego gięcia i formowania. Jest szeroko stosowany w prawie każdym sektorze przemysłu, w tym w motoryzacji, elektronice, sprzęcie medycznym, meblarstwie, narzędziach i towarach konsumpcyjnych.

■ Czynniki wyboru:
Wymagania dotyczące produktu: Złożoność, wymagania dotyczące precyzji i zakres wymiarów (średnica drutu, średnica zewnętrzna i długość) elementu sprężyny/drutu.
Skala produktu: Małe partie z wieloma odmianami (odpowiednie dla maszyn komputerowych), duże partie z jedną odmianą (odpowiednie zarówno dla maszyn uniwersalnych, jak i komputerowych) oraz wyjątkowo złożone części (maszyny do formowania drutu).
Koszt: Inwestycja w sprzęt (maszyny ręczne > maszyny uniwersalne > maszyny komputerowe > maszyny do formowania drutu), koszty konfiguracji/programowania maszyn oraz koszty wydajności produkcji.
Wymagania operacyjne: Trudność konfiguracji maszyny (maszyny uniwersalne opierają się na doświadczeniu operatora maszyny, podczas gdy maszyny komputerowe są stosunkowo intuicyjne w programowaniu) i łatwość obsługi.

■Bezpieczeństwo i obsługa:
Maszyny sprężynowe to maszyny energetyczne z wieloma ruchomymi częściami i dużymi siłami. Podczas pracy należy ściśle przestrzegać procedur bezpieczeństwa (np. noszenie okularów ochronnych, unikanie luźnej odzieży i obsługa w pobliżu ruchomych części bez rękawic).
Operatorzy wymagają szkolenia w celu zrozumienia zasad działania maszyny, procedur obsługi i potencjalnych zagrożeń. Szczególnie operatorzy maszyn uniwersalnych potrzebują dużego doświadczenia w regulacji mechanicznej, natomiast operatorzy maszyn komputerowych muszą opanować podstawy programowania.
