Co to jest piec hartowniczy? Jaka jest jego zasada działania?

Co to jest piec hartowniczy?

A piec temperowy to rodzaj przemysłowego pieca do obróbki cieplnej zaprojektowanego specjalnie do przeprowadzania procesu odpuszczania metali – najczęściej stali hartowanej. Jego podstawową funkcją jest ponowne podgrzanie wcześniej hartowanego lub utwardzonego elementu metalowego do temperatury poniżej jego dolnego punktu krytycznego, utrzymanie go w tej temperaturze przez kontrolowany okres, a następnie pozostawienie do ostygnięcia w regulowany sposób. Proces ten łagodzi naprężenia wewnętrzne, zmniejsza kruchość i poprawia wytrzymałość bez znaczącej utraty twardości.

Mówiąc wprost: stal po zahartowaniu staje się niezwykle twarda, ale i niebezpiecznie krucha. Piec hartujący jest narzędziem korygującym tę nierównowagę. Przekształca kruchą, obciążoną naprężeniami część w komponent o starannie skalibrowanej kombinacji twardości i ciągliwości – odpowiedni do rzeczywistych obciążeń mechanicznych.

Piece do hartowania są szeroko stosowane w przemyśle motoryzacyjnym, lotniczym, narzędziowym, łożyskowym i produkującym sprężyny. Przetwarzają wszystko, od narzędzi skrawających i przekładni po elementy konstrukcyjne i narzędzia chirurgiczne. Zakres temperatur pracy typowego pieca do odpuszczania wynosi 150°C do 700°C (302°F do 1292°F) , w zależności od materiału i docelowych właściwości mechanicznych.

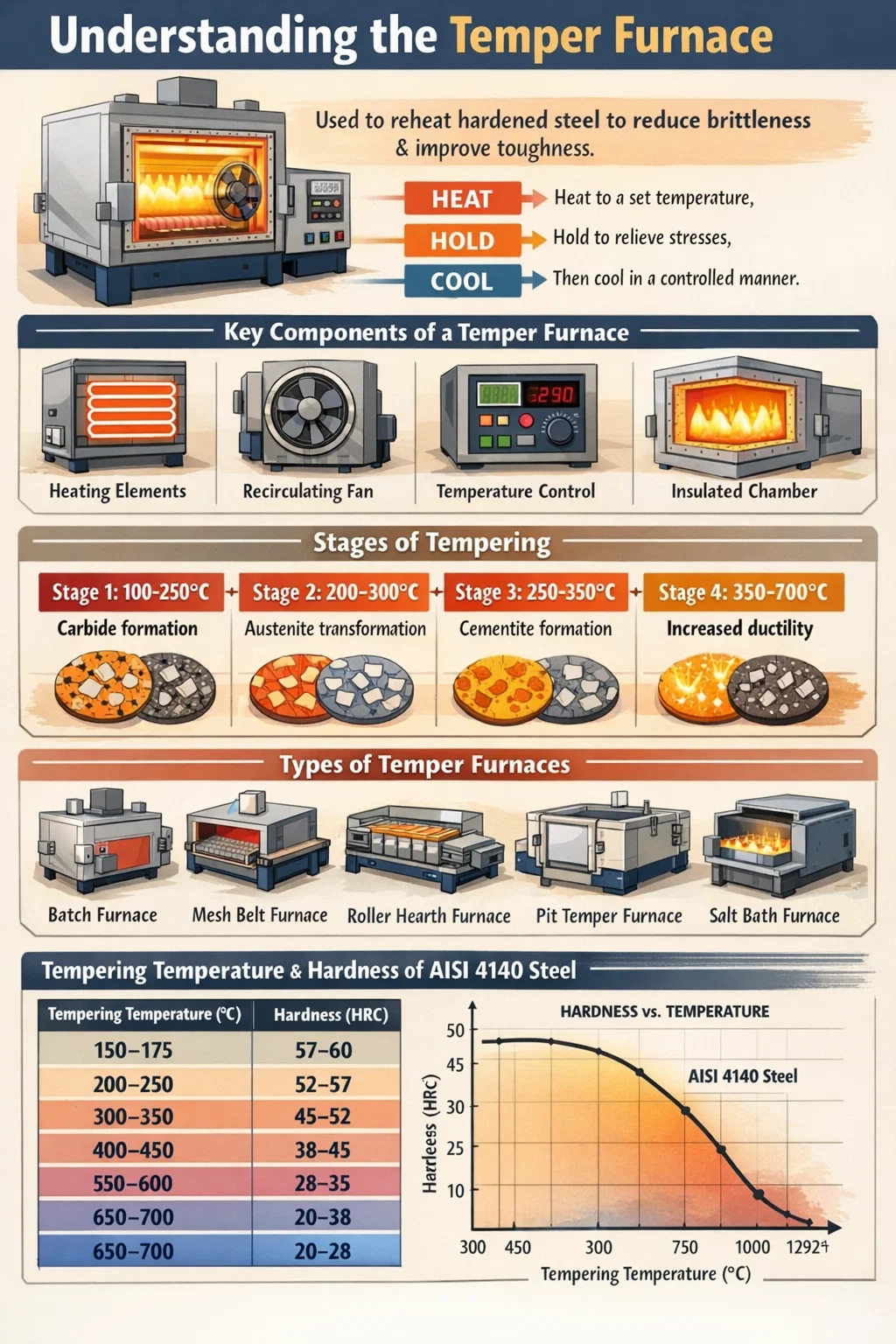

Zasada działania pieca hartowniczego

Zasada działania pieca do hartowania opiera się na kontrolowanej metalurgii termicznej. Kiedy stal jest hartowana po austenityzacji, przekształca się w martenzyt — przesyconą, tetragonalną strukturę krystaliczną skupioną wokół ciała, która jest niezwykle twarda, ale silnie naprężona i krucha. Odpuszczanie przeprowadzane w piecu odpuszczającym wyzwala serię kontrolowanych dyfuzyjnie przemian fazowych w martenzycie, które stopniowo zmniejszają naprężenia i przywracają ciągliwość.

Proces przebiega według jasnej sekwencji zdarzeń fizycznych i metalurgicznych:

1. Ogrzewanie: Obrabiany przedmiot jest ładowany do pieca do odpuszczania i równomiernie podgrzewany do docelowej temperatury odpuszczania. Jednorodność ma kluczowe znaczenie — gradienty temperatury na całej części spowodują nierówne właściwości mechaniczne.
2. Namaczanie (czas przetrzymywania): Część jest utrzymywana w docelowej temperaturze przez określony czas, zazwyczaj od 1 do 4 godzin w zależności od grubości przekroju i składu stopu. Podczas tej fazy atomy węgla dyfundują ze zniekształconej siatki martenzytycznej, węgliki zaczynają się wytrącać, a naprężenia szczątkowe ulegają relaksacji.
3. Chłodzenie: Element jest chłodzony — w nieruchomym powietrzu, wymuszonym powietrzu lub w oleju — z kontrolowaną szybkością. Metoda chłodzenia wpływa na końcowy stan naprężenia części.

Zmiany metalurgiczne podczas odpuszczania można podzielić na cztery odrębne etapy w zależności od temperatury:

• Etap 1 (100–250°C): Węgliki epsilon wytrącają się z osnowy martenzytycznej. Zawartość węgla w martenzycie nieznacznie spada.
• Etap 2 (200–300°C): Austenit szczątkowy rozkłada się na mieszaniny bainitu lub ferrytu i węglika.
• Etap 3 (250–350°C): Węgliki epsilon przekształcają się w cementyt (Fe₃C). Martenzyt staje się ferrytem.
• Etap 4 (350–700°C): Cząsteczki cementytu ulegają sferoidyzacji i gruboziarnistości. Następuje znaczny powrót plastyczności i wytrzymałości, z mierzalnym zmniejszeniem twardości.

Piec do odpuszczania musi utrzymywać ścisłą kontrolę temperatury na wszystkich tych etapach. Nowoczesne systemy zapewniają jednolitość wewnątrz ±3°C do ±5°C w całej strefie roboczej, co jest niezbędne do zapewnienia stałej wydajności części.

Kluczowe elementy pieca hartowniczego

Zrozumienie konstrukcji pieca do hartowania pomaga wyjaśnić, dlaczego osiąga on spójne, powtarzalne wyniki metalurgiczne. Główne komponenty współpracują ze sobą, aby zapewnić równomierne ciepło, kontrolowaną atmosferę i niezawodny pomiar temperatury.

System grzewczy

Piece do hartowania wykorzystują elektryczne elementy grzejne oporowe lub palniki opalane gazem. Układy elektryczne — często wykorzystujące elementy nichromowe, kanthalowe lub z węglika krzemu — zapewniają czystszą pracę i bardziej precyzyjną kontrolę. Systemy opalane gazem oferują niższe koszty operacyjne w przypadku produkcji na dużą skalę. Rozmiar systemu grzewczego jest dostosowany do obciążenia cieplnego wsadu (zwykle wyrażanego w kW lub BTU/godz.).

Izolowana komora

Komora pieca wyłożona jest cegłami ogniotrwałymi lub izolacją z włókna ceramicznego. Moduły z włókien ceramicznych są coraz bardziej preferowane, ponieważ tak niższa masa termiczna co oznacza krótszy czas nagrzewania i mniejsze zużycie energii. Dobrze izolowana komora ogranicza straty ciepła i stabilizuje rozkład temperatury.

System wentylatora recyrkulacyjnego

Wymuszona recyrkulacja gorącego powietrza jest jedną z najważniejszych cech nowoczesnego pieca hartowniczego. Wentylatory o dużej prędkości rozprowadzają ogrzane powietrze po obrabianych przedmiotach, eliminując rozwarstwienie temperatury. Bez recyrkulacji górna część załadowanego pieca może być o 30–50°C cieplejsza niż dolna część. System wentylatorów z recyrkulacją zapewnia równomierność temperatury w zakresie ±5°C lub więcej w całym wkładzie.

System kontroli temperatury

Termopary (zwykle typu K lub typu N) monitorują temperaturę w wielu punktach pieca. Sterownik PID (proporcjonalno-całkująco-różniczkujący) lub programowalny sterownik logiczny (PLC) zarządza elementami grzejnymi w oparciu o sprzężenie zwrotne termopary. Wysokiej klasy systemy obejmują rejestratory danych, które rejestrują każdy cykl w celu zapewnienia identyfikowalności – jest to wymóg w normach dotyczących obróbki cieplnej w przemyśle lotniczym (AMS 2750) i motoryzacyjnym.

System kontroli atmosfery

W zależności od wymagań zastosowania piec do odpuszczania może pracować w powietrzu, azocie lub ochronnej atmosferze endotermicznej. Kontrola atmosfery zapobiega utlenianiu i odwęgleniu powierzchni podczas odpuszczania, co jest szczególnie ważne w przypadku precyzyjnych elementów ze stali narzędziowej i pierścieni łożyskowych.

System ładowania

Części można ładować ręcznie na tace lub automatycznie za pomocą przenośników, trzonów rolkowych lub systemów popychaczy. Piece do odpuszczania okresowego obsługują pojedyncze wsady, podczas gdy piece do odpuszczania ciągłego — takie jak piece z trzonem rolkowym lub piece do odpuszczania z taśmą siatkową — przetwarzają części w stałym strumieniu, odpowiednim do operacji wielkoseryjnych, takich jak produkcja elementów złącznych, sprężyn lub łożysk.

Rodzaje pieców hartowniczych

Piece do odpuszczania są dostępne w kilku konfiguracjach, każda dostosowana do różnych wielkości produkcji, geometrii części i wymagań procesu. Wybór odpowiedniego typu ma bezpośredni wpływ na efektywność energetyczną, przepustowość i jednorodność temperatury.

Wśród nich piec do hartowania z taśmą siatkową jest najbardziej rozpowszechniony w środowiskach produkcji masowej. Pojedyncza linia pieca taśmowego z siatką może przetwarzać setki kilogramów części na godzinę, co czyni go podstawą operacji obróbki cieplnej łożysk i elementów złącznych na całym świecie.

Temperatura odpuszczania i jej wpływ na właściwości mechaniczne

Najbardziej wpływową zmienną w procesie odpuszczania jest temperatura. W piecu do odpuszczania wybrana temperatura bezpośrednio określa kompromis pomiędzy twardością a wytrzymałością. Wraz ze wzrostem temperatury odpuszczania twardość maleje, a wytrzymałość wzrasta – ale zależność nie jest liniowa i zależy w dużym stopniu od składu stopu.

W przypadku zwykłej stali średniowęglowej, takiej jak AISI 4140, poniżej przedstawiono wpływ temperatury odpuszczania na twardość Rockwella (HRC) po hartowaniu w oleju:

Jednym z ważnych zjawisk, o którym należy pamiętać, jest kruchość temperamentu — zmniejszenie udarności występujące przy odpuszczaniu niektórych stali stopowych w zakresie 250–400°C (niebieski zakres kruchości) lub powolnym chłodzeniu do temperatury 375–575°C. Piece do odpuszczania stosowane do stali stopowych są często programowane tak, aby unikać tych zakresów temperatur lub szybko je schładzać, aby zapobiec kruchości. Dlatego właśnie liczy się precyzyjne programowanie pieca — nie tylko osiągnięcie temperatury docelowej, ale także zarządzanie szybkością i ścieżką zmian temperatury.

Przemysłowe zastosowania pieców hartowniczych

Piece do odpuszczania są obecne praktycznie w każdym sektorze, który wykorzystuje części ze stali hartowanej. Proces odpuszczania nie jest opcjonalny w przypadku większości komponentów konstrukcyjnych — jest to obowiązkowy etap, który odróżnia część, która działa niezawodnie w eksploatacji, od tej, która pęka pod obciążeniem.

Przemysł motoryzacyjny

Sektor motoryzacyjny jest jednym z największych odbiorców zdolności hartowania na świecie. Koła zębate, wały korbowe, wałki rozrządu, korbowody, wały osi, sprężyny zaworowe i elementy przekładni przechodzą przez piece hartownicze w ramach swojej trasy produkcyjnej. Nowoczesny samochód osobowy składa się z setek części stalowych poddanych obróbce cieplnej, a wiele z nich wymaga odpuszczania, aby osiągnąć właściwą równowagę pomiędzy wytrzymałością zmęczeniową i odpornością na uderzenia. Piece do hartowania z ciągłym pasem siatkowym lub trzonem rolkowym, pracujące 24 godziny na dobę, są stiardowym wyposażeniem dużych zakładów dostawców branży motoryzacyjnej.

Produkcja łożysk i rolek

Pierścienie łożysk i elementy toczne wymagają bardzo precyzyjnego odpuszczania, zazwyczaj w zakresie 150–180°C , aby osiągnąć docelową twardość 58–64 HRC przy jednoczesnej eliminacji austenitu szczątkowego i zapewnieniu stabilności wymiarowej. Nawet odchylenie o 10°C od określonej temperatury odpuszczania może spowodować, że twardość spadnie poza tolerancję. Właśnie dlatego producenci łożysk dużo inwestują w kwalifikację pieców i systemy pieców do odpuszczania zgodne z AMS 2750 / CQI-9.

Produkcja narzędzi i matryc

Narzędzia skrawające ze stali szybkotnącej (HSS) są zazwyczaj hartowane 540–560°C — proces zwany odpuszczaniem przez hartowanie wtórne — przeprowadzany dwa lub trzy razy w celu przekształcenia austenitu szczątkowego i wytworzenia węglików wtórnych zapewniających twardość czerwoną. Stale narzędziowe do pracy na zimno, takie jak stal matrycowa do pracy na gorąco D2 lub H13, są odpuszczane w różnych zakresach temperatur, aby zoptymalizować ich specyficzne właściwości użytkowe. Piece skrzynkowe do odpuszczania wsadowego są najczęstszym wyborem w warsztatach narzędziowych i matrycowych ze względu na ich elastyczność w obsłudze części o różnych rozmiarach.

Komponenty lotnicze

Elementy podwozia, elementy mocujące, ramy konstrukcyjne i części silnika wymagają odpuszczania w ściśle kontrolowanych warunkach. Odpuszczanie w przemyśle lotniczym musi być zgodne ze specyfikacjami AMS 2759, które definiują dopuszczalne zakresy temperatur, czasy przetrzymywania, pozycje termopar i wymagania dotyczące rejestracji. Piece do odpuszczania stosowane w przemyśle lotniczym są zazwyczaj wyposażone w wiele termopar, redundantne systemy sterowania i w pełni zautomatyzowane rejestrowanie cykli z cyfrową identyfikowalnością.

Produkcja wiosenna

Sprężyny zaworów, sprężyny zawieszenia i sprężyny przemysłowe są hartowane w temperaturze około 380–450°C aby zoptymalizować ich granicę sprężystości i trwałość zmęczeniową. Piece do hartowania z taśmą ciągłą siatkową są tutaj idealne, ponieważ drut sprężynowy lub sprężyny śrubowe mogą przepływać w dużych ilościach. Właściwe odpuszczanie poprawia wytrzymałość zmęczeniową poprzez rozluźnienie naprężeń własnych powstałych podczas procesów zwijania i śrutowania.

Piec do hartowania a piec do wyżarzania a piec normalizujący

Wszystkie te trzy typy pieców są używane do obróbki cieplnej, ale służą zasadniczo różnym celom metalurgicznym. Pomieszanie ich prowadzi do znacznych błędów procesowych i złomowania części.

• Piec do hartowania: Działa poniżej dolnej temperatury krytycznej (Ac1). Nagrzewa już zahartowaną stal w celu zmniejszenia kruchości przy jednoczesnym zachowaniu większości twardości. Materiałem wyjściowym jest martenzyt (utwardzony).
• Piec do wyżarzania: Nagrzewa stal powyżej Ac1 lub Ac3, a następnie schładza bardzo powoli (często w piecu). Celem jest całkowite zmiękczenie stali, usunięcie całej twardości i poprawa obrabialności. Rezultatem jest miękka struktura ferrytowo-perlitowa lub sferoidyzowana.
• Piec normalizujący: Nagrzewa stal powyżej Ac3 i chłodzi w nieruchomym powietrzu. Celem jest udoskonalenie struktury ziaren i złagodzenie naprężeń kuciem lub walcowaniem, tworząc jednolitą drobnoziarnistą strukturę perlitu o umiarkowanej wytrzymałości.

Kluczową różnicą jest to, że zawsze używany jest piec hartowniczy po hartowanie, jako krok korygujący. Zwykle przeprowadza się wyżarzanie i normalizowanie wcześniej końcowe utwardzanie, jako etapy przygotowawcze. Zakresy temperatur roboczych również znacznie się różnią: odpuszczanie utrzymuje się poniżej 700°C, podczas gdy wyżarzanie i normalizowanie często przekraczają 800–950°C.

Krytyczne parametry procesu w działaniu pieca odpuszczającego

Prawidłowe temperowanie wymaga czegoś więcej niż tylko ustawienia pokrętła. Aby konsekwentnie osiągnąć pożądany wynik, należy zarządzać kilkoma współdziałającymi parametrami.

Jednolitość temperatury

Badania jednorodności temperatury (TUS) — zgodnie z wymaganiami normy AMS 2750 i podobnych norm — mierzą rzeczywisty rozkład temperatury w strefie roboczej pieca za pomocą wielu skalibrowanych termopar. Piece dzieli się na klasy dokładności w oparciu o ich jednorodność: Klasa 2 (±6°C) and Klasa 3 (±8°C) są powszechne w przypadku części precyzyjnych, natomiast klasa 5 (±14°C) może być akceptowalna w mniej krytycznych zastosowaniach. Nieodpowiednia jednorodność temperatury jest jedną z głównych przyczyn odrzucania partii poddanych obróbce cieplnej.

Czas namaczania (czas przetrzymywania)

Czas namaczania oblicza się na podstawie grubości przekroju – jest to ogólna praktyczna zasada 1 godzina na cal (25 mm) przekroju poprzecznego , minimum 1 godz. Niewystarczający czas namaczania pozostawia naprężenia szczątkowe w rdzeniu grubych profili. Nadmierny czas wygrzewania w temperaturach powyżej 500°C w przypadku niektórych stali stopowych może powodować kruchość odpuszczania lub wzrost ziaren. Obie skrajności pogarszają wydajność.

Gęstość obciążenia i rozmieszczenie części

Przeciążenie pieca do hartowania lub ułożenie części w stosy utrudnia przepływ powietrza i powoduje powstawanie gradientów temperatury w ładunku. Części powinny być rozmieszczone tak, aby zapewnić odpowiednią cyrkulację powietrza. Aby zachować odstęp między częściami, często stosuje się uchwyty do koszy lub tac. W piecach o działaniu ciągłym gęstość obciążenia taśmy (kg/m²) jest krytycznym parametrem procesu.

Skład atmosfery

W przypadku części, dla których integralność powierzchni ma kluczowe znaczenie – takich jak precyzyjne koła zębate lub bieżnie łożysk – neutralna lub lekko redukująca atmosfera zapobiega utlenianiu i odwęgleniu podczas odpuszczania. W piecach odpuszczających z kontrolowaną atmosferą powszechnie stosuje się atmosferę azotu lub azotu i metanolu. Na częściach hartowanych na wolnym powietrzu w wysokich temperaturach mogą powstawać powierzchniowe warstwy tlenku, które należy usunąć poprzez śrutowanie lub bębnowanie, co zwiększa koszty i wydłuża czas cyklu.

Szybkość chłodzenia po odpuszczaniu

W przypadku większości zwykłych stali węglowych i niskostopowych szybkość chłodzenia po odpuszczaniu ma minimalny wpływ na właściwości końcowe. Jednakże w przypadku niektórych stali stopowych — szczególnie tych zawierających Mn, Cr, Ni lub P — powolne chłodzenie do temperatury 375–575°C powoduje kruchość odpuszczania, czyli dramatyczny spadek udarności. Te stale muszą być hartowane wodą lub olejem po odpuszczaniu aby szybko ominąć ten zakres.

Efektywność energetyczna i nowoczesne postępy w technologii pieców hartowniczych

Koszty energii stanowią znaczną część kosztów operacyjnych w każdym zakładzie obróbki cieplnej. Nowoczesne konstrukcje pieców do hartowania obejmują wiele strategii mających na celu zmniejszenie zużycia energii bez pogarszania wydajności metalurgicznej.

• Izolacja z włókna ceramicznego: W porównaniu z tradycyjną cegłą szamotową, włókno ceramiczne zmniejsza akumulację ciepła w ścianach pieca nawet o 80%, znacznie skracając zarówno energię nagrzewania, jak i czas schładzania.
• Wentylatory z napędem o zmiennej częstotliwości (VFD): Wentylatory z recyrkulacją ze sterowaniem VFD dostosowują prędkość przepływu powietrza na podstawie rzeczywistego odchylenia temperatury, zmniejszając zużycie energii silnika wentylatora o 20–40% w porównaniu do wentylatorów o stałej prędkości.
• Odzysk ciepła odpadowego: W piecach do hartowania opalanych gazem palniki regeneracyjne lub rekuperacyjne wychwytują ciepło spalin w celu wstępnego podgrzania powietrza do spalania, poprawiając sprawność cieplną o 15–30%.
• Sterowanie ogrzewaniem wielostrefowym: Podział pieca na niezależnie kontrolowane strefy grzewcze umożliwia precyzyjne profilowanie temperatury, zapewniając osiągnięcie przez wsad temperatury docelowej bez przekroczenia jej, co pozwala uniknąć marnowania energii i nadmiernego odpuszczania.
• Integracja z Przemysłem 4.0: Nowoczesne piece do hartowania coraz częściej są wyposażone w integrację ze SCADA, monitorowanie OEE (ogólnej efektywności sprzętu) w czasie rzeczywistym i algorytmy konserwacji predykcyjnej, które ostrzegają operatorów o degradacji elementów grzejnych lub dryfie termopary, zanim spowodują one awarie procesu.

Niektóre zaawansowane systemy pieców do ciągłego odpuszczania osiągają obecnie określone poniżej zużycie energii 0,15 kWh na kilogram przetworzonej stali — znaczna poprawa w stosunku do starszych konstrukcji, które zużywały 0,25–0,35 kWh/kg.

Typowe wady odpuszczania i sposób, w jaki piec do odpuszczania im zapobiega

Nawet przy prawidłowo zaprojektowanym piecu do hartowania błędy procesu mogą powodować defekty, które pogarszają wydajność części. Zrozumienie tych defektów i ich pierwotnych przyczyn pomaga operatorom w prawidłowym skonfigurowaniu i utrzymaniu procesu odpuszczania.

• Niewystarczające odpuszczanie (niedostateczne odpuszczanie): Wynika ze zbyt niskiej temperatury lub zbyt krótkiego czasu namaczania. Część zachowuje nadmierną kruchość i naprężenia własne. Można temu zapobiec poprzez weryfikację kalibracji termopary i przestrzeganie minimalnych czasów namaczania.
• Nadmierne temperowanie: Jest skutkiem zbyt wysokiej temperatury, wydłużonego czasu wygrzewania lub powtarzających się cykli odpuszczania. Twardość spada poniżej specyfikacji, a granica plastyczności jest zmniejszona. Można temu zapobiec dzięki dokładnej kontroli pieca i udokumentowanym zapisom cykli.
• Niejednorodna twardość w całym obciążeniu: Spowodowane słabą równomiernością temperatury w piecu odpuszczającym. Gorące punkty powodują nadmierne odpuszczanie, zimne punkty powodują niedostateczne odpuszczanie. Można temu zapobiec dzięki regularnym testom TUS, właściwej konserwacji wentylatorów i prawidłowemu rozmieszczeniu obciążenia.
• Utlenianie powierzchniowe (skala): Powstaje w wyniku odpuszczania w powietrzu w temperaturze powyżej 300°C. Można temu zapobiec, stosując kontrolowaną atmosferę lub określając etap czyszczenia po hartowaniu.
• Kruchość cieplna: Występuje w podatnych stalach stopowych, odpuszczanych lub chłodzonych w krytycznych zakresach temperatur. Zapobiega się temu poprzez dobór stopu, unikanie zakresu temperatur lub szybkie chłodzenie po odpuszczaniu.
• Zniekształcenie: Może wystąpić, jeśli część nagrzewa się lub chłodzi nierównomiernie, szczególnie w przypadku cienkich lub asymetrycznych przekrojów. Można to złagodzić poprzez odpowiednie zamocowanie, powolne tempo narastania i równomierną dystrybucję ciepła z układu wentylatora z recyrkulacją.
