Co to jest piec sprężynowy? Jaka jest jego zasada działania?

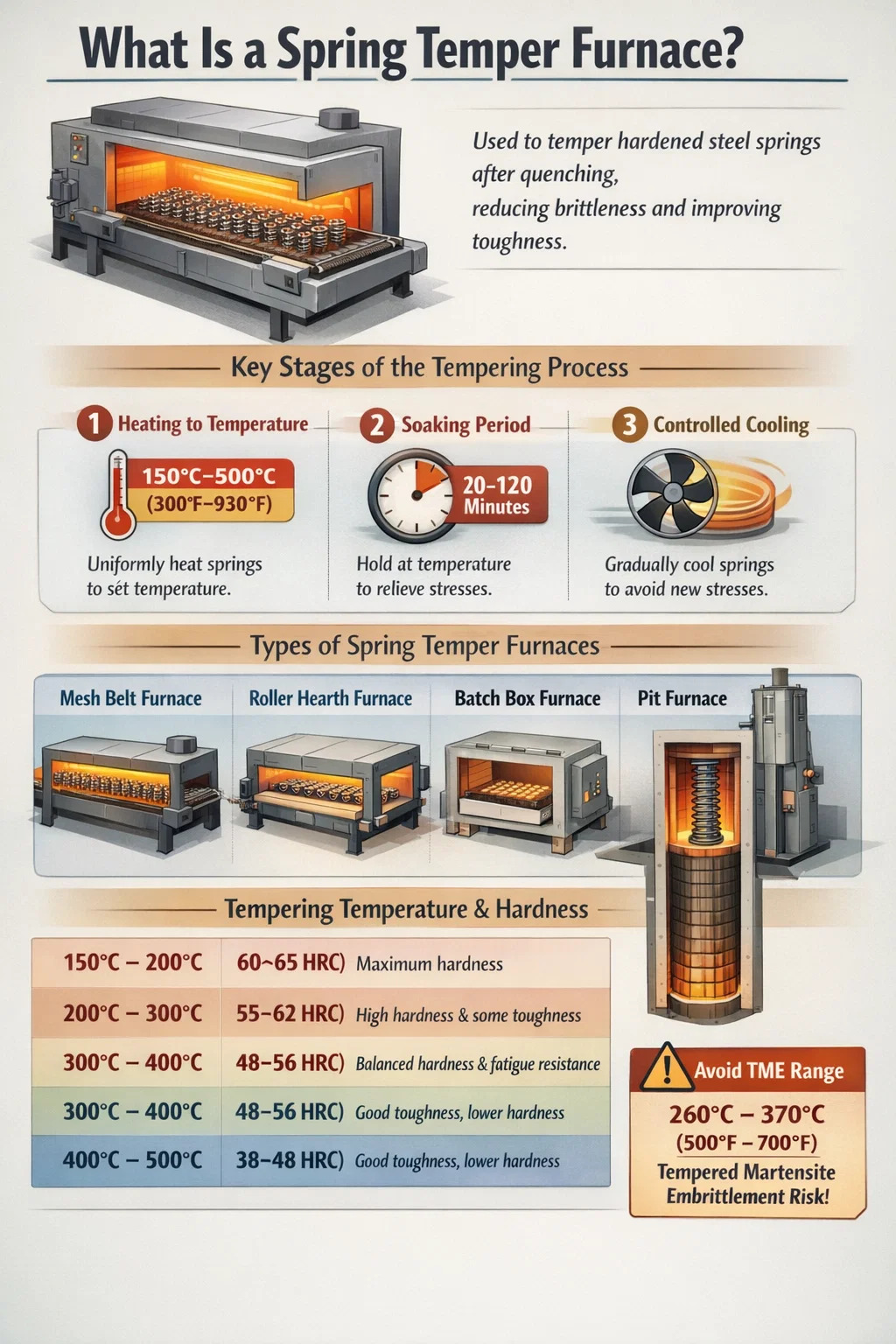

Co to jest Piec do temperowania wiosny ?

Piec do hartowania sprężynowego jest rodzajem przemysłowego pieca do obróbki cieplnej zaprojektowanego specjalnie do odpuszczania sprężyn stalowych po hartowaniu. Jego głównym zadaniem jest ponowne podgrzanie hartowanej stali sprężynowej do kontrolowanej temperatury – zwykle pomiędzy 150°C i 500°C (300°F do 930°F) — trzymać go tam przez określony czas, a następnie pozwolić mu ostygnąć w kontrolowany sposób. Proces ten łagodzi naprężenia wewnętrzne powstałe podczas hartowania i hartowania, dostosowuje twardość do określonego zakresu lubaz przywraca stopień wytrzymałości i elastyczności, którego w przeciwnym razie nie byłoby w całkowicie utwardzonej sprężynie.

Bez odpuszczania hartowana sprężyna jest krucha i podatna na nagłe pękanie pod obciążeniem. Piec do hartowania sprężynowego przekształca twardy, ale delikatny element w trwałą, nośną i odporną na zmęczenie część, zdolną do niezawodnego działania przez miliony cykli ściskania lub rozciągania.

W środowiskach produkcyjnych piece do hartowania sprężynowego można znaleźć w przemyśle motoryzacyjnym, lotniczym, przy produkcji precyzyjnych instrumentów i w sektorach maszyn ciężkich. Występują w kilku konfiguracjach — piece ciągłe z taśmą siatkową, piece z trzonem rolkowym, piece wsadowe i piece wgłębne — każda dostosowana do różnych geometrii sprężyn, wielkości produkcji i specyfikacji stopów.

Zasada działania pieca do hartowania sprężynowego

Zasada działania pieca sprężynowego skupia się na precyzyjnych cyklach termicznych. Po hartowaniu stalowych sprężyn — zwykle przez austenityzowanie w wyższych temperaturach 800°C (1470°F) a następnie szybkie hartowanie w oleju, wodzie lub polimerze — utworzona mikrostruktura martenzytyczna jest niezwykle twarda, ale silnie naprężona i krucha. Odpuszczanie w piecu do odpuszczania sprężynowego rozwiązuje ten problem, wywołując sekwencję reakcji metalurgicznych w stanie stałym.

Etap 1: Ogrzewanie do temperatury odpuszczania

Piec równomiernie nagrzewa obciążenie sprężyny do docelowej temperatury odpuszczania. Jednorodność ma kluczowe znaczenie — różnica temperatur wynosi nawet ±10°C w poprzek obciążenia może powodować niespójne wartości twardości. Wysokiej jakości piece sprężynowe wykorzystują wiele niezależnie sterowanych stref grzewczych, wentylatory z wymuszoną konwekcją oraz elementy grzejne lub rury promiennikowe o dużej gęstości, aby uzyskać jednorodność temperatury w zakresie ± 5°C w całej komorze roboczej.

Etap 2: Moczenie — Utrzymywanie w temperaturze

Po osiągnięciu temperatury docelowej w całym przekroju sprężyny piec utrzymuje tę temperaturę przez okres wygrzewania. Namaczanie umożliwia atomom węgla uwięzionym w siatce martenzytycznej rozpoczęcie dyfuzji i tworzenie wydzieleń węglików. To wytrącanie węglika łagodzi naprężenia sieci, zmniejsza kruchość i przywraca plastyczność. Czasy namaczania różnią się w zależności od grubości przekroju i rozmiaru sprężyny – mogą wystarczyć małe sprężyny druciane 20 do 30 minut , podczas gdy mogą być wymagane ciężkie sprężyny śrubowe lub drążki skrętne 60 do 120 minut lub więcej.

Etap 3: Kontrolowane chłodzenie

Po namoczeniu sprężyny są chłodzone — albo przez chłodzenie powietrzem wewnątrz pieca, przez przedsionek chłodzący z kontrolowaną atmosferą, albo przez usunięcie do otaczającego powietrza. Szybkość chłodzenia po odpuszczaniu jest na ogół mniej krytyczna niż podczas hartowania, ale nadal należy nią zarządzać. Szybkie chłodzenie od temperatury odpuszczania może ponownie wprowadzić naprężenia powierzchniowe, dlatego większość pieców do odpuszczania sprężynowego umożliwia stopniowe chłodzenie, szczególnie w przypadku sprężyn o większych przekrojach.

Kontrola atmosfery podczas odpuszczania

Wiele pieców do odpuszczania sprężynowego działa w kontrolowanej atmosferze — zazwyczaj azotu, gazu endotermicznego lub mieszanki azotu i metanolu — aby zapobiec utlenianiu powierzchni i odwęgleniu podczas cyklu odpuszczania. Utlenianie powierzchni może pogorszyć trwałość zmęczeniową i odporność na korozję, dwie właściwości, które są najważniejsze w zastosowaniach sprężyn. Piece z atmosferą ochronną zwiększają złożoność i koszty, ale są standardowym wyposażeniem w precyzyjnej produkcji sprężyn do sprężyn zaworów samochodowych, sprężyn podwozia samolotów i sprężyn instrumentów chirurgicznych.

Temperatura odpuszczania i jej wpływ na właściwości sprężyn

Temperatura odpuszczania wybrana w piecu do odpuszczania sprężyn bezpośrednio decyduje o końcowych właściwościach mechanicznych gotowej sprężyny. To nie jest drobna korekta — różnica wynosząca 50°C w temperaturze odpuszczania może zmienić twardość o 3 do 6 punktów HRC i radykalnie zmienić wartości wytrzymałości na rozciąganie i wydłużenia.

Strefą krytyczną, której należy unikać, jest zakres kruchości martenzytu hartowanego (TME). , zazwyczaj pomiędzy 260°C i 370°C (500°F do 700°F) . Odpuszczanie w tym zakresie może w rzeczywistości raczej zmniejszyć ciągliwość niż ją poprawić, co jest zjawiskiem spowodowanym wytrącaniem się węglików na granicach ziaren wcześniejszego austenitu. Odpowiedzialni operatorzy pieców do odpuszczania sprężynowego projektują swoje cykle odpuszczania tak, aby pozostawały poniżej lub przekraczały ten zakres, zamiast w nim pozostawać. Jest to jeden z powodów, dla których specyfikacje sprężyn zaworów samochodowych często określają temperaturę odpuszczania od 380°C do 420°C.

Rodzaje pieców do hartowania sprężynowego i ich konfiguracje

W przemyśle sprężynowym do procesu hartowania sprężyn stosuje się kilka różnych konfiguracji pieców. Każdy z nich ma zalety techniczne, które sprawiają, że jest lepiej dostosowany do określonych typów sprężyn, wielkości produkcji lub systemów stopów.

Piec do ciągłego odpuszczania z taśmą siatkową

Piec z taśmą siatkową jest najczęstszą konfiguracją przy produkcji sprężyn na dużą skalę. Sprężyny są ładowane na pas siatkowy ze stali nierdzewnej, który przenosi je w sposób ciągły przez strefy ogrzewania, namaczania i chłodzenia. Wskaźniki produkcji mogą osiągnąć 500 do 2000 kg/godz w zależności od długości i szerokości pieca. Prędkości taśmy i temperatury stref są regulowane niezależnie, co pozwala na precyzyjną kontrolę czasu wygrzewania i profilu temperatury. Piece z taśmą siatkową idealnie nadają się do małych i średnich sprężyn śrubowych, sprężyn drutowych i sprężyn płaskich. Głównym ograniczeniem jest to, że zbyt duże lub ciężkie sprężyny mogą z czasem odkształcić pasek.

Piec do hartowania z trzonem rolkowym

Piece z trzonem rolkowym wykorzystują rolki chłodzone wodą lub ze stopu do przenoszenia sprężyn przez piec na tacach lub uchwytach. Wytrzymują większe obciążenia niż systemy pasów siatkowych, mieszczą większe zespoły sprężyn i umożliwiają bardziej precyzyjną kontrolę atmosfery. Piece te są powszechnie stosowane do hartowania cewek zawieszeń samochodowych, stabilizatorów i sprężyn skrętnych. Temperatury pracy wahają się od otoczenia do 700°C (1290°F) w większości konstrukcji trzonów rolkowych, przy bardzo wąskiej równomierności temperatury — zazwyczaj ± 4°C — osiągalnej w nowoczesnych systemach.

Piec do hartowania wsadowego

Piece okresowe są ładowane stałym ładunkiem sprężyn, doprowadzane do temperatury, moczone, a następnie rozładowywane. Oferują maksymalną elastyczność — ten sam piec może przetwarzać sprężyny o różnych rozmiarach i specyfikacjach na różnych zmianach. Dzięki temu są popularne w warsztatach pracy i środowiskach produkcyjnych o średniej wielkości. Kompromisem jest mniejsza przepustowość i potrzeba wystarczająco długiego okresu wygrzewania, aby zapewnić równomierną temperaturę w całej partii. Zwykle będzie to dobrze zaprojektowany piec skrzynkowy wsadowy używany do odpuszczania sprężynowego wentylatory z wymuszonym obiegiem aby zapewnić równomierność temperatury w granicach ±5°C, nawet przy obciążeniu gęstym ładunkiem.

Piec wgłębny do długich sprężyn i drążków skrętnych

W przypadku długich sprężyn, drążków skrętnych lub wiązek resorów płytkowych, których nie można łatwo ułożyć na płasko, praktycznym rozwiązaniem są pionowe piece wgłębne. Sprężyna lub zespół sprężyn zawieszony jest pionowo w komorze pieca. Zapobiega to odkształceniom powodowanym przez grawitację, co stanowi poważny problem podczas hartowania długich prętów lub pakietów sprężyn wielopiórowych. Piece wgłębne do odpuszczania sprężynowego są zazwyczaj opalane gazem i mogą osiągać głębokość ok 2 do 6 metrów , mieszczący bardzo długie komponenty na niewielkiej powierzchni.

Piec do hartowania w kąpieli solnej

Piece do hartowania w kąpieli solnej wykorzystują jako medium grzewcze stopione sole azotanowe lub chlorkowe. Źródła zanurzone są w ciekłej kąpieli solnej, która zapewnia niezwykle szybkie i równomierne przekazywanie ciepła — znacznie szybciej niż konwekcja powietrzna. Skutkuje to bardzo krótkimi czasami cykli i doskonałą spójnością temperatur. Piece solne są szczególnie cenione do odpuszczania precyzyjnych sprężyn, gdzie wymagane są wąskie tolerancje twardości (± 1 HRC). Główne wyzwania operacyjne to zarządzanie zanieczyszczeniem solą, ekstrakcja oparów i potencjalne zagrożenie ze strony stopionych soli w temperaturach roboczych od 160°C do 550°C.

Kluczowe elementy wewnątrz pieca do hartowania sprężynowego

Zrozumienie zawartości pieca sprężynowego wyjaśnia, dlaczego niektóre piece dają lepsze rezultaty niż inne. Każdy element przyczynia się do równomierności temperatury, integralności atmosfery i powtarzalności, które decydują o końcowej jakości sprężyny.

• Elementy grzejne: Dopływ ciepła zapewniają oporowe elementy grzejne (węglik krzemu, dwukrzemek molibdenu lub elementy ze stopów metali) lub rury promiennikowe (w piecach atmosferycznych). Rozmieszczenie i gęstość elementów bezpośrednio wpływają na równomierność temperatury w komorze roboczej.
• Wentylatory z wymuszoną konwekcją: Wentylatory recyrkulacyjne — często napędzane silnikami o mocy od 0,75 kW do 7,5 kW — w sposób ciągły przepychają ogrzane powietrze lub gaz atmosferyczny przez obciążenie sprężyny. Jest to najważniejszy czynnik zapewniający jednorodność temperatury w piecach okresowych i ciągłych pracujących w temperaturach poniżej 700°C.
• Kontrolery temperatury i termopary: Wiele termopar typu K lub typu N rozmieszczonych w strefach pieca dostarcza dane do sterowników PID lub programowalnych sterowników logicznych (PLC). Nowoczesne piece do hartowania sprężynowego w sposób ciągły rejestrują dane dotyczące temperatury i mogą automatycznie wykonywać programy z wieloma rampami i wieloma namaczaniami.
• Izolacja: Izolacja z włókien ceramicznych lub gęsta okładzina z cegieł ogniotrwałych zmniejsza straty ciepła i skraca czas nagrzewania. Wysokiej jakości piece osiągają poziom sprawności cieplnej, przy którym zużycie energii na kilogram hartowanej sprężyny jest tak niskie, jak 0,15 do 0,25 kWh/kg .
• Układy wlotu i wydechu gazów atmosferycznych: W konstrukcjach z kontrolowaną atmosferą kolektory gazu, przepływomierze i rury dopalające zarządzają dopływem gazu ochronnego i bezpiecznie spalają wszelkie gazy spalinowe na wyjściu pieca.
• System przenośników: W piecach o działaniu ciągłym system pasów siatkowych lub rolek musi wytrzymywać wielokrotne cykle termiczne bez wypaczeń. Stale wysokostopowe, takie jak stal nierdzewna 314 lub Inconel, są powszechnym wyborem w przypadku pasów pracujących w stałych temperaturach powyżej 400°C.

Stopy stali sprężynowej i ich reakcja na odpuszczanie

Proces hartowania sprężynowego nie jest uniwersalny. Różne stopy stali sprężynowej w różny sposób reagują na obróbkę cieplną, dlatego piec do odpuszczania sprężyn musi być ustawiony na profil temperaturowy odpowiedni dla konkretnego przetwarzanego stopu.

Wysokowęglowa stal sprężynowa (np. 1065, 1075, 1080, 1095)

Stale wysokowęglowe są najpopularniejszymi materiałami na sprężyny i są głównym celem pieców do hartowania sprężynowego. Ich zawartość węgla wynosi 0,60% do 1,00% daje im możliwość osiągnięcia bardzo dużej twardości po hartowaniu. Gatunki te są zazwyczaj odpuszczane w temperaturze od 200°C do 400°C. W temperaturze 300°C stal sprężynowa 1080 zazwyczaj osiąga wytrzymałość na rozciąganie około 1800 do 2000 MPa o twardości w zakresie 52 do 57 HRC.

Stal chromowo-krzemowa (np. 9254, 9260)

Stopy krzemowo-chromowe zapewniają doskonałą odporność na relaksację pod obciążeniem – kluczową właściwość sprężyn zaworowych i sprężyn zawieszenia. Gatunki te są zazwyczaj odpuszczane w wyższych temperaturach, często 420°C do 480°C , aby w pełni aktywować mechanizmy wzmacniające, jakie zapewniają krzem i chrom. W tych temperaturach piec do odpuszczania sprężynowego musi utrzymywać bardzo ścisłą jednorodność, ponieważ krzywa reakcji na odpuszczanie jest stroma – małe odchylenia temperatury powodują zauważalny rozrzut twardości.

Stal chromowo-wanadowa (np. 6150)

6150 to popularny stop do produkcji sprężyn śrubowych i sprężyn płaskich w samochodach i przemyśle. Dodatki wanadu udoskonalają strukturę ziaren i zwiększają hartowność. Temperatury odpuszczania 400°C do 500°C są typowe, co skutkuje wytrzymałością na rozciąganie w zakresie 1600 do 1900 MPa w zależności od wielkości przekroju i określonej temperatury odpuszczania.

Stal sprężynowa ze stali nierdzewnej (np. 17-7 PH, 301, 302)

Nierdzewne stale sprężynowe wymagają szczególnej uwagi. Gatunki utwardzane wydzieleniowo, takie jak 17-7 PH, są wzmacniane poprzez obróbkę starzenia w określonych temperaturach — zwykle 480°C (stan CH900) or 510°C (stan RH950) — zamiast konwencjonalnego cyklu hartowania i odpuszczania. Piece do hartowania sprężyn stosowane do sprężyn ze stali nierdzewnej muszą zapewniać bardzo dokładną kontrolę atmosfery, aby zapobiec zubożeniu chromu na powierzchni, co mogłoby pogorszyć odporność na korozję.

Kontrola jakości w procesie odpuszczania sprężynowego

Piec sprężynowy jest tak dobry, jak otaczający go system kontroli jakości. Producenci sprężyn działający zgodnie ze standardami jakości w branży motoryzacyjnej lub lotniczej utrzymują rygorystyczne kontrole procesów w zakresie operacji odpuszczania.

Badania jednorodności temperatury (TUS)

Większość specyfikacji lotniczych i motoryzacyjnych wymaga okresowych badań jednorodności temperatury w piecu do hartowania sprężynowego, zwykle przeprowadzanych co kwartał. W TUS skalibrowane termopary są umieszczane w wielu miejscach w strefie roboczej, a piec pracuje ze standardową zadaną wartością roboczą. Maksymalne dopuszczalne odchylenie we wszystkich punktach pomiarowych musi mieścić się w określonym paśmie – zwykle ±5°C dla pieców klasy 2 zgodnie z AMS2750 (norma pirometryczna Nadcap). Piece, które nie spełniają wymagań TUS, muszą zostać ponownie skalibrowane lub naprawione przed ponownym oddaniem do użytku.

Testy dokładności systemu (SAT)

Oprócz TUS, przyrządy do kontroli temperatury pieca są weryfikowane w oparciu o skalibrowane termopary odniesienia poprzez testy dokładności systemu przeprowadzane co miesiąc lub w określonych odstępach czasu. Dzięki temu mamy pewność, że odczyt temperatury wyświetlany przez sterownik pieca rzeczywiście odpowiada rzeczywistej temperaturze w strefie roboczej.

Badanie twardości sprężyn hartowanych

Po każdym procesie odpuszczania próbki sprężyn poddawane są badaniu twardości — zazwyczaj przy użyciu skali Rockwella C — w celu sprawdzenia, czy partia osiągnęła określony zakres twardości. Na przykład specyfikacje sprężyn zaworowych w samochodach zwykle wymagają twardości 47 do 52 HRC , a cała partia może zostać odrzucona, jeśli próbki wypadną poza to okno.

Testowanie obciążenia i badanie zmęczenia

W przypadku zastosowań krytycznych sprężyny pobrane z partii hartowanych poddawane są testom ugięcia pod obciążeniem, aby potwierdzić sztywność sprężyny i długość swobodną, oraz testom zmęczeniowym, aby sprawdzić, czy cykl odpuszczania zapewnił odpowiednią trwałość zmęczeniową. Sprężyny zaworów samochodowych stosowane w silnikach o wysokich osiągach są poddawane rutynowym testom 10 milionów cykli lub więcej bez awarii przy określonych poziomach naprężenia.

Typowe problemy związane z hartowaniem wiosennym i sposoby ich rozwiązywania

Nawet w przypadku dobrze utrzymanych pieców do hartowania sprężynowego mogą pojawić się problemy wpływające na jakość produktu. Identyfikacja tych problemów i ich przyczyn jest niezbędna do zapewnienia spójnej produkcji.

• Rozrzut twardości w całej partii: Spowodowane słabą równomiernością temperatury w piecu. Rozwiązanie obejmuje sprawdzenie i czyszczenie wentylatorów recyrkulacyjnych, sprawdzenie kalibracji termopary, weryfikację działania elementu grzejnego i wykonanie TUS w celu zidentyfikowania zimnych i gorących stref.
• Sprężyny bardziej miękkie niż podano: Wskazuje, że temperatura odpuszczania była zbyt wysoka lub czas wygrzewania był zbyt długi. Może również wynikać z dryftu kalibracyjnego termopary pieca, który spowodował, że rzeczywista temperatura przekroczyła wartość zadaną. Kontrola kalibracji i TUS to pierwsze kroki naprawcze.
• Sprężyny twardsze niż podano: Wskazuje na niższą temperaturę odpuszczania niż zamierzona lub zbyt krótki czas wygrzewania. Termopara umieszczona zbyt blisko elementu grzejnego, a nie w strefie obciążenia, może dawać fałszywie zawyżone odczyty i skutkować niedogrzaniem.
• Utlenianie lub odbarwienie powierzchni: W piecach z kontrolowaną atmosferą utlenianie sugeruje nieszczelność atmosfery lub niewystarczające oczyszczenie przed cyklem ogrzewania. W piecach na wolnym powietrzu duży kamień na powierzchniach sprężyn może wskazywać na nadmierną temperaturę lub czas wygrzewania. Utlenianie powierzchni może zmniejszyć trwałość zmęczeniową, działając jako miejsce koncentracji naprężeń.
• Zniekształcenie sprężyny: Ciężkie sprężyny mogą zwisać lub wypaczać się, jeśli są niewłaściwie zamocowane na pasku lub tacy, szczególnie w wyższych temperaturach odpuszczania. Stosowanie niestandardowych osprzętu lub konfiguracji podwieszania (jak w piecach wgłębnych) eliminuje zniekształcenia wywołane grawitacją.
• Przedwczesne awarie związane ze zmęczeniem sprężyny w trakcie eksploatacji: Jeśli sprężyny ulegają uszkodzeniom zmęczeniowym wcześniej niż oczekiwano, podstawową przyczyną jest często niedostateczne odpuszczanie – pozostawiające resztkowe naprężenia rozciągające po hartowaniu – lub odpuszczanie w zakresie kruchości (260°C do 370°C). Punktem wyjścia do diagnostyki jest audyt procesu w oparciu o faktycznie zarejestrowane dane pieca.

Efektywność energetyczna i nowoczesne postępy w projektowaniu pieców do hartowania sprężynowego

Nowoczesne piece sprężynowe są znacznie bardziej energooszczędne niż urządzenia sprzed nawet 20 lat. Postępy w materiałach izolacyjnych, technologii elementów grzejnych i systemach spalania znacznie zmniejszyły jednostkowe zużycie energii.

Izolacja z włókna ceramicznego

Moduły wykładzinowe z włókien ceramicznych zmniejszają akumulację i straty ciepła w ścianach pieca w porównaniu z gęstą cegłą ogniotrwałą. W przypadku modernizacji izolacji z cegły na izolację z włókien ceramicznych, oszczędność energii wynosi 20% do 40% są powszechnie zgłaszane, wraz z krótszym czasem nagrzewania, co zwiększa dostępność i wydajność pieca.

Napędy o zmiennej częstotliwości w wentylatorach i przenośnikach

Montaż napędów o zmiennej częstotliwości (VFD) w silnikach wentylatorów recyrkulacyjnych i napędach przenośników umożliwia precyzyjne dopasowanie prędkości wentylatora i prędkości taśmy do wydajności produkcji i obciążenia sprężyny, redukując niepotrzebne zużycie energii w okresach przestoju lub przy częściowym obciążeniu.

Odzysk ciepła odpadowego

W gazowych piecach do hartowania sprężynowego rekuperatory lub systemy palników regeneracyjnych odzyskują ciepło ze gazów spalinowych i wykorzystują je do wstępnego podgrzewania powietrza do spalania. Systemy rekuperatorów mogą podnieść temperaturę powietrza do spalania do 400°C do 600°C , zmniejszając zużycie paliwa o 25% do 35% w porównaniu do spalania zimnym powietrzem.

Integracja Przemysłu 4.0

Nowoczesne piece do hartowania sprężynowego w coraz większym stopniu obejmują rejestrację danych, integrację ze SCADA, a nawet konserwację predykcyjną opartą na uczeniu maszynowym. Ciągłe monitorowanie rezystancji elementów, prądu silnika wentylatora, dryftu kalibracji termopary i składu atmosfery pozwala zespołom konserwacyjnym zaplanować interwencje przed wystąpieniem awarii, redukując nieplanowane przestoje, które mogą zakłócić harmonogramy produkcji i narazić partie częściowo hartowanych sprężyn na ryzyko jakościowe.

Porównanie hartowania sprężynowego z odprężaniem i wyżarzaniem

Odpuszczanie sprężynowe jest czasami mylone z odprężaniem i wyżarzaniem. Są to powiązane, ale odrębne procesy obróbki cieplnej, a różnice mają istotne znaczenie w produkcji sprężyn.

Sprężyny na zimno wykonane z drutu wstępnie hartowanego (takiego jak drut muzyczny lub drut ciągniony na twardo) zazwyczaj poddawane są odprężaniu, a nie pełnemu odpuszczaniu, ponieważ drut został już odpuszczony w walcowni drutu. Zabieg odprężający w godz 120°C do 230°C przez 20 do 30 minut usuwa naprężenia zwojowe i stabilizuje geometrię sprężyny bez znaczącej zmiany twardości. Natomiast sprężyny zwijane na gorąco są nawijane powyżej krytycznej temperatury przemiany i po formowaniu wymagają pełnego hartowania i odpuszczania w piecu do odpuszczania sprężyn.

Wybór odpowiedniego pieca do hartowania sprężynowego dla danego zastosowania

Wybór pieca do hartowania sprężynowego wiąże się z zrównoważeniem kilku wymagań operacyjnych. Zły wybór skutkuje albo słabą jakością sprężyn, albo kosztowną inwestycją w nadwyżkę mocy produkcyjnych.

• Wielkość produkcji: W przypadku operacji o dużej objętości (powyżej 500 kg/godzinę) korzystne jest zastosowanie pieców taśmowych lub z trzonem rolkowym o działaniu ciągłym. Piece wsadowe lepiej obsługują warsztaty o małej i średniej wielkości produkcji, w których występują częste zmiany stopów i specyfikacji.
• Rozmiar i waga sprężyny: Małe sprężyny druciane i sprężyny płaskie pasują do pieców taśmowych z siatką. Ciężkie sprężyny śrubowe, drążki skrętne i duże sprężyny zawieszenia wymagają konfiguracji z trzonem rolkowym lub piecem wgłębnym.
• Wymagany zakres temperatur: Większość temperatur odpuszczania sprężynowego mieści się w zakresie od 150°C do 500°C, co mieści się w zakresie możliwości praktycznie wszystkich przemysłowych pieców do odpuszczania. Jeśli jednak przetwarzane są również stopy stali nierdzewnej utwardzane wydzieleniowo lub sprężyny ze stali narzędziowej, niezbędny może być piec osiągający temperaturę 600°C lub wyższą.
• Wymagania dotyczące atmosfery: Jeśli jakość powierzchni i zapobieganie odwęgleniu mają kluczowe znaczenie – jak w zastosowaniach lotniczych i kosmicznych lub sprężyn medycznych – zainwestuj w piec sprężynowy z kontrolowaną atmosferą, nawet jeśli koszt początkowy jest wyższy.
• Zgodność ze standardami jakości: Dostawcy dla klientów z branży lotniczej i obronnej będą potrzebowali pieca spełniającego wymagania AMS 2750 wymagania dotyczące pirometrii. Ma to wpływ na typ termopary, odstępy między kalibracjami, dokładność sterownika i częstotliwość TUS.
• Źródło energii: Piece elektryczne zapewniają czystszą pracę, łatwiejszą kontrolę atmosfery i mniejszą złożoność konserwacji. Piece opalane gazem oferują niższe koszty energii operacyjnej w regionach, w których gaz ziemny jest niedrogi, ale wymagają większej infrastruktury do konserwacji palników i zarządzania spalinami.
