Co to jest szlifierka sprężynowa? Jaka jest jego zasada działania?

Definicja i zasadniczy cel szlifierki sprężynowej

A szlifierka sprężynowa to specjalistyczne przemysłowe narzędzie ścierne zaprojektowane specjalnie do spłaszczania końców śrubowych sprężyn naciskowych. W świecie produkcyjnym sprężyny wychodzące z maszyny zwijającej często mają „otwarte” lub nierówne końce. Bez szlifowania sprężyny te nie mogą stać idealnie pionowo ani równomiernie rozkładać ciężaru po ściśnięciu. The szlifierka sprężynowa usuwa nadmiar materiału z górnych i dolnych zwojów, tworząc płaską, prostopadłą powierzchnię.

Prostując końce, maszyna zapewnia osiągnięcie sprężyny maksymalna osiowość obciążenia i stabilność. Proces ten ma kluczowe znaczenie w zastosowaniach wymagających dużej wydajności, takich jak sprężyny zaworów samochodowych, sprężyny wtryskiwaczy paliwa i elementy maszyn przemysłowych o dużej wytrzymałości, gdzie odchylenie nawet od 0,5 stopnia w pionie może prowadzić do uszkodzeń mechanicznych lub nierównomiernego zużycia.

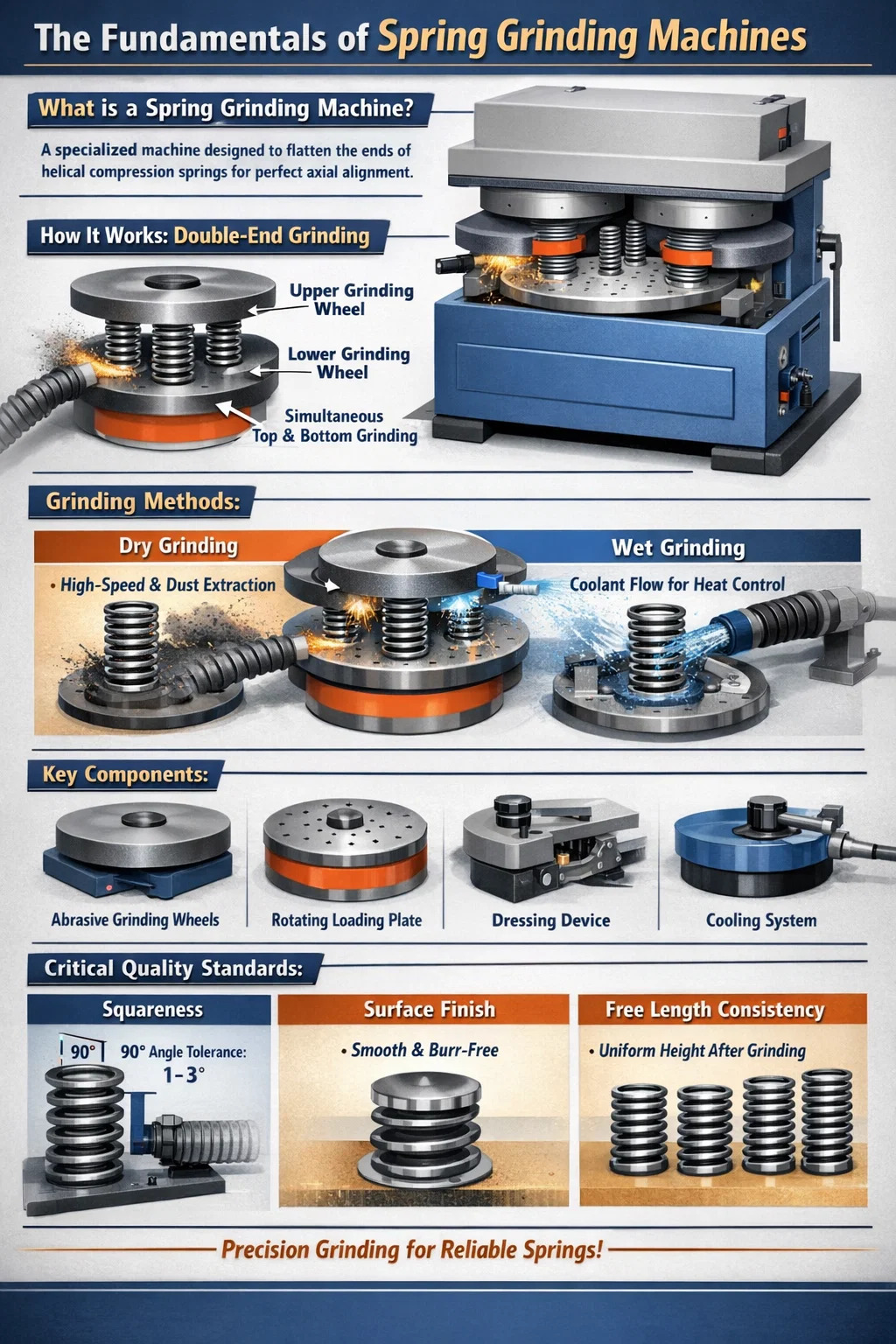

Zasada działania szlifowania końcówek sprężyn

Podstawowa zasada działania a szlifierka sprężynowa polega na względnym ruchu sprężyny i dwóch szybko obracających się tarcz ściernych. Większość nowoczesnych maszyn wykorzystuje a szlifowanie dwustronne podejście, co oznacza, że zarówno góra, jak i dół sprężyny są obrabiane jednocześnie.

Mechanizm podawania i ładowania

Sprężyny są ładowane do okrągłego urządzenia obrotowego zwanego płyta załadowcza lub dysk zasilający. Płyta ta zawiera wiele otworów lub elementów mocujących zaprojektowanych do bezpiecznego utrzymywania sprężyn w pozycji pionowej. Gdy płyta załadowcza się obraca, przenosi ona sprężyny do strefy szlifowania znajdującej się pomiędzy górną i dolną tarczą szlifierską.

Usuwanie materiału ściernego

Tarcze szlifierskie są ustawione w określonej odległości od siebie, odpowiadającej pożądanej końcowej swobodnej długości sprężyny. Kiedy sprężyna przechodzi pomiędzy obracającymi się kołami, powierzchnie ścierne golą końcówkę drutu na obu końcach. Tarcie wytwarza znaczne ciepło, więc prędkość płyty obciążającej i ziarnistość koła muszą być idealnie skalibrowane, aby uniknąć uszkodzenia termiczne lub „spalanie” stali sprężynowej.

Szlifowanie sekwencyjne a ciągłe

Niektóre maszyny stosują metodę „przelotową”, w której sprężyny poruszają się w sposób ciągły przez koła, podczas gdy inne wykorzystują metodę „posuwu”. W układzie podającym koła poruszają się pionowo w kierunku sprężyn, natomiast płyta załadowcza pozostaje w stałym położeniu, co pozwala na niezwykle precyzyjną kontrolę nad nacisk szlifowania i szybkość usuwania materiału.

Kluczowe elementy techniczne szlifierki sprężynowej

Skuteczność szlifierka sprężynowa zależy od kilku elementów podlegających szybkiemu zużyciu, które muszą wytrzymywać intensywne obciążenia mechaniczne i ciepło.

Rodzaje metod mielenia: na sucho i na mokro

W zależności od materiału sprężyny i wymaganej precyzji inżynierowie wybierają jedną z dwóch podstawowych metod działania sprężyny szlifierka sprężynowa .

Szlifowanie na sucho

Szlifowanie na sucho jest najczęstszą metodą standardowych sprężyn ze stali węglowej. Opiera się na dużej głośności system odsysania pyłu do usuwania wiórów metalowych i cząstek ściernych. Szlifowanie na sucho jest wprawdzie skuteczne w przypadku produkcji z dużą prędkością, ale może prowadzić do nadmiernego gromadzenia się ciepła, jeśli prędkość posuwu jest zbyt duża, co może potencjalnie zmienić hartowanie sprężyny.

Szlifowanie na mokro

Szlifowanie na mokro polega na ciągłym nanoszeniu chłodziwa (rozpuszczalnego w wodzie oleju lub płynu syntetycznego) bezpośrednio na powierzchnię szlifierską. Ta metoda jest używana do stal nierdzewna lub stopy wrażliwe na ciepło. Chłodziwo zapobiega osiągnięciu przez drut krytycznych temperatur, zapewnia gładsze wykończenie powierzchni i wydłuża żywotność ściernicy.

Standardy operacyjne i kontrola jakości

A szlifierka sprężynowa muszą być starannie konserwowane, aby zapewnić jakość produktu końcowego. Producenci skupiają się na trzech głównych wskaźnikach podczas procesu mielenia:

• Prostokątność: Kąt pomiędzy szlifowanym końcem a osią sprężyny powinien być możliwie najbliższy 90 stopni. Standardowa tolerancja przemysłowa jest zwykle w granicach 1 do 3 stopni .
• Wykończenie powierzchni: Powierzchnia podłoża powinna być gładka i pozbawiona zadziorów. Szorstkie powierzchnie mogą powodować tarcie o gniazdo sprężyny, co prowadzi do przedwczesnego zużycia.
• Konsystencja dowolnej długości: Po szlifowaniu wszystkie sprężyny w partii muszą mieć stałą wysokość. Nowoczesne CNC szlifierka sprężynowas użyj sond elektronicznych do pomiaru wysokości sprężyny w trakcie procesu i automatycznej regulacji położenia koła.

Znaczenie obciągania kół

Z biegiem czasu ściernice a szlifierka sprężynowa ulegają „zatkaniu” cząsteczkami metalu lub tracą swój idealnie płaski profil. Zjawisko to znane jest jako „przeszklenie”. Aby rozwiązać ten problem, maszyna jest wyposażona w jednostka opatrunkowa . Urządzenie to wykorzystuje twardszy materiał do zeskrobania cienkiej warstwy ściernicy, odsłaniając świeże ziarna ścierne i zapewniając, że powierzchnia tarczy pozostanie równoległa do płyty obciążającej. Regularny dressing to różnica pomiędzy sprężyną wysokiej jakości a tą, która zostanie odrzucona podczas kontroli.
