Co to jest maszyna do formowania sprężyn? Jaka jest jego zasada działania?

Definicja i cel maszyny do formowania sprężyn

A maszyna do formowania sprężyn to specjalistyczne urządzenie przemysłowe CNC (Computer Numerical Control), przeznaczone do gięcia, zwijania i kształtowania drutu metalowego w złożone geometrie 2D lub 3D. W przeciwieństwie do podstawowych zwijarek, które produkują głównie standardowe sprężyny cylindryczne, wykorzystuje się maszynę do formowania sprężyn wiele niezależnych osi — często od 3 do 12 lub więcej — w celu tworzenia skomplikowanych form drutu, sprężyn skrętnych i styków akumulatora z niezwykłą precyzją.

Głównym celem tej maszyny jest automatyzacja produkcji komponentów drutowych, zapewniając, że każda wyprodukowana jednostka jest identyczna w granicach tolerancji tak wąskich jak /- 0,01 mm . To sprawia, że ​​jest to niezbędne narzędzie w sektorach produkcji wielkoseryjnej, takich jak przemysł motoryzacyjny i urządzeń medycznych.

Podstawowa zasada działania formowania sprężyny

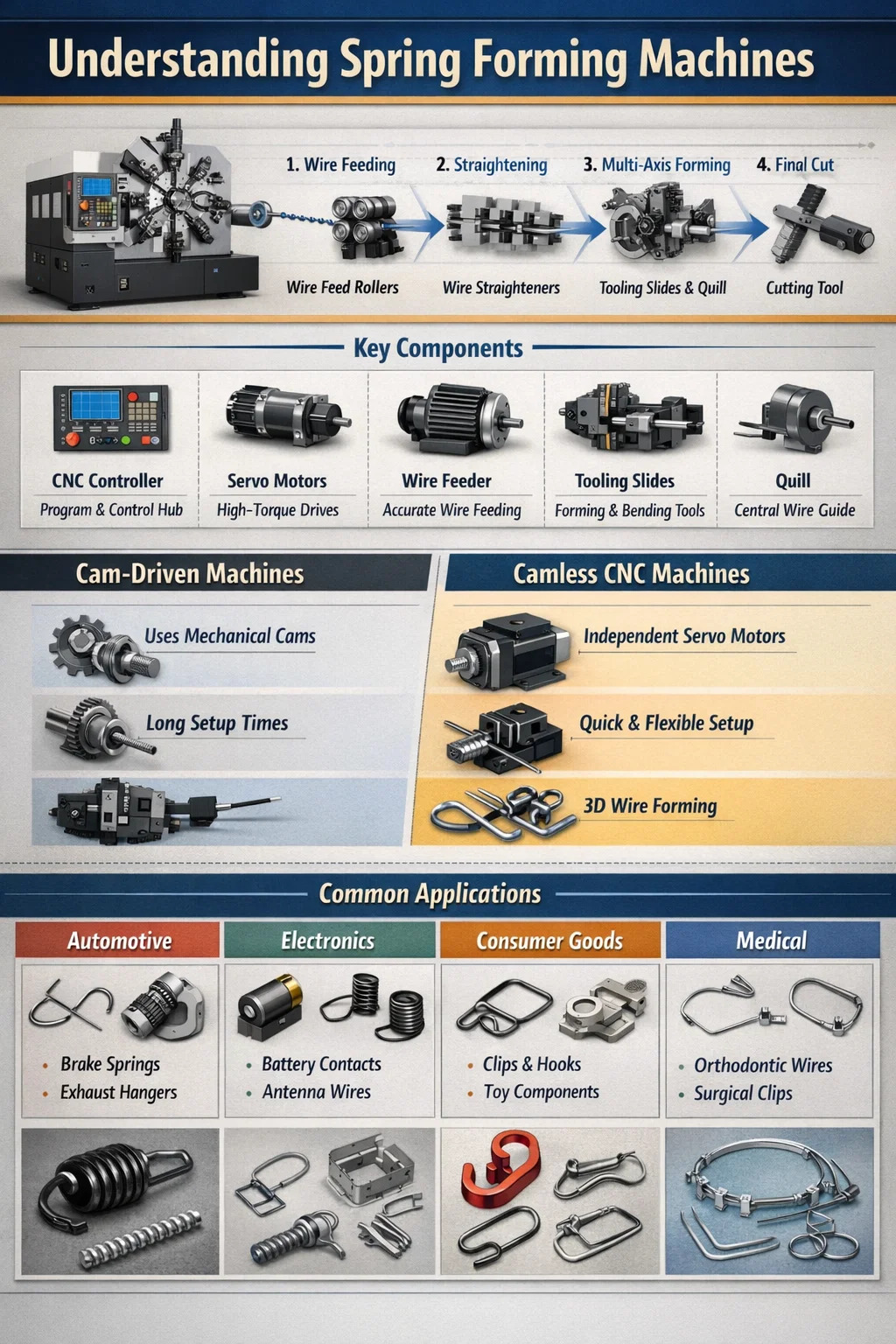

Podstawowa zasada działania maszyny do formowania sprężyn opiera się na zsynchronizowany ruch układu podawania drutu oraz szeregu prowadnic narzędziowych. Proces przebiega według logicznej sekwencji kontrolowanej przez komputer centralny:

1. Podawanie drutu: Zestaw napędzanych silnikiem rolek wyciąga metalowy drut z rozwijacza. System CNC kontroluje dokładną długość drutu wpychanego do obszaru formowania.
2. Prostowanie: Przed dotarciem do narzędzi drut przechodzi przez szereg poziomych i pionowych rolek, aby usunąć „pamięć cewki” lub krzywiznę, zapewniając idealnie prosty drut.
3. Formowanie wieloosiowe: Gdy drut wychodzi z centralnej pinoli, różne „suwaki” lub uchwyty narzędziowe przesuwają się do wewnątrz. Każdy suwak może być wyposażony w różne narzędzia (szpilki do zginania, zwijania lub zapętlania), które uderzają lub dociskają drut pod określonym kątem.
4. Ostateczna wersja: Po uzyskaniu złożonego kształtu dedykowane narzędzie tnące przecina drut, aby ukończyć część.

Kluczowe komponenty i ich funkcje

Aby osiągnąć wysoką prędkość produkcji – czasami przekraczającą 100 sztuk na minutę — kilka wewnętrznych elementów musi działać w doskonałej harmonii.

Zaawansowane możliwości: maszyny bezkrzywkowe a maszyny napędzane krzywką

Zrozumienie różnic w działaniu tych maszyn jest niezbędne przy wyborze odpowiedniego sprzętu do konkretnych potrzeb produkcyjnych.

Maszyny napędzane krzywką

Tradycyjne maszyny wykorzystują centralny wałek rozrządu do napędzania wszystkich ruchów. Chociaż są niezawodne w przypadku prostych sprężyn, wymagają znaczny czas ręcznej konfiguracji (często 2–4 godziny) na wymianę krzywki mechanicznej za każdym razem, gdy wprowadzany jest nowy projekt części.

Bezkrzywkowe maszyny CNC

Nowoczesne bezkrzywkowe maszyny do formowania sprężyn stosować niezależne serwomotory dla każdego suwaka narzędzia. Pozwala to na natychmiastowe korekty poprzez oprogramowanie. Kluczowe korzyści obejmują:

• Krótszy czas konfiguracji, często skrócony o 50% do 70% .
• Możliwość przesuwania narzędzi po nieliniowych ścieżkach w przypadku złożonych form drutu 3D.
• Synchronizacja z systemami drutu obrotowego, umożliwiająca obrót samego drutu o 360 stopni podczas procesu formowania.

Praktyczne przykłady i zastosowania

Maszyna do formowania sprężyn jest wystarczająco wszechstronna, aby obsługiwać różne materiały 0,1 mm do 8,0 mm średnicy, włączając stal nierdzewną, stal węglową i stopy miedzi.

Powszechnie produkowane części:

• Motoryzacja: Sprężyny hamulcowe, wieszaki rur wydechowych i przewody ramy siedzenia.
• Elektronika: Styki akumulatora, przewody antenowe i mikroprzełączniki.
• Towary konsumpcyjne: Specjalistyczne haczyki, klipsy do przyborów kuchennych i skomplikowanych elementów zabawek.
• Medyczne: Druty ortodontyczne i precyzyjne elementy narzędzi chirurgicznych.
