Co to jest maszyna do gięcia sprężyn? Jaka jest jego zasada działania?

Co to jest maszyna do gięcia sprężyn? Bezpośrednia odpowiedź

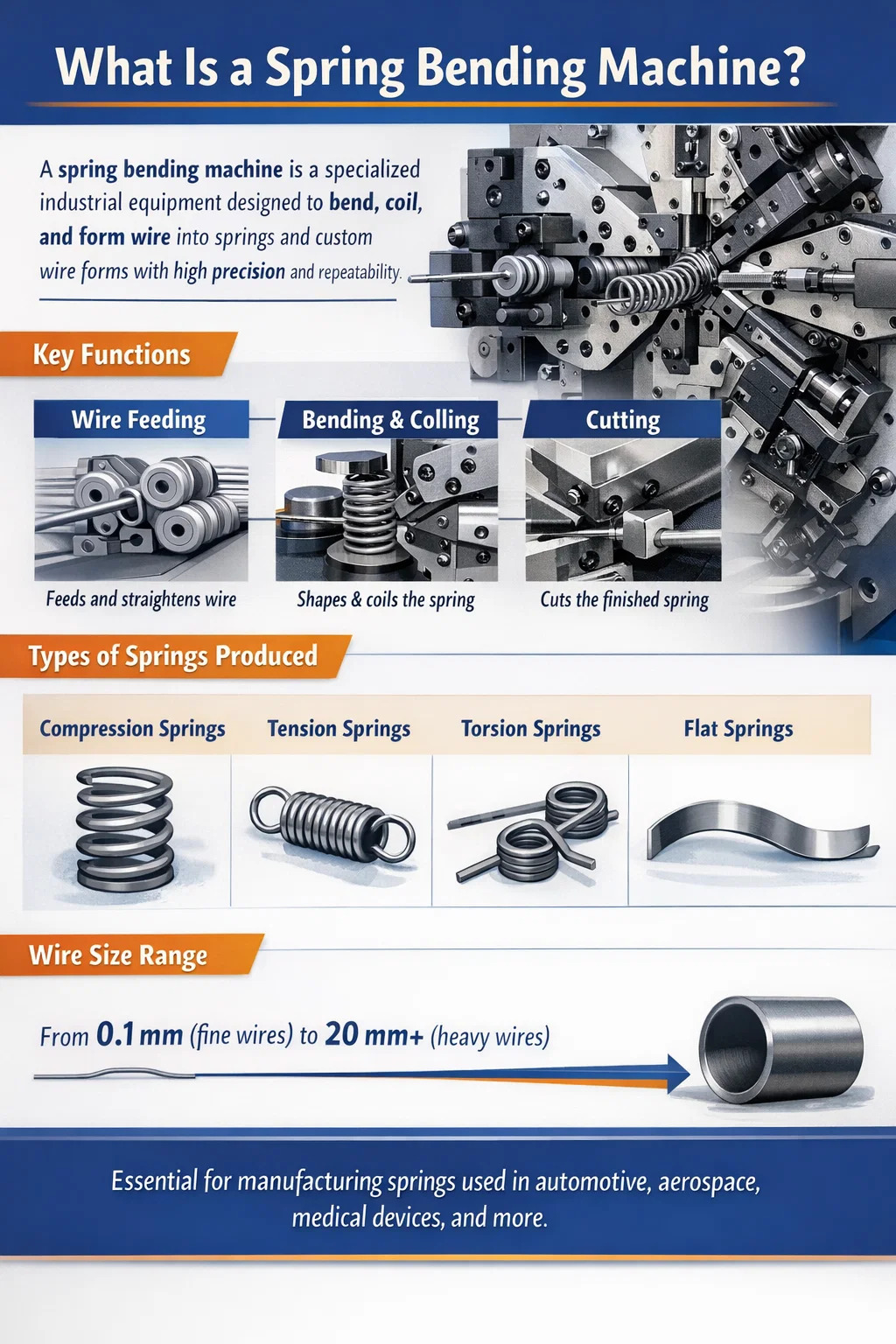

A maszyna do gięcia sprężyn to wyspecjalizowane urządzenie przemysłowe przeznaczone do gięcia, zwijania i formowania drutu lub taśmy w sprężyny i elementy sprężynopodobne. Kontroluje kształt, skok, średnicę i konfigurację końców każdej sprężyny poprzez kombinację mechanizmów podawania, zginania i cięcia. W przeciwieństwie do maszyn do formowania drutu ogólnego przeznaczenia, giętarka do sprężyn jest zoptymalizowana specjalnie do produkcji sprężyn naciskowych, sprężyn naciągowych, sprężyn skrętnych, sprężyn płaskich i niestandardowych form drutu z wysoką powtarzalnością i minimalną interwencją ręczną.

Giętarki do sprężyn obsługują druty o średnicach od tak drobnych jak 0,1 mm (dla precyzyjnych sprężyn elektronicznych) do grubości od 20 mm lub więcej (do ciężkich sprężyn zawieszenia przemysłowego). W modelach sterowanych CNC pojedyncza maszyna może przechowywać setki programów części i przełączać typy sprężyn w ciągu kilku minut, co czyni ją kamieniem węgielnym nowoczesnej produkcji sprężyn.

Światowy przemysł produkcji sprężyn jest znaczny. Sprężyny są stosowane w praktycznie każdym produkcie mechanicznym — od długopisów i wyrobów medycznych po zawieszenia samochodowe i siłowniki lotnicze. Rynek wiosenny został wyceniony na ponad 24 miliardy dolarów w 2023 roku i giętarki do sprężyn są głównymi narzędziami produkcyjnymi zapewniającymi tę produkcję. Zrozumienie, czym są te maszyny i jak działają, jest niezbędne dla każdego, kto zajmuje się produkcją sprężyn, zaopatrzeniem lub projektowaniem technicznym.

Zasada działania maszyny do gięcia sprężyn

Zasada działania giętarki do sprężyn opiera się na trzech skoordynowanych działaniach: podawanie drutu, kontrolowane zginanie i cięcie . Te trzy funkcje są precyzyjnie zgrane w czasie i sekwencyjnie, aby wytworzyć kompletną sprężynę w jednej, ciągłej operacji. Oto jak działa każda faza:

Podawanie drutu

Drut jest wyciągany ze szpuli cewki (lub podajnika prętów wyprostowanych w przypadku cięższego drutu) i przepuszczany przez szereg rolek prostujących. Rolki te usuwają naturalną krzywiznę („zestaw”) cewki drutu, dzięki czemu drut wchodzi do strefy zgięcia po prostej, spójnej linii. Zespół prostujący składa się zazwyczaj z dwóch zestawów rolek ustawionych względem siebie pod kątem 90 stopni — jeden zestaw koryguje płaszczyznę poziomą, drugi koryguje płaszczyznę pionową.

Po wyprostowaniu para napędzanych serwo rolek podających chwyta drut i popycha go do przodu z kontrolowaną prędkością i długością. Długość posuwu określa, gdzie nastąpi każde zagięcie w stosunku do poprzedniego, co bezpośrednio kontroluje skok sprężyny, długość korpusu i geometrię końca. W giętarkach do sprężyn CNC serwomotor posuwu jest zaprogramowany tak, aby zapewniał precyzyjne przyrosty — czasami z dokładnością do ±0,01 mm na krok posuwu .

Gięcie i zwijanie

Gdy drut jest podawany do przodu, styka się z narzędziami do gięcia (zwanymi także palcami zginającymi, sworzniami zwijającymi lub narzędziami podziałowymi), które odchylają go do pożądanego kształtu. Podczas produkcji sprężyn śrubowych drut jest odchylany wokół punktu zwijania (trzpienia lub trzpienia ze stali hartowanej), aby wytworzyć spiralną cewkę. Położenie punktu zwijania względem ścieżki drutu określa średnicę cewki. Narzędzie podziałowe — umieszczone osiowo wzdłuż drutu — kontroluje odstęp pomiędzy sąsiednimi cewkami.

Narzędzia gnące montowane są na prowadnicach lub krzywkach napędzanych serwomotorami (w maszynach CNC) lub krzywkami mechanicznymi (w maszynach krzywkowych). W giętarce sprężynowej CNC każdą oś gięcia można niezależnie zaprogramować tak, aby przemieszczała się do dowolnej pozycji w dowolnym momencie cyklu podawania drutu. Dzięki temu maszyna może produkować sprężyny o zmiennym skoku, sprężyny beczkowe, sprężyny stożkowe i złożone kształty drutu 3D – a wszystko to w ramach jednej konfiguracji.

W przypadku sprężyn skrętnych i innych form niezwijanych, palce zginające powodują precyzyjne zgięcie kątowe w określonych punktach wzdłuż drutu. Maszyna podaje zadaną długość, zgina się pod zaprogramowanym kątem, ponownie podaje, ponownie zgina – powtarzanie aż do uzyskania pełnej geometrii sprężyny. Można kontrolować kąty zgięcia ±0,5 stopnia lub lepiej na wysokiej jakości maszynach CNC.

Cięcie

Po ukończeniu zaprogramowanej geometrii sprężyny mechanizm tnący odcina drut, aby oddzielić gotową sprężynę od drutu przychodzącego. Nóż to zazwyczaj ostrze ze stali hartowanej napędzane krzywką lub osią serwa. Cięcie musi być czyste i pozbawione zadziorów, aby uniknąć wad funkcjonalnych – szczególnie w przypadku sprężyn naciskowych, w których zwoje końcowe muszą przylegać płasko do powierzchni. Niektóre maszyny są wyposażone w dedykowaną stację do formowania końcówek, która szlifuje lub spłaszcza obcięte końcówki po cięciu, tworząc zamknięte i szlifowane końcówki wymagane w przypadku precyzyjnych sprężyn naciskowych.

Odszkodowanie za sprężynę

Zarządzanie jest krytycznym aspektem zasady działania maszyny do gięcia sprężyn sprężynowanie — powrót sprężysty drutu po zgięciu. Kiedy drut jest zginany, odkształca się zarówno plastycznie (trwale), jak i elastycznie. Po zwolnieniu siły zginającej część elastyczna powraca do pierwotnego kształtu, powodując częściowe odskoczenie drutu do pierwotnego kształtu. Jeśli nie zostanie to skompensowane, gotowa sprężyna będzie miała większą średnicę i inny skok niż zaprogramowany.

Sprężynowanie zależy od materiału drutu (stal nierdzewna sprężynuje bardziej niż stal miękka), średnicy drutu, stanu hartowanego i promienia zgięcia. Giętarki sprężynowe CNC kompensują sprężynowanie poprzez nadmierne wygięcie — ustawiając pozycję narzędzia do gięcia poza nominalną wartością docelową o obliczone przesunięcie. W zaawansowanych maszynach automatyczne systemy pomiaru i kompensacji sprężyny w sposób ciągły dostosowują położenie narzędzia w oparciu o zmierzone wymiary sprężyny z kilku poprzednich części.

Główne typy maszyn do gięcia sprężyn

Giętarki do sprężyn nie są pojedynczą kategorią. Istnieje kilka różnych typów maszyn, każdy dostosowany do różnych typów sprężyn, wielkości produkcji, rozmiarów drutu i poziomów złożoności. Wybór odpowiedniego typu maszyny jest równie ważny, jak jej prawidłowe zaprogramowanie.

Maszyna do zwijania sprężyn typu krzywkowego

Zwijarki krzywkowe są tradycyjnym koniem pociągowym przy masowej produkcji sprężyn. Wszystkie ruchy osi napędzane są za pomocą krzywek mechanicznych zamontowanych na obracającym się wałku rozrządu. Krzywki są profilowane w celu uzyskania pożądanej geometrii sprężyny, a zmiana konstrukcji sprężyny wymaga fizycznej wymiany lub regulacji krzywek. Chociaż konfiguracja jest czasochłonna, maszyny krzywkowe działają z bardzo dużymi prędkościami — niektóre modele są w stanie to wyprodukować do 500 sprężyn naciskowych na minutę — co czyni je idealnymi do masowych serii produkcyjnych z pojedynczą sprężyną. Są solidne, niezawodne i stosunkowo tanie w utrzymaniu.

Maszyna do zwijania sprężyn CNC

Maszyny do zwijania sprężyn CNC (Computer Numerical Control) zastępują krzywki mechaniczne serwomotorami na każdej osi. Każdą oś (średnica cewki, skok, posuw, cięcie) można niezależnie programować za pomocą sterownika z ekranem dotykowym. Zmiana konstrukcji sprężyny na inną odbywa się poprzez załadowanie innego programu — nie jest wymagana żadna mechaniczna zmiana. Zwijarki CNC zazwyczaj mają 4 do 8 osi CNC i może wytwarzać sprężyny ściskane, rozciągane i o zmiennym skoku. Prędkości produkcyjne wahają się od 30 do 200 części na minutę, w zależności od złożoności sprężyny i średnicy drutu.

Maszyna do gięcia sprężyn CNC (wieloosiowa maszyna do formowania drutu)

Często nazywany giętarką do drutu CNC lub maszyną do formowania drutu CNC, ten typ różni się od maszyn zwijających tym, że może zginać drut w trzech wymiarach – a nie tylko zwijać go w spiralę. Z 8 do 16 lub więcej osi CNC maszyny te mogą wytwarzać złożone kształty drutu 3D, takie jak sprężyny skrętowe z określonymi kątami ramion, zaciski z drutu, wsporniki, uchwyty i niestandardowe zespoły drutu. Drut można zginać w dowolnym kierunku, obracać i formować w praktycznie dowolny kształt. Maszyny te są najbardziej wszechstronnym typem i są niezbędne do niestandardowej produkcji sprężyn i drutów.

Maszyna do gięcia sprężyn płaskich

Giętarki do sprężyn płaskich (zwane także maszynami do formowania taśm lub maszynami do sprężyn płaskich) przeznaczone są do formowania z drutu płaskiego lub taśmy metalowej resorów piórowych, sprężyn śrubowych płaskich, sprężyn zegarowych oraz tłoczonych i formowanych elementów sprężyn płaskich. Podają materiał w postaci płaskiej taśmy poprzez profilowane rolki i matryce do gięcia, które kształtują taśmę w płaszczyźnie poziomej i pionowej. Maszyny te są szeroko stosowane w produkcji sprężyn głównych zegarów, zacisków resorów samochodowych i elektrycznych sprężyn stykowych.

Maszyna ze sprężyną skrętową

Maszyny do sprężyn skrętowych to wyspecjalizowany wariant giętarek do sprężyn CNC, zoptymalizowany do produkcji sprężyn skrętnych — sprężyn, które magazynują energię poprzez skręcanie, a nie ściskanie lub rozciąganie. Wyposażone są w dedykowane narzędzia do gięcia ramion, które mogą zginać nogę/ramię sprężyny pod precyzyjnym kątem (zwykle 90°, 180° lub pod kątem niestandardowym). Najpierw nawijana jest cewka korpusu, a następnie zginane są ramiona. Maszyny ze sprężynami skrętowymi muszą precyzyjnie kontrolować długość nóg, kąt nóg i kierunek cewki (uzwojenie prawoskrętne lub lewoskrętne).

Kluczowe elementy maszyny do gięcia sprężyn

Zrozumienie działania każdego głównego komponentu pomaga operatorom prawidłowo skonfigurować maszynę, rozwiązywać problemy i utrzymywać sprzęt w dobrym stanie. Oto podstawowe elementy, które można znaleźć w większości maszyn do gięcia i zwijania sprężyn:

• Szpula drutu i system wypłaty: Utrzymuje cewkę drutu i kontroluje napięcie, przy którym drut jest rozwijany. Właściwa kontrola naprężenia zapobiega załamywaniu, splątaniu i niezgodności średnicy drutu. Niektóre maszyny wykorzystują zasilane systemy zwijania dla ciężkich szpul drutu o wadze do kilkuset kilogramów.
• Prostownica do drutu: Zestaw rolek ze stali hartowanej (zwykle od 5 do 11 rolek w dwóch prostopadłych płaszczyznach), które usuwają zestaw cewek z drutu. Właściwa regulacja prostownicy ma kluczowe znaczenie — nadmierne prostowanie powoduje umocnienie przez zgniot, podczas gdy niedostateczne prostowanie pozostawia resztkową krzywiznę, która powoduje niespójność średnicy gotowej sprężyny.
• Rolki podające: Rowkowane rolki napędzane serwo, które chwytają i przesuwają drut z precyzyjnie kontrolowaną prędkością i długością. Profil rowka musi być dopasowany do średnicy drutu – niewłaściwy rozmiar rowka powoduje poślizg (nierówną długość podawania) lub deformację drutu (zarysowanie lub spłaszczenie powierzchni drutu).
• Punkt zwijania/narzędzia do gięcia: Sworznie, palce lub trzpienie z hartowanej stali narzędziowej, które odchylają drut do pożądanego kształtu. W zwijarkach punkt zwijania jest głównym narzędziem ustalającym średnicę cewki. Narzędzia te podlegają dużemu zużyciu i muszą być wykonane ze stali narzędziowej lub węglika, aby zapewnić długą żywotność.
• Narzędzie Skok: Ruchome narzędzie kontrolujące odstęp osiowy (skok) pomiędzy zwojami podczas formowania sprężyny. Na maszynach CNC narzędzie do regulacji skoku jest napędzane serwo i można je zaprogramować tak, aby zmieniało skok w całym korpusie sprężyny, tworząc sprężyny o zmiennym skoku stosowane w zawieszeniach samochodowych i izolacji drgań.
• Cięcie Unit: Ostrze tnące ze stali hartowanej napędzane krzywką lub serwem, które przecina drut po uformowaniu każdej sprężyny. Nóż musi być ostry i odpowiednio wymierzony. Tępy nóż lub nieprawidłowe cięcie powoduje powstawanie zadziorów, wygiętych końcówek lub nieprawidłowej długości.
• Kontroler CNC: Mózg maszyny. W nowoczesnych giętarkach do sprężyn CNC sterownik jest wyposażony w interfejs ekranu dotykowego, graficzne programowanie sprężyn, monitorowanie osi w czasie rzeczywistym, automatyczną kompensację sprężyny i liczniki produkcyjne. Kontrolery wiodących producentów, takich jak Wafios, Itaya i Lesjöfors integrują się z fabrycznymi systemami MES i obsługują łączność Przemysłu 4.0.
• System napędu serwo: Każda oś CNC napędzana jest przez serwomotor i wzmacniacz napędowy. Systemy serwo zapewniają precyzyjną kontrolę położenia (zwykle Rozdzielczość enkodera ±0,001 mm ) i wysoką dynamikę — umożliwiając maszynie wykonywanie złożonych wieloosiowych profili ruchu przy prędkościach produkcyjnych.
• Rama maszyny (podstawa): Sztywna podstawa z żeliwa lub stali, która minimalizuje wibracje podczas pracy z dużą prędkością. Wibracje w ramie maszyny bezpośrednio przekładają się na niespójność skoku i średnicy sprężyn, dlatego sztywność ramy jest kluczowym czynnikiem wpływającym na jakość maszyny.

Rodzaje sprężyn produkowanych przez maszyny do gięcia sprężyn

Giętarki do sprężyn mogą produkować szeroką gamę typów sprężyn. Każdy typ ma odrębną geometrię, funkcję i wymagania produkcyjne. Oto szczegółowy przegląd najpopularniejszych typów sprężyn i sposobu ich wykonania:

Sprężyny naciskowe

Sprężyny naciskowe to sprężyny śrubowe o otwartej cewce, które wytrzymują siły ściskające (pchające). Są to najczęściej produkowane typy sprężyn na świecie, stosowane we wszystkim, od długopisów po mechanizmy zaworowe w samochodach. Są one wytwarzane przez zwinięcie drutu w spiralę o stałym skoku. Kluczowe parametry obejmują długość swobodną, ​​średnicę cewki (OD i ID), średnicę drutu, liczbę aktywnych cewek i typ końcówki (otwarty, zamknięty, otwarty, zamknięty). Końcówki zamknięte i uziemione wymagają wtórnego szlifowania po zwinięciu, podczas którego zwoje końcowe są szlifowane na płasko na tarczy lub szlifierce bezkłowej, aby zapewnić stabilną powierzchnię osadzenia.

Sprężyny rozciągane

Sprężyny naciągowe to sprężyny śrubowe o gęstym zwinięciu, które wytrzymują siły rozciągające (ciągnące). Produkowane są na zwijarkach wyposażonych w specjalną stację do formowania haków, która zagina koniec drutu w pętlę lub hak w celu zamocowania. Cewki korpusu są nawinięte z zerowym skokiem (cewki stykają się), aby wytworzyć napięcie wstępne — naprężenie wstępne, które należy pokonać, zanim sprężyna zacznie się wydłużać. Typowe typy haków obejmują haki maszynowe, haki niemieckie i haki krzyżowe, każdy utworzony przez określone sekwencje narzędzi do gięcia zaprogramowane w sterowniku CNC.

Sprężyny skrętowe

Sprężyny skrętowe magazynują energię obrotową poprzez skręcanie. Składają się ze zwiniętego ciała z dwoma wysuwanymi ramionami (nogami). Sprężyna wywiera moment obrotowy proporcjonalny do kąta skręcenia. Produkowane są na maszynach do formowania drutu CNC lub dedykowanych maszynach do sprężyn skrętnych, gdzie korpus jest zwijany, a następnie ramiona wyginane są pod zadany kąt. Typowe zastosowania obejmują spinacze do bielizny, pułapki na myszy, systemy przeciwwagi do bram garażowych i instrumenty precyzyjne. Należy zachować kąt pomiędzy dwoma ramionami – „kąt skręcenia”. ±1° lub mniej do zastosowań precyzyjnych.

Sprężyny płaskie i resory piórowe

Sprężyny płaskie są wykonane z drutu płaskiego lub taśmy metalowej, a nie z drutu okrągłego. Należą do nich resory piórowe (stosowane w zawieszeniach pojazdów), sprężyny zegarowe i napędowe (sprężyny śrubowe płaskie nawinięte z taśmy), sprężyny wspornikowe i sprężyny stykowe elektryczne. Giętarki do sprężyn płaskich formują taśmę za pomocą profilowanych rolek i matryc gnących. Tolerancje grubości precyzyjnych sprężyn płaskich mogą być tak wąskie, jak ±0,01 mm , co wymaga zarówno precyzyjnego materiału taśmy, jak i dobrze utrzymanej maszyny.

Niestandardowe formularze drutu

Oprócz klasycznych kształtów sprężyn, giętarki CNC do sprężyn — zwłaszcza wieloosiowe wykrawarki drutu CNC — mogą wytwarzać z drutu praktycznie dowolny kształt: zaciski, pierścienie ustalające, wsporniki, uchwyty, prowadniki medyczne, druty ortodontyczne i złożone zespoły drutów 3D. Części te mogą nie magazynować energii sprężystej (a więc technicznie rzecz biorąc, nie są to sprężyny), ale są produkowane na giętarkach sprężynowych przy użyciu tej samej zasady działania z podawaniem i gięciem.

Materiały drutowe stosowane w maszynach do gięcia sprężyn

Wybór materiału drutu znacząco wpływa na działanie sprężyny, konfigurację maszyny i wymaganą kompensację sprężyny. Różne materiały mają różne moduły sprężystości, wytrzymałość na rozciąganie i charakterystykę sprężynowania. Oto najpopularniejsze materiały drutowe przetwarzane na giętarkach sprężynowych:

• Drut ze stali węglowej ciągnionej na gorąco (ASTM A227): Najpopularniejszy i najtańszy drut sprężynowy. Wytrzymałość na rozciąganie zmienia się zazwyczaj w zależności od średnicy 1250–2000 MPa . Stosowany do sprężyn ściskanych i naciągowych ogólnego przeznaczenia w zastosowaniach niekrytycznych.
• Drut muzyczny / drut fortepianowy (ASTM A228): Drut ze stali wysokowęglowej o najwyższej wytrzymałości na rozciąganie spośród powszechnie stosowanych materiałów sprężynowych, do 2800 MPa dla małych średnic. Stosowane tam, gdzie wymagana jest wysoka wytrzymałość i dobra trwałość zmęczeniowa. Standard dla precyzyjnych sprężyn oprzyrządowania.
• Drut ze stali nierdzewnej (ASTM A313, typ 302/304/316): Doskonała odporność na korozję, dobra wydajność w podwyższonych temperaturach. Wytrzymałość na rozciąganie nieco niższa niż drutu muzycznego. Wymaga wyższej kompensacji sprężynowania — zazwyczaj 10–20% więcej wygięcia niż stal węglowa. Stosowane w przetwórstwie żywności, zastosowaniach medycznych, morskich i chemicznych.
• Drut ze stopu chromowo-krzemowego (ASTM A401): Wyjątkowa wytrzymałość w podwyższonych temperaturach i doskonała odporność na zmęczenie. Stosowany do sprężyn zaworowych w samochodach, które muszą działać niezawodnie w temperaturach silnika do 200°C i wykonywać miliardy cykli przez cały okres eksploatacji silnika.
• Drut z brązu fosforowego: Dobra przewodność elektryczna i odporność na korozję. Stosowany do elektrycznych sprężyn stykowych, małych sprężyn przyrządowych i zastosowań wymagających właściwości niemagnetycznych.
• Drut tytanowy: Bardzo wysoki stosunek wytrzymałości do masy, doskonała odporność na korozję. Drogie i trudne do zwinięcia. Stosowany w przemyśle lotniczym i wyczynowym sprzęcie sportowym, gdzie redukcja masy ma kluczowe znaczenie.
• Inconel i inne nadstopy: Stosowany na sprężyny, które muszą pracować w ekstremalnych temperaturach (powyżej 300°C) w turbinach gazowych, silnikach odrzutowych i piecach przemysłowych. Materiały te wymagają specjalistycznego oprzyrządowania i znacznej kompensacji sprężynowania.

Proces zginania sprężyny: krok po kroku

Prawidłowe ustawienie i obsługa maszyny do gięcia sprężyn wymaga systematycznego podejścia. Oto typowa sekwencja konfiguracji maszyny do zwijania sprężyn CNC w celu wyprodukowania nowej sprężyny naciskowej:

1. Ładowanie drutu: Zamontuj szpulę drutu na systemie wypłat. Przeprowadź drut przez prostownicę, regulując docisk rolki, aby usunąć zestaw cewek bez nadmiernej obróbki drutu.
2. Wybór i instalacja narzędzia: Wybierz rozmiar punktu zwijania w oparciu o docelową średnicę wewnętrzną i zainstaluj narzędzie podziałowe. W przypadku cienkiego drutu (poniżej 1 mm) preferowane są narzędzia z węglików spiekanych, aby zapewnić dłuższą żywotność.
3. Wpis programu: Wprowadź parametry sprężyny do sterownika CNC: średnica drutu, rodzaj materiału, średnica zewnętrzna cewki, długość swobodna, liczba cewek całkowitych i aktywnych, skok, typ zakończenia. Sterownik może automatycznie obliczyć początkowe pozycje narzędzi na podstawie tych danych wejściowych.
4. Uruchomienie pierwszego artykułu: Wyprodukuj małą partię przykładowych sprężyn (zwykle 5–10 sztuk). Zmierz średnicę zewnętrzną cewki, jej swobodną długość, skok i konfigurację końcówek za pomocą specjalnego sprzętu pomiarowego, takiego jak wizyjny system pomiarowy lub miernik ręczny.
5. Regulacja sprężyny: Porównaj zmierzone wymiary z docelowymi. Dostosuj położenie punktu zwijania, aby skorygować sprężynowanie średnicy zewnętrznej. Dostosuj narzędzie nachylenia, aby uzyskać prawidłowy skok. Powtórzyć analizę próbek i dokonać ponownego pomiaru. Powtarzaj, aż wszystkie wymiary znajdą się w granicach tolerancji.
6. Przebieg produkcyjny: Po uzyskaniu zatwierdzenia pierwszego artykułu należy rozpocząć produkcję. Okresowo monitoruj wymiary sprężyny — zwykle co 50–100 części — i korzystaj z funkcji automatycznej kompensacji maszyny, aby utrzymać jakość w miarę wyczerpywania się szpuli drutu (właściwości drutu mogą się nieznacznie różnić na długości cewki).
7. Obróbka końcowa (jeśli jest wymagana): Wysyłaj sprężyny do szlifowania końcowego (jeśli wymagane są końce o zamkniętym szlifie), obróbki cieplnej ( odprężanie w celu ustabilizowania wymiarów), śrutowania (w celu poprawy trwałości zmęczeniowej), platerowania (w celu ochrony przed korozją) lub badania obciążenia (w celu sprawdzenia, czy sztywność sprężyny spełnia specyfikację).

Kluczowe parametry sprężyn i sposób, w jaki maszyna nimi steruje

Inżynierowie zajmujący się sprężynami i operatorzy maszyn muszą zrozumieć związek między ustawieniami maszyny a parametrami sprężyny. Oto jak najważniejsze wymiary sprężyn są kontrolowane na giętarce CNC:

Zalety giętarek sprężynowych CNC w porównaniu z maszynami ręcznymi

Przejście z ręcznych i krzywkowych maszyn do gięcia sprężyn na w pełni CNC giętarki do sprężyn było jedną z najważniejszych zmian w produkcji sprężyn w ciągu ostatnich 30 lat. Zalety CNC są przekonujące i dobrze udokumentowane w środowiskach produkcyjnych:

• Szybka zmiana: Przejście z jednego projektu sprężyny na inny na maszynie CNC zajmuje kilka minut — wystarczy załadować nowy program, sprawdzić pierwszy artykuł i uruchomić. W maszynie krzywkowej zmiana może zająć wiele godzin, ponieważ krzywki muszą zostać fizycznie zamienione i ustawione na nowo.
• Złożona geometria: Maszyny CNC mogą wytwarzać sprężyny o zmiennym skoku, sprężyny stożkowe, sprężyny beczkowe i formy drutu 3D, których fizycznie nie da się wyprodukować na maszynach z krzywką mechaniczną.
• Automatyczna kompensacja: Sterowniki CNC mogą automatycznie dostosowywać pozycje narzędzi na podstawie zmierzonych wymiarów sprężyn, kompensując zmiany średnicy drutu i zmiany sprężyny w czasie bez interwencji operatora.
• Dane produkcyjne: Maszyny CNC rejestrują liczbę produkcji, czasy cykli, zdarzenia usterek i dane dotyczące jakości, które można analizować w celu usprawnienia procesu i identyfikowalności.
• Wymagania dotyczące umiejętności: Maszyny CNC zmniejszają zależność od wysoko wykwalifikowanych operatorów ręcznych. Po opracowaniu i zweryfikowaniu programu mniej doświadczeni operatorzy mogą uruchomić produkcję przy zmniejszonym ryzyku błędów konfiguracji.
• Integracja: Nowoczesne giętarki do sprężyn CNC można zintegrować z automatycznymi zmieniaczami cewek, przenośnikami części, systemami kontroli wizyjnej i zrobotyzowanymi liniami pakującymi w celu uzyskania w pełni zautomatyzowanych komórek produkcyjnych.

Typowe wady zginania sprężyn i sposoby ich korygowania

Nawet dobrze skonfigurowane giętarki do sprężyn wytwarzają wadliwe części, gdy warunki procesu ulegają zmianie. Rozpoznanie typowych wad i ich przyczyn jest niezbędne do utrzymania jakości:

• Średnica cewki poza tolerancją: Zwykle spowodowane zmianami sprężynowania wynikającymi ze zmian właściwości mechanicznych drutu (różna partia drutu), zmianami temperatury lub zużyciem narzędzia. Skoryguj, dostosowując położenie punktu zwijania lub aktualizując wartość kompensacji sprężynowania w programie CNC.
• Nieprawidłowa wolna długość: Spowodowane poślizgiem rolek podających (zużyte rolki, nieprawidłowa siła docisku lub zanieczyszczona powierzchnia drutu) lub nieprawidłową długością podawania programu. Sprawdź stan rolek podających i ponownie zweryfikuj wartości programu względem zmierzonego podawania drutu.
• Niejednorodny skok: Spowodowane niestabilnością narzędzia podziałowego, zużytymi łożyskami narzędzia podziałowego lub nierównym prostowaniem drutu. Sprawdź i wymień zużyte oprzyrządowanie podziałowe. Sprawdź docisk rolki prostownicy.
• Zadziory na obciętych końcach: Spowodowane tępym ostrzem tnącym lub nieprawidłowym ustawieniem ostrza. Wymień lub naostrz ostrze tnące. Sprawdź synchronizację frezu w programie CNC.
• Uszkodzenia powierzchni drutu (zarysowania, spłaszczenia): Spowodowane nieprawidłowym rozmiarem rowka rolki podającej, nadmierną siłą docisku lub zanieczyszczonym drutem (zgorzelina, ziarno). Wybierz odpowiedni rowek rolki dla średnicy drutu. Sprawdź jakość przewodu przychodzącego. Oczyścić rolki i prowadnice.
• Splątany lub zagięty przewód: Spowodowane nadmiernym napięciem drutu, przekroczeniem szpuli drutu lub nieprawidłowym ustawieniem prostownicy. Dostosuj napięcie hamulca wypłaty. Sprawdź i wyreguluj docisk rolki prostownicy.

Wiodący producenci maszyn do gięcia sprężyn

Branża maszyn do gięcia sprężyn ma stosunkowo niewielką liczbę producentów o ugruntowanej pozycji, większość z nich ma siedziby w Europie i Azji. Oto niektóre z najbardziej rozpoznawalnych nazwisk w branży:

• Wafios (Niemcy): Jeden z najbardziej rozpoznawalnych na świecie producentów maszyn do formowania sprężyn i drutu. Ich maszyny CNC do zwijania sprężyn i maszyny do formowania drutu są stosowane w przemyśle precyzyjnym na całym świecie. Modele takie jak seria FUL posiadają drut o średnicy od 0,1 mm do 20 mm.
• Itaya Engineering (Japonia): Znane z szybkich maszyn do zwijania sprężyn CNC z zaawansowanymi możliwościami wieloosiowymi. Szczególnie silna na rynku sprężyn do instrumentów elektronicznych i precyzyjnych.
• Produkcja precyzyjna Reell (USA): Specjalizuje się w sprzęcie do produkcji sprężyn skrętnych i drutów, szeroko stosowanych w przemyśle wyrobów medycznych i elektronicznym.
• Asahi Seiki (Japonia): Jeden z największych producentów maszyn do zwijania sprężyn na świecie. Silna obecność na rynku sprężyn samochodowych dzięki szybkim maszynom krzywkowym i CNC.
• NiceFon / Bamatec (Chiny/Tajwan): Konkurencyjne cenowo giętarki do sprężyn CNC powszechnie stosowane przez producentów sprężyn w Azji i coraz częściej w innych regionach. Oferują dobrą jakość w przypadku standardowych typów sprężyn.
• Simco Industries (USA): Znane z wytrzymałych maszyn do zwijania sprężyn, zdolnych do obsługi drutu o dużej średnicy do produkcji sprężyn przemysłowych i zawieszeń.

Ceny maszyn różnią się znacznie w zależności od możliwości. Podstawową maszynę do zwijania sprężyn CNC do standardowych rozmiarów drutu można rozpocząć od 30 000–80 000 dolarów , podczas gdy wysokiej klasy wieloosiowa maszyna do formowania drutu CNC od najlepszego europejskiego producenta może przekroczyć 300 000–500 000 dolarów gdy są w pełni oprzyrządowane i wyposażone w automatyczne systemy kontroli.

Przemysłowe zastosowania maszyn do gięcia sprężyn

Sprężyny należą do najbardziej powszechnie stosowanych elementów mechanicznych. Giętarki do sprężyn są bezpośrednio odpowiedzialne za produkcję sprężyn stosowanych w niezwykłej gamie branż i produktów:

• Motoryzacja: Sprężyny zaworów, sprężyny śrubowe zawieszenia, sprężyny gniazd, sprężyny powrotne do hamulców i sprzęgieł oraz sprężyny zamków drzwi. Pojedynczy pojazd osobowy może zawierać ponad 200 pojedynczych źródeł .
• Elektronika i sprzęt AGD: Sprężyny stykowe w przełącznikach, przekaźnikach, złączach i klawiaturach. Sprężyny stykowe akumulatora. Precyzyjne mikrosprężyny w dyskach twardych i przetwornikach optycznych.
• Urządzenia medyczne: Sprężyny systemów wprowadzania stentów, sprężyny powrotne narzędzi chirurgicznych, sprężyny implantów medycznych, sprężyny urządzeń ortopedycznych i sprężyny urządzeń do podawania leków. Wymagają one wyjątkowej czystości i często wykorzystują drut ze stali nierdzewnej lub tytanu.
• Przemysł lotniczy i obronny: Sprężyny siłownika, sprężyny mechanizmu zabezpieczającego, sprężyny gniazda wyrzutnika i sprężyny mocujące dla przemysłu lotniczego. Muszą one spełniać rygorystyczne standardy identyfikowalności i testowania materiałów.
• Produkty konsumenckie: Sprężyny wewnętrzne materacy, mechanizmy meblowe, długopisy, zapalniczki, zabawki i artykuły sportowe. Sama produkcja sprężyn do materacy to ogromny rynek, a materace ze sprężynami wewnętrznymi zawierają setki pojedynczych sprężyn.
• Maszyny przemysłowe: Sprężyny matrycowe, sprężyny izolujące drgania, sprężyny zaworów bezpieczeństwa i sprężyny sprzęgła w urządzeniach przemysłowych. Często wymagają one ciężkiego drutu i dużej nośności.

Względy bezpieczeństwa podczas obsługi maszyny do gięcia sprężyn

Giętarki sprężynowe obejmują części obracające się z dużą prędkością i ruchem posuwisto-zwrotnym, drut o wysokim napięciu i ostre narzędzia tnące. Właściwe praktyki bezpieczeństwa chronią operatorów i utrzymują niezawodność maszyny:

• Zagrożenia związane z napięciem drutu: Drut pod napięciem może niebezpiecznie pęknąć lub zwinąć się, jeśli system wypłaty straci kontrolę. Zawsze używaj odpowiednich elementów sterujących naprężeniem drutu i noś okulary ochronne podczas nawlekania lub obsługi drutu.
• Latające sprężyny: Uformowane sprężyny mogą być wyrzucane z dużą prędkością ze strefy zwijania. Maszyny muszą posiadać odpowiednie osłony i zsypy zbierające. Nigdy nie sięgaj do obszaru zwijania podczas pracy.
• Ostre końcówki drutu: Końcówki ciętego drutu są wyjątkowo ostre. Podczas obsługi drutu i gotowych sprężyn należy nosić odpowiednie rękawice. Na częściach często obsługiwanych przez użytkowników końcowych należy wykonać osłony końcówek drutu lub usunąć zadziory.
• Ochrona maszyny: Wszystkie elementy obrotowe (rolki podające, krzywki, paski napędowe) muszą być odpowiednio zabezpieczone zgodnie z lokalnymi przepisami dotyczącymi bezpieczeństwa maszyn (OSHA 1910.212 w USA; dyrektywa maszynowa 2006/42/WE w Europie).
• Zatrzymanie awaryjne: Wszystkie maszyny do gięcia sprężyn muszą być wyposażone w łatwo dostępny przycisk zatrzymania awaryjnego, który natychmiast zatrzymuje cały ruch maszyny. Maszyny CNC powinny być wyposażone w bezpieczny obwód zatrzymania awaryjnego, który spełnia wymagania dotyczące zatrzymania kategorii 0 lub kategorii 1 zgodnie z normą EN 60204-1.
• Blokada/oznaczenie (LOTO): Przed jakąkolwiek wymianą narzędzia, konserwacją lub regulacją wewnątrz maszyny należy odłączyć zasilanie i sprawdzić, czy jest ono odłączone od zasilania. Jest to obowiązkowy wymóg OSHA i podstawowa praktyka bezpieczeństwa.
