Co to jest szlifierka? Jaka jest jego zasada działania?

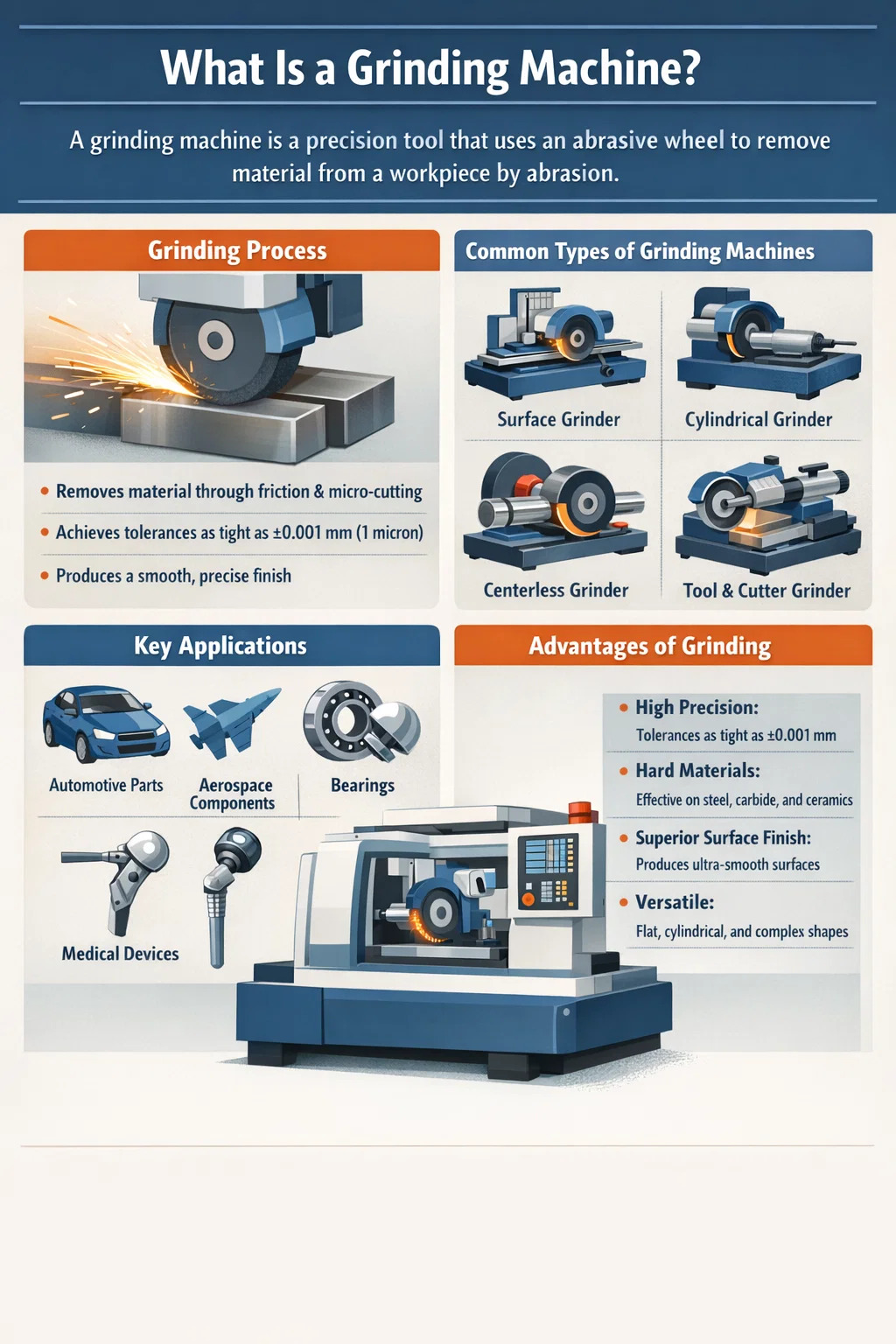

Co to jest szlifierka? Bezpośrednia odpowiedź

A szlifierka to precyzyjne elektronarzędzie lub maszyna przemysłowa, która wykorzystuje tarczę ścierną — lub inne ścierne narzędzie tnące — do usuwania materiału z przedmiotu obrabianego w wyniku ścierania. Rezultatem jest drobno wykończona powierzchnia, precyzyjny wymiar lub zaostrzona krawędź. W produkcji szlifierki są klasyfikowane jako podtyp obrabiarek i odgrywają kluczową rolę w operacjach wykańczających, gdzie tolerancje tak wąskie jak ±0,001 mm (1 mikron) są wymagane.

W przeciwieństwie do toczenia lub frezowania, w których wykorzystuje się narzędzia skrawające o określonej geometrii, szlifowanie opiera się na ziarnach ściernych — nieregularnych cząstkach twardego materiału, takiego jak tlenek glinu, węglik krzemu, sześcienny azotek boru (CBN) lub diament — połączonych ze sobą w tarczę. Każde ziarno działa jak mała, nieokreślona krawędź tnąca. Dzięki temu szlifowanie jest idealne w przypadku twardych materiałów i niezwykle precyzyjnych prac wykończeniowych, których po prostu nie da się osiągnąć za pomocą miękkich lub większych narzędzi skrawających.

Szlifierki można spotkać praktycznie w każdym środowisku wytwarzania i wytwarzania metali, od produkcji podzespołów samochodowych po inżynierię lotniczą, produkcję narzędzi i matryc, produkcję łożysk i produkcję wyrobów medycznych. Światowy rynek szlifierek wyceniono na ok 5,1 miliarda dolarów w 2023 roku i stale rośnie, napędzany popytem na części precyzyjne w branżach zaawansowanych technologii.

Zasada działania szlifierki

Zasada działania szlifierki opiera się na obróbka ścierna — mechaniczne usuwanie materiału poprzez tarcie i mikrocięcie cząstkami ściernymi. Zrozumienie szczegółowego działania tego procesu pomaga operatorom zoptymalizować wydajność szlifowania i osiągnąć spójne wyniki.

Mechanizm cięcia ściernego

Gdy ściernica obraca się z dużą prędkością – zazwyczaj pomiędzy 1500 i 3000 obr./min do szlifierek stołowych lub do Prędkość powierzchniowa 60 m/s do szybkiego szlifowania produkcyjnego – każde ziarno ścierne na powierzchni ściernicy ma krótki kontakt z obrabianym przedmiotem. Podczas tego kontaktu ziarno albo tnie drobny wiór, rozgniata materiał (powodując odkształcenie plastyczne), albo ślizga się po powierzchni (powodując tarcie i ciepło).

Stosunek skrawania, orki i poślizgu zależy od wielu czynników: wielkości ziarna, twardości ściernicy, twardości materiału przedmiotu obrabianego, głębokości skrawania i obecności chłodziwa (chłodziwa). Dobrze dostrojony układ szlifowania maksymalizuje cięcie i minimalizuje orkę i poślizg, co poprawia wykończenie powierzchni i zmniejsza gromadzenie się ciepła.

Interakcja koła i przedmiotu obrabianego

Ściernica i przedmiot obrabiany poruszają się względem siebie w sposób kontrolowany. Koło obraca się z dużą prędkością obwodową, podczas gdy obrabiany przedmiot jest trzymany w uchwycie (uchwycie, między kłami lub na stole magnetycznym) i podawany do koła z kontrolowaną prędkością. Ta prędkość posuwu w połączeniu z głębokością skrawania określa szybkość usuwania materiału (MRR) i uzyskaną jakość powierzchni.

Na przykład podczas szlifowania powierzchni przedmiot obrabiany (zwykle płaska część metalowa) jest przesuwany tam i z powrotem pod obracającą się tarczą na stole posuwisto-zwrotnym, przy czym ściernica jest stopniowo obniżana — często tylko o 0,005 do 0,025 mm na przejście — aż do uzyskania żądanego wymiaru. Podczas szlifowania cylindrycznego przedmiot obrabiany obraca się wokół własnej osi, podczas gdy koło jednocześnie obraca się i przemieszcza wzdłuż długości przedmiotu obrabianego.

Właściwość samoostrzenia ściernicy

Jednym z najważniejszych i unikalnych aspektów zachowania ściernicy jest samoostrzące . W miarę stępiania się ziaren ściernych w trakcie użytkowania zwiększają się działające na nie siły szlifowania. Ostatecznie albo ziarno pęka (odsłaniając nową ostrą krawędź), albo wiązanie utrzymujące ziarno pęka, uwalniając matowe ziarno i odsłaniając pod spodem świeże, ostre ziarno. Dlatego też ma znaczenie „gatunek” (twardość) ściernicy: zbyt twarda tarcza będzie zbyt długo zatrzymywać matowe ziarna (powodując glazurę i gromadzenie się ciepła), natomiast zbyt miękka ściernica będzie przedwcześnie usuwać ziarna (powodując szybkie zużycie ściernicy).

Właściwy gatunek ściernicy musi być dopasowany do materiału przedmiotu obrabianego. Twarde materiały, takie jak hartowana stal narzędziowa, wymagają bardziej miękkiej tarczy (aby ziarna łatwiej się odrywały), podczas gdy miękkie materiały, takie jak aluminium, mogą wymagać twardszej tarczy, aby zapobiec zbyt szybkiemu zużyciu ściernicy.

Rola gospodarki chłodziwem i ciepłem

Szlifowanie generuje znaczne ciepło w wyniku tarcia. Temperatury w strefie mielenia mogą chwilowo osiągnąć 800°C do 1500°C w skrajnych przypadkach. Bez odpowiedniego chłodzenia ciepło to powoduje uszkodzenia termiczne przedmiotu obrabianego: przypalenie, mikropęknięcia, naprężenia własne, zmiany twardości powierzchni i niedokładności wymiarowe. Płyny obróbkowe (chłodziwa) — zwykle emulsje na bazie wody lub płyny syntetyczne — są nakładane w strefie szlifowania w celu pochłaniania ciepła, smarowania powierzchni styku i spłukiwania opiłków (drobnych cząstek metalu i ściernych). Właściwe zastosowanie chłodziwa jest równie ważne dla jakości szlifowania, jak wybór ściernicy czy prędkość posuwu.

Główne typy szlifierek i ich zastosowania

Nie ma jednej uniwersalnej szlifierki. Różne typy są projektowane i optymalizowane pod kątem określonych geometrii przedmiotu obrabianego, materiałów i wymagań dotyczących precyzji. Oto szczegółowe zestawienie najpopularniejszych typów:

Szlifierka do powierzchni

Szlifierki do płaszczyzn wytwarzają płaskie powierzchnie na przedmiotach obrabianych. Najpopularniejsza konfiguracja wykorzystuje poziome wrzeciono z obwodową ściernicą i stołem roboczym z ruchem posuwisto-zwrotnym. Obrabiany przedmiot jest zwykle mocowany na uchwycie magnetycznym. Szlifierki do płaszczyzn są szeroko stosowane do wykańczania płyt ze stali narzędziowej, podstaw form, prowadnic maszyn i wszelkich części wymagających płaskiej, gładkiej powierzchni odniesienia. Tolerancje płaskości 0,002 do 0,005 mm są rutynowo osiągalne.

Szlifierka cylindryczna

Szlifierki cylindryczne służą do szlifowania zewnętrznych lub wewnętrznych powierzchni cylindrycznych przedmiotów, takich jak wały, sworznie, tuleje i otwory. Przy szlifowaniu wałków zewnętrznych przedmiot obrabiany obraca się pomiędzy środkami lub w uchwycie, a koło porusza się wzdłuż swojej długości. Wewnętrzne szlifowanie cylindryczne (szlifowanie ID) wykorzystuje małe koło umieszczone w otworze w celu szlifowania powierzchni wewnętrznej. Szlifowanie cylindryczne jest niezbędne przy produkcji gniazd łożysk, prętów cylindrów hydraulicznych i precyzyjnych wrzecion — elementów wymagających tolerancji okrągłości wynoszącej 0,001 mm lub mniej .

Szlifierka bezkłowa

Podczas szlifowania bezkłowego przedmiot obrabiany nie jest trzymany pomiędzy kłami ani w uchwycie. Zamiast tego jest wsparta na ostrzu podporowym i sterowana za pomocą koła regulacyjnego, podczas gdy ściernica usuwa materiał. Taka konfiguracja umożliwia ciągłe, zautomatyzowane szlifowanie części cylindrycznych, takich jak pręty, rury i kołki, przy bardzo dużej wydajności produkcyjnej. Szlifierki bezkłowe są szeroko stosowane w produkcji elementów złącznych, elementów hydraulicznych i części samochodowych. Może przetwarzać pojedyncza szlifierka bezkłowa setki części na godzinę ze stałymi tolerancjami średnicy.

Szlifierka do narzędzi i noży

Te wyspecjalizowane maszyny szlifują narzędzia skrawające, takie jak frezy palcowe, wiertła, rozwiertaki, gwintowniki i frezy. Charakteryzują się złożonymi konfiguracjami wieloosiowymi i można je znaleźć w narzędziowniach i szlifierniach. Możliwość ponownego naostrzenia narzędzi skrawających znacznie wydłuża ich żywotność — prawidłowo naostrzony frez trzpieniowy może dorównać wydajnością nowemu za ułamek ceny.

Szlifierka stołowa

Szlifierka stołowa to prosta, kompaktowa maszyna montowana na stole warsztatowym, z jedną lub dwiema ściernicami osadzonymi na poziomym wrzecionie. Służy do szlifowania zgrubnego, gratowania, ostrzenia narzędzi ręcznych i usuwania lekkich materiałów. Chociaż nie jest to maszyna precyzyjna, jest jedną z najczęściej spotykanych szlifierek w warsztatach, garażach i zakładach konserwacyjnych na całym świecie. Standardowe szlifierki stołowe zwykle pracują przy 3450 obr./min i używaj kół o średnicy od 6 do 8 cali.

Szlifierka kątowa (ręczna)

Szlifierka kątowa to ręczne narzędzie elektryczne służące do cięcia, szlifowania i polerowania metalu, kamienia i innych materiałów. Jest to jedno z najbardziej wszechstronnych i powszechnie stosowanych elektronarzędzi w budownictwie, produkcji i obróbce metali. Szlifierki kątowe wykorzystują tarcze ścierne, tarcze tnące, tarcze listkowe lub szczotki druciane i zazwyczaj pracują z prędkościami od 6000 i 12 000 obr./min . Typowe średnice dysków to 4,5 cala (115 mm), 5 cali (125 mm) i 9 cali (230 mm).

Kluczowe elementy szlifierki

Zrozumienie głównych elementów szlifierki pomaga wyjaśnić, w jaki sposób maszyna osiąga precyzję i kontrolę. Chociaż konfiguracje różnią się w zależności od typu maszyny, większość szlifierek ma wspólne następujące podstawowe komponenty:

• Podstawa (łóżko): Ciężki fundament z żeliwa lub stali prefabrykowanej, na którym wspierają się wszystkie pozostałe komponenty. Jego sztywność i właściwości tłumiące drgania bezpośrednio wpływają na jakość wykończenia powierzchni. Sztywna podstawa minimalizuje ugięcie pod wpływem sił skrawania.
• Ściernica: Podstawowe narzędzie skrawające, wykonane z ziaren ściernych związanych w osnowie. Specyfikacje tarcz obejmują rodzaj ścierniwa, wielkość ziarna, gatunek, strukturę i rodzaj spoiwa – wszystko zakodowane w znormalizowanym systemie oznaczeń (np. A60-K5-V dla ściernicy ze zeszklonego tlenku glinu).
• Osłona koła: Ochronna osłona wokół ściernicy, zawierająca fragmenty w przypadku pęknięcia ściernicy. Jest to kluczowy element bezpieczeństwa, wymagany przez OSHA i inne normy bezpieczeństwa.
• Wrzeciono: Obracający się wał napędzający tarczę szlifierską. Łożyska wrzeciona muszą być wysokiej jakości, aby zminimalizować bicie, które bezpośrednio pogarszałoby wykończenie powierzchni. Wrzeciona wysokoobrotowe w szlifierkach CNC często napędzane są silnikami wbudowanymi (integralnymi).
• Stół roboczy: Powierzchnia lub uchwyt, który utrzymuje i podaje przedmiot obrabiany. W szlifierkach do płaszczyzn stół porusza się ruchem posuwisto-zwrotnym w poziomie. W szlifierkach cylindrycznych stół można przesuwać wzdłużnie. W szlifierkach CNC ruchem stołu sterują serwomotory poprzez sterownik CNC.
• Urządzenie do mocowania: Magnetyczne uchwyty, imadła, centra, uchwyty lub uchwyty, które bezpiecznie utrzymują obrabiany przedmiot podczas szlifowania. Wybór uchwytu roboczego zależy od geometrii i materiału obrabianego przedmiotu.
• System obciągania kół: Urządzenie (obciągacz diamentowy, obciągacz obrotowy lub wałek obciągający) służące do wyrównywania i obciągania ściernicy – przywracania jej kształtu, korygowania niewyważenia i odsłaniania świeżych ziaren ściernych. Regularne obciąganie jest niezbędne dla utrzymania dokładności szlifowania i zapobiegania przypalaniu przedmiotu obrabianego.
• Układ chłodzenia: Zbiorniki, pompy, filtry i dysze dostarczające chłodziwo do strefy szlifowania. Nowoczesne szlifierki CNC wykorzystują wysokociśnieniowe systemy chłodzenia dostarczające płyn o temperaturze 10 do 70 barów przeniknąć przez graniczną warstwę powietrza wokół szybko obracającego się koła i dotrzeć do właściwej strefy kontaktu szlifierskiego.
• Sterownik CNC (w szlifierkach CNC): Komputerowa jednostka sterująca numeryczna, która zarządza wszystkimi ruchami osi, prędkościami wrzeciona, szybkościami posuwu, cyklami obciągania i pomiarami w trakcie procesu. Nowoczesne szlifierki CNC mogą przechowywać setki programów części i integrować się z systemami automatyki fabryki.

Wyjaśnienie specyfikacji ściernicy

Ściernica jest sercem każdej szlifierki. Wybranie niewłaściwej tarczy jest jedną z najczęstszych przyczyn słabych wyników — przypalania, drgań, szybkiego zużycia tarczy lub złego wykończenia powierzchni. Ściernice są określone w ustandaryzowanym systemie, który koduje pięć kluczowych cech:

1. Typ ścierny: „A” = tlenek glinu (do stali i metali żelaznych), „C” = węglik krzemu (do żeliwa, metali nieżelaznych i ceramiki), „B” = CBN (sześcienny azotek boru do stali hartowanej), „D” = diament (do węglika i ceramiki).
2. Rozmiar ziarna: Liczba wskazująca wielkość ziarna ściernego. Grube grysy (8–24) szybko usuwają materiał, ale pozostawiają szorstkie wykończenie. Grysy średnie (30–60) są uniwersalne. Drobne ziarno (70–220) pozwala uzyskać gładkie powierzchnie. Do dogładzania stosuje się bardzo drobne grysy (240 ).
3. Stopień (twardość): Litera od A (bardzo miękka) do Z (bardzo twarda) wskazująca siłę wiązania utrzymującego ziarna. Do twardych przedmiotów stosuje się gatunki bardziej miękkie; twardsze gatunki do miękkich przedmiotów.
4. Struktura: Liczba (1–15 ) wskazująca odstęp między ziarnami ściernymi. Gęste struktury (niskie liczby) zapewniają doskonałe wykończenia. Otwarte struktury (duże liczby) umożliwiają usuwanie wiórów i są lepsze w przypadku materiałów miękkich lub lepkich.
5. Typ obligacji: „V” = zeszklony (najczęściej sztywny, używany do szlifowania precyzyjnego), „R” = guma (elastyczny, używany do regulacji tarcz i polerowania), „B” = żywica (do szlifowania z dużą prędkością i operacji zgrubnych), „E” = szelak (do dokładnych wykończeń).

Jako praktyczny przykład koło oznaczone A46-L5-V to ściernica z tlenku glinu o ziarnistości 46 (średnia), gatunek L (średnio twarda), struktura 5 (średnio gęsta), ze spoiwem ceramicznym — typowa ściernica ogólnego przeznaczenia do szlifowania powierzchni stali.

Proces szlifowania: krok po kroku

Zrozumienie sekwencji operacji szlifowania – a nie tylko samej maszyny – jest niezbędne do osiągnięcia spójnych wyników wysokiej jakości. Oto typowa sekwencja precyzyjnego szlifowania powierzchni:

1. Przygotowanie przedmiotu obrabianego: Oczyścić powierzchnię przedmiotu obrabianego i sprawdzić naddatek wymiarowy (ilość materiału pozostałego do szlifowania, zwykle od 0,1 do 0,5 mm). Przed szlifowaniem należy usunąć zadziory i duże nierówności.
2. Wybór i montaż kół: Wybierz odpowiedni typ ściernicy, ziarnistość i gatunek dla wymaganego materiału i wykończenia. Zamontuj koło na wrzecionie, przestrzegając specyfikacji producenta dotyczących kołnierzy i momentu obrotowego. Nigdy nie przekraczaj maksymalnej prędkości roboczej koła.
3. Wyważanie kół: Wyważ statycznie lub dynamicznie zamontowane koło, aby zredukować wibracje, które w przeciwnym razie powodowałyby drgania na powierzchni przedmiotu obrabianego.
4. Obróbka kół: Wyrównaj i obciągnij felgę za pomocą obciągacza diamentowego lub obciągacza obrotowego, aby upewnić się, że powierzchnia czołowa koła jest płaska, okrągła i ma otwarte, ostre ziarna ścierne.
5. Konfiguracja przedmiotu obrabianego: Zamontuj obrabiany przedmiot na uchwycie magnetycznym lub uchwycie. W przypadku uchwytów magnetycznych należy upewnić się, że obrabiany przedmiot jest rozmagnesowany lub odpowiednio zorientowany względem pola magnetycznego, aby uzyskać maksymalną siłę trzymania.
6. Parametry ustawienia: Ustaw prędkość posuwu stołu (zwykle 5–25 m/min w przypadku szlifowania powierzchni), posuw poprzeczny (0,5–3 mm na przejście stołu) i posuw w dół (głębokość skrawania, 0,005–0,025 mm na przejście przy obróbce wykańczającej i do 0,1 mm przy obróbce zgrubnej).
7. Szlifowanie zgrubne: Usuń materiał sypki przy cięższych posuwach i głębokościach skrawania. Na przejście wykańczające pozostawić 0,02–0,05 mm.
8. Zakończ szlifowanie: Zmniejsz znacząco głębokość skrawania, zwiększ przepływ chłodziwa i wykonaj kilka przejść z wyiskrzeniem (przejścia stołu bez posuwu w dół), aż do ustania iskier. Dzięki temu koło całkowicie odzyska siły po odkształceniu sprężystym, a powierzchnia osiągnie pożądany wymiar.
9. Pomiar i kontrola: Usuń obrabiany przedmiot i zmierz wymiar za pomocą mikrometru, wysokościomierza lub maszyny współrzędnościowej. W razie potrzeby sprawdzić chropowatość powierzchni za pomocą profilometru.

Parametry wykończenia powierzchni podczas szlifowania

Jednym z głównych powodów wyboru szlifowania zamiast innych procesów obróbki jest wyjątkowe wykończenie powierzchni, jakie może ono uzyskać. Wykończenie powierzchni mierzy się za pomocą takich parametrów, jak Ra (średnia arytmetyczna chropowatość), Rz (średnia głębokość chropowatości) i Rmax (maksymalna wysokość chropowatości). Oto, co szlifowanie może realistycznie osiągnąć:

• Szlifowanie zgrubne: Ra 3,2–6,3 µm (porównywalne z frezowaniem)
• Ogólne szlifowanie precyzyjne: Ra 0,8–1,6 µm
• Szlifowanie dokładne: Ra 0,2–0,4 µm
• Dogładzanie (honowanie/docieranie po szlifowaniu): Ra 0,025–0,1 µm

Dla porównania, standardowa toczona powierzchnia wału ma Ra 1,6–3,2 µm. Tor wyścigowy łożysk do Ra 0,2 µm jest znacznie gładszy — ten poziom wykończenia ma kluczowe znaczenie w przypadku łożysk tocznych, precyzyjnych wrzecion i hydraulicznych powierzchni uszczelniających. Im drobniejsze ziarno i jaśniejsza warstwa wykańczająca, tym niższą wartość Ra można osiągnąć.

Zalety i ograniczenia szlifierek

Zalety

• Wyjątkowa precyzja: Szlifowanie rutynowo zapewnia tolerancję ±0,001 mm lub lepszą, znacznie przekraczającą tolerancję, jaką może zapewnić większość innych procesów obróbki.
• Możliwość obróbki twardych materiałów: Stale hartowane (60 HRC), węgliki, ceramikę i szkło można skutecznie szlifować. Większość narzędzi skrawających nie jest w stanie obrabiać tych materiałów.
• Doskonałe wykończenie powierzchni: Szlifowanie pozwala uzyskać najgładsze powierzchnie spośród wszystkich konwencjonalnych procesów obróbki, co zmniejsza tarcie, zużycie i hałas współpracujących elementów.
• Wszechstronność: Przy odpowiedniej tarczy i ustawieniu szlifierki mogą wytwarzać powierzchnie płaskie, cylindryczne, stożkowe, gwintowane i o skomplikowanych profilach.
• Wysokie wydajności produkcyjne (szlifowanie bezkłowe): Szlifowanie bezkłowe umożliwia szlifowanie setek części na godzinę ze stałą dokładnością, dzięki czemu idealnie nadaje się do produkcji na dużą skalę.

Ograniczenia

• Niska prędkość usuwania materiału: W porównaniu do frezowania lub toczenia, szlifowanie usuwa materiał powoli. Nie nadaje się jako podstawowy proces obróbki zgrubnej przy usuwaniu dużych ilości materiału.
• Wytwarzanie ciepła: Ryzyko termicznego uszkodzenia przedmiotu obrabianego (spalenie, zmiękczenie, naprężenia własne) wymaga starannej kontroli procesu i odpowiedniego chłodziwa.
• Zużycie i dressing kół: Tarcze szlifierskie wymagają okresowego obciągania, aby zachować dokładność, co zwiększa czas cyklu i koszt ściernicy.
• Kwestie bezpieczeństwa: Pęknięcie ściernicy przy dużej prędkości stanowi poważne zagrożenie bezpieczeństwa. Obowiązkowa jest prawidłowa kontrola kół, osłon i przestrzeganie prędkości.
• Koszt: Szlifierki precyzyjne, zwłaszcza szlifierki CNC do wałków i płaszczyzn, są drogie. Koszty maszyn, oprzyrządowania (tarcze CBN i diamentowe) oraz zarządzanie chłodziwem zwiększają koszty operacyjne.

Szlifierki CNC: nowoczesny standard

Przejście z szlifierek ręcznych na szlifierki sterowane numerycznie CNC (Computer Numerical Control) zmieniło produkcję precyzyjną w ciągu ostatnich trzech dekad. Może pracować na przykład nowoczesna szlifierka do wałków CNC 5 do 7 jednoczesnych osi CNC , automatycznie obciągać ściernicę, wykonywać pomiary w trakcie procesu (pomiar wymiaru obrabianego przedmiotu podczas szlifowania) i kompensować zużycie ściernicy w czasie rzeczywistym – a wszystko to bez interwencji operatora.

Kluczowe zalety szlifierek CNC w porównaniu z maszynami ręcznymi obejmują:

• Powtarzalność: maszyny CNC mogą zachować tę samą tolerancję dla tysięcy części w serii produkcyjnej bez konieczności regulacji przez operatora.
• Złożone profile: Szlifowanie CNC może wytwarzać złożone, nieokrągłe przekroje poprzeczne (wały rozrządu, wały korbowe), szlifowanie gwintów i szlifowanie kół zębatych, które byłoby niemożliwe lub niepraktyczne ręcznie.
• Integracja automatyzacji: Szlifierki CNC można zintegrować ze zrobotyzowanym załadunkiem i rozładunkiem części, umożliwiając produkcję przy wyłączonym świetle (bezzałogową).
• Gromadzenie danych: Nowoczesne szlifierki CNC są gotowe na Przemysł 4.0, gromadząc dane procesowe (siły, temperatury, stan ściernicy) i łącząc się z systemami realizacji produkcji (MES).

Główni producenci szlifierek CNC to STUDER (Szwajcaria), JUNKER (Niemcy), Okuma (Japonia), ANCA (Australia) i United Szlifowanie Group. Wysokiej klasy szlifierki cylindryczne CNC tych producentów mogą kosztować w dowolnym miejscu 150 000 USD do ponad 1 000 000 USD w zależności od rozmiaru, możliwości i poziomu automatyzacji.

Praktyki bezpieczeństwa dotyczące obsługi szlifierek

Szlifierki są mocne i wykorzystują szybko obracające się tarcze ścierne, które w przypadku nieprawidłowego użycia mogą spowodować poważne obrażenia. Norma 29 CFR 1910.215 amerykańskiej Agencji Bezpieczeństwa i Zdrowia w Pracy (OSHA) szczegółowo reguluje bezpieczeństwo maszyn wyposażonych w koła ścierne. Kluczowe praktyki bezpieczeństwa obejmują:

• Test pierścieniowy przed montażem: Przed montażem uderz tarczę szlifierską niemetalowym przedmiotem. Wyraźny dźwięk dzwonka oznacza, że ​​koło jest sprawne; tępy łomot sugeruje pęknięcia. Nigdy nie używaj pękniętego koła.
• Nigdy nie przekraczaj maksymalnych obrotów: Każda ściernica oznaczona jest maksymalną prędkością roboczą. Jej przekroczenie może spowodować katastrofalny w skutkach rozpad koła. Zawsze sprawdzaj prędkość wrzeciona przed zamontowaniem koła.
• Zawsze używaj osłon kół: Osłony muszą być prawidłowo zamontowane i wyregulowane. Norma OSHA wymaga, aby osłona obejmowała co najmniej 270 stopni obwodu koła.
• Sprzęt ochrony osobistej (ŚOI): Okulary ochronne lub osłona twarzy, ochrona słuchu (hałas mielenia często przekracza 85 dB) i odpowiednie rękawice (do obsługi kół, a nie podczas pracy na częściach wirujących).
• Zarządzanie chłodziwem: Utrzymuj układy chłodzenia w czystości, aby zapobiec rozwojowi bakterii. Może być konieczne odsysanie mgły, aby zapobiec wdychaniu aerozoli płynu chłodzącego, które zawierają drobne cząsteczki metalu.
• Prawidłowe przechowywanie kół: Przechowuj tarcze szlifierskie w suchym, stabilnym temperaturowo środowisku na wyściełanych stojakach. Koła zeszklone są kruche i nie wolno ich upuszczać ani poddawać szokowi termicznemu.

Szlifowanie a inne procesy obróbki: kiedy wybrać szlifowanie

Szlifowanie nie zawsze jest właściwym wyborem. Wiedza o tym, kiedy szlifować, a kiedy zastosować inne procesy, jest częścią dobrego planowania procesu produkcyjnego.

Wybierz szlifowanie, gdy przedmiot obrabiany jest hartowany (HRC 50 ), gdy wymagania dotyczące wykończenia powierzchni wynoszą Ra 0,8 µm lub więcej, gdy tolerancje wymiarowe są mniejsze niż ± 0,01 mm lub gdy materiału (węglik, ceramika) nie można obrobić konwencjonalnymi narzędziami skrawającymi. W przypadku miękkich materiałów o luźnych tolerancjach toczenie lub frezowanie jest bardziej opłacalne.

Przemysłowe zastosowania szlifierek

Szlifierki są głęboko zakorzenione w produkcji precyzyjnych komponentów w praktycznie każdej branży zaawansowanych technologii. Oto, gdzie szlifowanie ma największe znaczenie:

• Przemysł motoryzacyjny: Wałki rozrządu, wały korbowe, wały napędowe, sworznie tłokowe, tarcze hamulcowe i gniazda zaworów są szlifowane z zachowaniem wąskich tolerancji. Pojedynczy nowoczesny samochód zawiera setki elementów ze szlifowanego metalu.
• Przemysł lotniczy: Formy nasady łopatek turbin, elementy podwozia, wały silników lotniczych i wsporniki konstrukcyjne często wymagają szlifowania w celu uzyskania połączenia wąskich tolerancji i gładkich powierzchni potrzebnych do uzyskania odporności na zmęczenie i certyfikacji bezpieczeństwa.
• Produkcja łożysk: Łożyska toczne — najbardziej precyzyjny komponent produkowany masowo w przemyśle — opierają się prawie wyłącznie na szlifowaniu bieżni wewnętrznych, bieżni zewnętrznych i elementów tocznych. Okrągłość i wykończenie powierzchni bieżni łożysk muszą być utrzymywane na poziomie submikronowym.
• Urządzenia medyczne: Implanty ortopedyczne (protezy stawu biodrowego i kolanowego), narzędzia chirurgiczne i narzędzia dentystyczne są szlifowane w celu uzyskania biokompatybilnego wykończenia powierzchni i precyzyjnych wymiarów.
• Produkcja elektroniki i półprzewodników: Szlifowanie wsteczne płytek krzemowych (przerzedzanie płytek od ~750 µm do 50–150 µm) i precyzyjne szlifowanie podłoży elementów elektronicznych to specjalistyczne zastosowania szlifowania krytyczne w produkcji półprzewodników.
• Produkcja narzędzi i matryc: Stemple, matryce, formy i narzędzia tnące są szlifowane w celu uzyskania kształtu i ostrzone poprzez szlifowanie. Szlifierka narzędziowa to jedna z najważniejszych maszyn w każdej precyzyjnej narzędziowni.
