Co to jest maszyna do formowania sprężyn CNC? Jaka jest jego zasada działania?

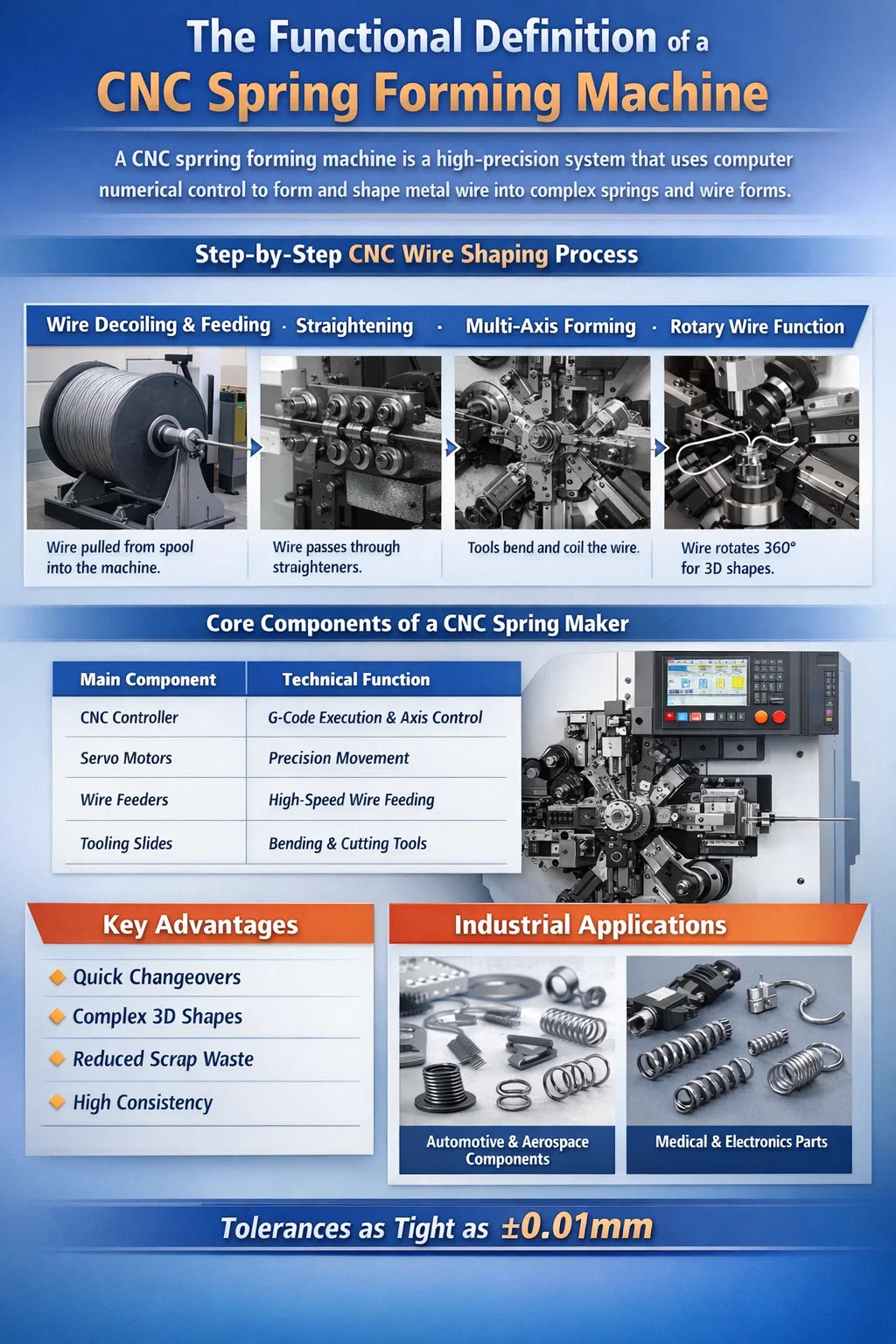

Definicja funkcjonalna a Maszyna do formowania sprężyn CNC

A Maszyna do formowania sprężyn CNC to wysoce precyzyjny system produkcyjny, który wykorzystuje komputerowe sterowanie numeryczne do automatyzacji zginania, zwijania i kształtowania drutu metalowego w złożone geometrie sprężyn i skomplikowane kształty drutu. W przeciwieństwie do tradycyjnych mechanicznych producentów sprężyn, które opierają się na stałych wałkach rozrządu, ten nowoczesny sprzęt wykorzystuje wiele niezależnych serwomotorów sterowanie różnymi osiami, co pozwala na tworzenie niestandardowych kształtów, niemożliwych do uzyskania ręcznie.

W standardowym środowisku przemysłowym maszyny te stanowią podstawę produkcji elementów drutowych i są w stanie obrabiać druty o średnicach od 0,15 mm do ponad 10 mm . Maszyna działa na zasadzie podawania drutu przez szereg rolek i kształtowania go przy użyciu specjalistycznych narzędzi, które poruszają się w trójwymiarowej przestrzeni z chirurgiczną dokładnością. Technologia ta zapewnia wysoki wskaźnik powtarzalności , często zachowując tolerancje tak wąskie jak ± 0,01 mm w seriach produkcyjnych obejmujących miliony sztuk.

Zasada działania krok po kroku kształtowania drutu CNC

Działanie A Maszyna do formowania sprężyn CNC to sekwencja wysoce zsynchronizowanych ruchów mechanicznych. Proces rozpoczyna się od surowca, a kończy na gotowym, poddanym obróbce cieplnej lub gotowym do użycia komponencie. Poniższa mechanika opisuje drogę drutu przez maszynę:

Rozwijanie i podawanie drutu

Drut metalowy, zwykle wykonany ze stali nierdzewnej, stali węglowej lub stopów miedzi, jest wyciągany z dużej cewki lub szpuli. Maszyna system podawania drutu wykorzystuje wytrzymałe rolki napędzane serwomotorem o wysokim momencie obrotowym. Rolki te muszą wywierać wystarczający nacisk, aby ciągnąć drut bez jego spłaszczania, zapewniając długość podawania z dokładnością do mikromilimetra.

Prostowanie i przygotowanie materiału

Ponieważ drut był przechowywany w cewce, ma on naturalną krzywiznę, czyli „pamięć”. Zanim nastąpi jakiekolwiek ukształtowanie, drut przechodzi prostownice drutu . Składają się one z szeregu rolek rozmieszczonych zarówno w płaszczyźnie poziomej, jak i pionowej. Dzięki zmiennemu naprężeniu prostownica usuwa wszelkie załamania i zagięcia, zapewniając idealnie prostą linię drutu do narzędzi formujących.

Formowanie synchroniczne w wielu osiach

Gdy drut wychodzi z centralnej prowadnicy (piloty), wchodzi do strefy formowania. w Maszyna do formowania sprężyn CNC wokół drutu rozmieszczonych jest wiele prowadnic narzędziowych. Każdy slajd może poruszać się niezależnie. Na przykład w A Maszyna 12-osiowa , kilka narzędzi może uderzać w drut pod różnymi kątami jednocześnie lub w zaprogramowanej sekwencji, tworząc pętle, zagięcia lub zwoje.

Rola funkcji drutu obrotowego

Wiele zaawansowanych maszyn jest wyposażonych w: obrotowa oś drutu . Zamiast po prostu przesuwać narzędzia wokół drutu, maszyna może obrócić sam drut o 360 stopni. Zapewnia to dodatkowy wymiar elastyczności, umożliwiając tworzenie złożonych kształtów 3D bez konieczności zatrzymywania procesu podawania lub stosowania zbyt skomplikowanych konfiguracji narzędzi.

Podstawowe elementy nowoczesnego producenta sprężyn CNC

Wydajność A Maszyna do formowania sprężyn CNC jest wynikiem synergii pomiędzy sprzętem mechanicznym i elektronicznym systemem sterowania. W poniższej tabeli przedstawiono najważniejsze elementy sprzętowe znajdujące się w profesjonalnej maszynie.

Zalety w porównaniu z tradycyjnymi systemami napędzanymi krzywką

Przejście z krzywek mechanicznych na Maszyna do formowania sprężyn CNC technologia zrewolucjonizowała krajobraz produkcji sprężyn. Główne zalety skupiają się na wydajności i wszechstronności:

• Skrócony czas konfiguracji: Tradycyjne maszyny wymagają ręcznej regulacji krzywki, co może zająć od 4 do 8 godzin. Maszynę CNC można przeprogramować poniżej 30 minut .
• Złożona geometria: Te maszyny mogą produkować podwójne sprężyny skrętne , styki baterii i formowanie przewodów 3D w jednej operacji, eliminując potrzebę dodatkowego ręcznego zginania.
• Oszczędność materiału: Precyzyjna kontrola nad operacjami podawania i cięcia minimalizuje ilość złomu, co jest znaczącym czynnikiem kosztowym w produkcji wielkoseryjnej.
• Konsystencja: Po zweryfikowaniu programu maszyna może rozpocząć produkcję 100 000 identycznych części z zerowym odchyleniem, co ma kluczowe znaczenie w przypadku elementów krytycznych dla bezpieczeństwa w przemyśle motoryzacyjnym.

Zastosowania i wyniki przemysłowe

Wyjście a Maszyna do formowania sprężyn CNC jest stosowany w niemal każdym sektorze współczesnego życia. Ponieważ maszyna może obsługiwać druty o różnych przekrojach (okrągłe, płaskie lub kwadratowe), jej zastosowania są niemal nieograniczone:

Motoryzacja i lotnictwo

Producenci używają tych maszyn do produkcji sprężyn ramy siedzenia, sprężyn zaworów silnika i zacisków wtryskiwaczy paliwa. Części te muszą wytrzymywać ekstremalne naprężenia i temperatury, co wymaga od maszyny obróbki stopów o dużej wytrzymałości na rozciąganie, takich jak Inconel lub chromowany krzem .

Elektronika i sprzęt medyczny

Na małą skalę Maszyna do formowania sprężyn CNCs produkować mikrosprężyny do modułów kamer smartfonów i narzędzi chirurgicznych. W tej skali precyzja maszyny w obsłudze drutu tak cienkiego jak 0,1 mm jest najważniejsze.

Końcowe podsumowanie techniczne

Podsumowując, Maszyna do formowania sprężyn CNC reprezentuje szczyt technologii obróbki drutu. Łącząc mocne serwomotory z wyrafinowanym sterowaniem programowym, przekształca prostą szpulę drutu w złożony element mechaniczny. Jego zdolność do wykonywania wielu operacji — podawania, prostowania, gięcia, zwijania i cięcia — w jednym zautomatyzowanym cyklu sprawia, że ​​jest to niezbędny atut dla każdej nowoczesnej fabryki, której celem jest szybka i dokładna produkcja.
