Co to jest maszyna do zwijania sprężyn CNC? Jaka jest jego zasada działania?

◾ Co to jest Maszyna do zwijania sprężyn CNC ?

Zwijarka sprężyn CNC to precyzyjna maszyna sterowana przez „mózg” komputerowy, zaprojektowana specjalnie do zwijania drutu metalowego w sprężyny śrubowe.
Jeśli zwykła maszyna do zwijania sprężyn przypomina mistrza rzemieślniczego posługującego się piłą ręczną, to maszyna do zwijania sprężyn CNC przypomina nowoczesny zakład przetwórczy z precyzyjną nawigacją i zautomatyzowanymi ramionami. Nie wymaga skomplikowanych przekładni mechanicznych do regulacji rozmiaru; po prostu używasz palców na ekranie, wpisujesz kilka poleceń, a maszyna szybko produkuje identyczne sprężyny.

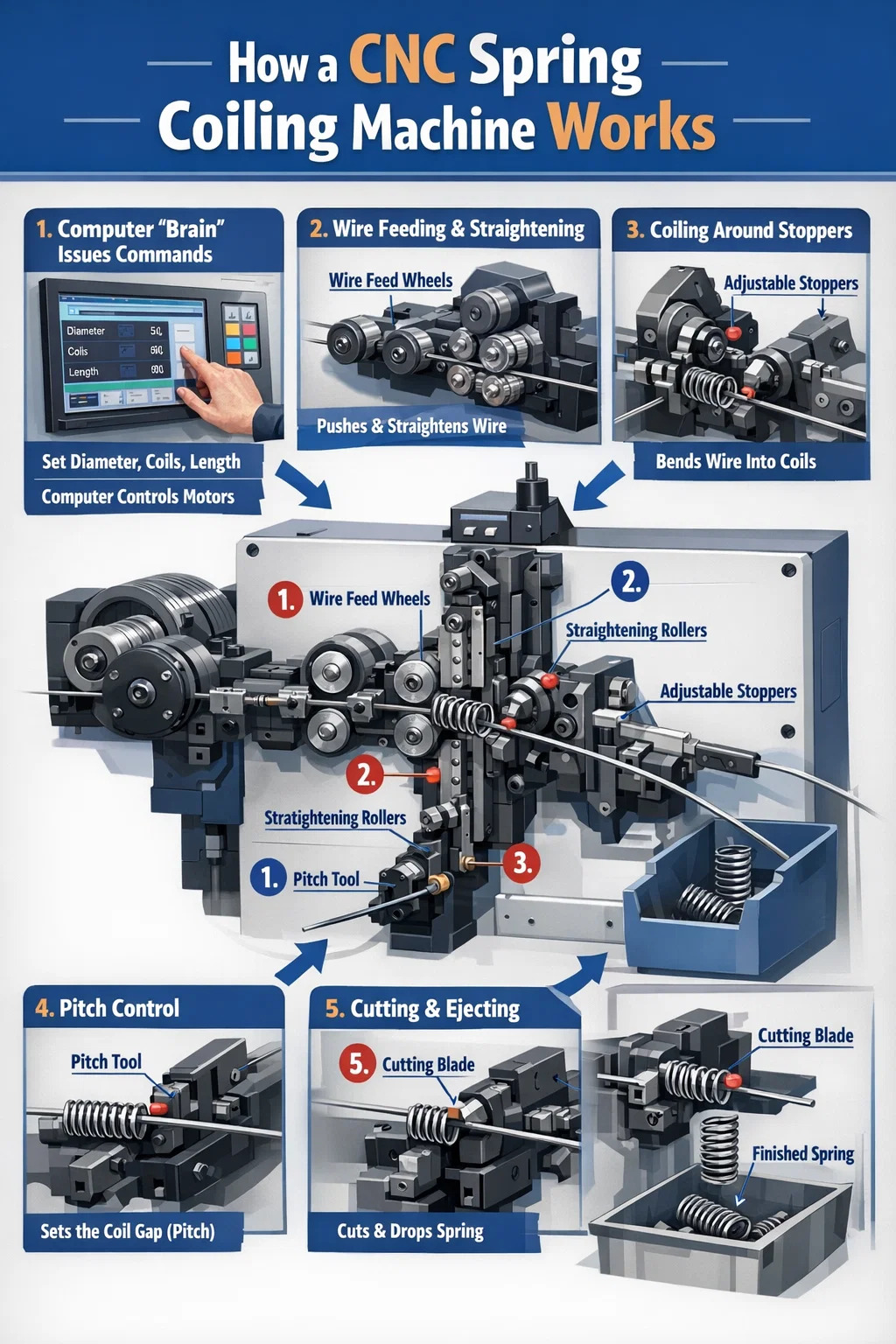

◾ Jak działa maszyna do zwijania sprężyn CNC?

Ta maszyna przekształca sztywny drut stalowy w elastyczne cewki, głównie poprzez następujące precyzyjne kroki:

Komputerowy „mózg” wydaje polecenia:

Operator ustawia średnicę sprężyny, liczbę zwojów i długość całkowitą na panelu sterowania. Komputer przetwarza te parametry na sygnały elektryczne, precyzyjnie sterując wieloma silnikami wewnątrz maszyny. Każdy z tych silników wykonuje swoje specyficzne zadania, niektóre pchają drut, inne zginają go, współpracując płynnie.

Wydajne podawanie drutu i „prostowanie”:

Koło podające drut z tyłu maszyny mocno chwyta drut stalowy, stale popychając go do przodu. Zanim drut wejdzie do obszaru formowania, przechodzi przez szereg poziomo i pionowo rozmieszczonych rolek prostujących. Ten krok usuwa oryginalną pamięć krzywizny drutu, „wyprasowując” go prosto, aby mieć pewność, że powstałe sprężyny nie będą krzywe.

Uderzenie w stopery w celu utworzenia okręgów:

Jest to rdzeń procesu zwijania sprężyny. Kiedy wyprostowany drut stalowy jest wypychany z rurki prowadzącej, uderza w jeden lub dwa niezwykle twarde metalowe zatyczki (zwykle zwane prowadnicami drutu).
Ponieważ kółko podające drut z tyłu nadal przesuwa się do przodu, a stopery blokują drogę, drut nie ma innego wyjścia, jak tylko zgiąć się wzdłuż łuku stoperów.
Genialność maszyny do zwijania sprężyn CNC polega na tym, że komputer może w dowolnym momencie dostosować położenie tych dwóch ograniczników. Im bliżej znajdują się stopery, tym mniejszy okrąg; im dalej od siebie, tym większy okrąg.

Kontrolowanie odstępu (skoku):

Jeśli chcesz, aby sprężyna miała przestrzeń ściskającą, pomiędzy cewkami musi znajdować się szczelina. Maszyna posiada specjalny „popychacz” (narzędzie podziałowe), które dociska drut z boku podczas jego zwijania. Komputer kontroluje siłę i synchronizację tego popychacza, określając, czy sprężyna jest ciasno czy luźno nawinięta.

Precyzyjne cięcie i kształtowanie:

Kiedy sprężyna osiągnie określoną długość lub liczbę zwojów, komputer wydaje polecenie szybkiego wysunięcia ostrza tnącego. To cięcie zapewnia nie tylko precyzyjne położenie, ale także zapewnia czyste, płaskie cięcie. W ten sposób powstaje standardowa sprężyna, która wpada do kosza zbiorczego, a proces natychmiast rozpoczyna się od nowa dla następnej sprężyny.
