Są sześć podstawowych typów sprężyn stosowane w produktach przemysłowych i konsumenckich: sprężyny naciskowe, sprężyny naciągowe, sprężyny skrętowe, sprężyny o stałej sile, sprężyny falowe i sprężyny talerzowe (Belleville). Każdy z nich jest zdefiniowany przez sposób, w jaki przechowuje i uwalnia energię mechaniczną – ściskaną, rozciąganą, skręcaną, obracaną, spłaszczaną lub ułożoną w stos. Właściwy wybór zależy od kierunku obciążenia, dostępnej przestrzeni i tego, ile cykli pracy musi przetrwać dana część, a prawie wszystkie z nich powstają dziś na sterowanej komputerowo maszynie. maszyna wiosenna a nie ręcznie.
Kategoria, do której należy sprężyna, jest w rzeczywistości skrótem oznaczającym zachowanie mechaniczne. Sprężyna naciskowa cofa się. Sprężyna naciągowa cofa się. Sprężyna skrętowa jest odporna na skręcanie. Po naprawieniu tego zachowania wszystko inne – średnica drutu, liczba cewek, geometria końcówki i materiał – to ćwiczenie dostrajające, aby osiągnąć docelowe obciążenie, ugięcie i żywotność.
W tym przewodniku szczegółowo opisano każdy typ sprężyn, materiały, z których się składają, sposób kształtowania każdej z nich przez nowoczesną maszynę do sprężyn, sposób doboru sprężyn przez inżynierów do rzeczywistego przypadku obciążenia, gdzie każdy typ występuje w różnych branżach, typowe punkty awarii, wykończenie i ochronę przed korozją oraz sposób porównywania ofert przy pozyskiwaniu wielkości produkcyjnych.
Sprężyny naciskowe to sprężyny o otwartym zwoju, zaprojektowane tak, aby wytrzymywały siłę ściskającą i odpychały po ściśnięciu. Są najpopularniejszym typem sprężyn w zespołach mechanicznych, występującym w materacach, długopisach, zaworach, układach zawieszenia i matrycach przemysłowych. Kiedy obciążenie ściska cewki razem, sprężyna magazynuje energię i po zwolnieniu obciążenia odpycha wzdłuż tej samej osi.
Ponieważ w stanie spoczynku cewki są od siebie oddalone, sprężynę naciskową można ścisnąć aż do zetknięcia się cewek — jest to stan zwany wysokością stałą. Dobra konstrukcja utrzymuje sprężynę z dala od stałej wysokości podczas normalnej pracy, ponieważ wielokrotne opuszczanie powoduje utwardzanie drutu w miejscu styku i skraca trwałość zmęczeniową. Większość wskazówek inżynieryjnych utrzymuje ugięcie robocze na poziomie około 80 procent lub mniej całkowitego dostępnego przesuwu do pełnej wysokości, pozostawiając margines bezpieczeństwa na wypadek przekroczenia zakresu.
Sprężyny naciskowe są również definiowane przez sposób wykończenia zwojów końcowych. Gładkie końce pozostawiają drut przycięty pod kątem pasującym do spirali, co jest szybkie w produkcji, ale powoduje, że sprężyna lekko kołysze się pod obciążeniem. Kwadratowe końce są szlifowane lub dociskane na płasko, dzięki czemu sprężyna stoi pionowo na płaskiej powierzchni bez przechylania się, a kwadratowe i szlifowane końce idą o krok dalej, szlifując cewkę końcową idealnie na płasko, co jest powszechne wszędzie tam, gdzie sprężyna musi być równomiernie osadzona na płaskiej płycie, na przykład w zespołach zaworów.
Klasa produkcyjna maszyna wiosenna tworzy sprężyny naciskowe poprzez wprowadzenie drutu przez zestaw rolek podających i owijanie go wokół trzpienia lub kołka formującego, a następnie narzędzie odcinające oddziela każdą cewkę na zaprogramowaną długość. Maszyny sterowane CNC mogą utrzymywać tolerancje skoku na tyle wąskie, że wahania napięcia sprężyny nie przekraczają około 3 procent w trakcie serii produkcyjnej, co ma znaczenie w przypadku części, w których krytyczna jest stała siła, takich jak sprężyny zaworów. Linie sprężyn dociskowych o dużej objętości zazwyczaj łączą głowicę zwijającą z wbudowaną stacją szlifierską, dzięki czemu kwadratowe końce można wykończyć bez oddzielnej operacji dodatkowej.
Sprężyny naciągowe to ciasno nawinięte cewki, które wytrzymują siłę ciągnącą i po zwolnieniu starają się powrócić do swojej pierwotnej długości. W przeciwieństwie do sprężyn naciskowych, ich zwoje są w spoczynku umieszczone blisko siebie — zwykle z wbudowanym napięciem początkowym — więc sprężyna zaczyna się rozciągać dopiero, gdy przyłożona siła przekroczy napięcie wstępne. Mechanizmy bram garażowych, trampoliny, drzwi siatkowe i przełączniki dźwigniowe opierają się na sprężynach naciągowych.
Napięcie początkowe jest jedną z bardziej źle rozumianych właściwości sprężyny naciągowej. Ponieważ cewki są ściśle nawinięte podczas formowania, sprężyna wytrzymuje wszelkie naciągnięcia, dopóki przyłożona siła nie przekroczy wbudowanego napięcia – dopiero wtedy zacznie się rozciągać proporcjonalnie do dodanego obciążenia. Projektanci celowo określają to napięcie początkowe, gdyż zbyt małe powoduje zwisanie sprężyny w spoczynku, natomiast zbyt duże powoduje, że mechanizm na początku ruchu wydaje się sztywny.
Większość prac projektowych dotyczących sprężyny naciągowej odbywa się na końcach, a nie na korpusie cewki. Haczyki maszynowe, pętle krzyżowe, pętle boczne i rozszerzone oczka zmieniają sposób mocowania sprężyny i koncentrację naprężeń na zgięciu. Ponieważ zagięcie haka zwykle rozpoczyna się od uszkodzenia zmęczeniowego, geometria haka jest często czynnikiem ograniczającym żywotność sprężyny, a nie sama cewka.
Na nowoczesnej maszynie sprężynowej formowanie haka odbywa się w tym samym cyklu co zwijanie: po nawinięciu korpusu przez narzędzie zwijające, narzędzie pomocnicze obraca się i zagina koniec drutu do kształtu haka przed odcięciem. Dzięki temu utrzymuje się spójne ustawienie haków, co jest jedną z najczęstszych skarg dotyczących jakości, gdy sprężyny naciągowe są formowane ręcznie. Stały kąt haka ma również znaczenie dla sposobu zawieszenia sprężyny w uchwycie montażowym — skręcony hak może wprowadzić niepożądane obciążenie boczne, do przenoszenia którego korpus cewki nigdy nie został zaprojektowany.
Sprężyny skrętowe magazynują energię, gdy są skręcone wokół własnej osi, a nie są popychane lub ciągnięte wzdłuż niej. Korpus cewki jest odporny na przemieszczenia kątowe, a proste nóżki na każdym końcu przenoszą siłę obrotową na zespół. Typowymi przykładami są spinacze do bielizny, pułapki na myszy, systemy przeciwwagi do bram garażowych i zawiasy w drzwiach szafek.
W przeciwieństwie do sprężyn ściskanych i naciągowych, sprężyna skrętowa jest prawie zawsze zaprojektowana do pracy przy nieznacznym zmniejszaniu się średnicy cewki w miarę nawijania się pod obciążeniem. Oznacza to, że wał lub trzpień, na którym jest osadzony, musi mieć luz umożliwiający tę redukcję, w przeciwnym razie cewki zaczną przylegać do wału, zanim sprężyna osiągnie zamierzony skok — szczegół, który zaskakuje wielu początkujących projektantów.
| Funkcja sprężyny skrętowej | Efekt projektu |
|---|---|
| Kierunek cewki (lewy lub prawy) | Musi pasować do kierunku, w którym sprężyna ma się nawijać pod obciążeniem, w przeciwnym razie cewki będą się rozwijać zamiast napinać |
| Konfiguracja nóg | Nogi proste, przegubowe lub kątowe określają sposób przenoszenia momentu obrotowego na otaczający zespół |
| Liczba aktywnych cewek | Więcej cewek ogólnie obniża moment obrotowy i zwiększa dostępny skok obrotowy |
| Styl korpusu (blisko ranny lub rozstawiony) | Cewki blisko uzwojone zmniejszają hałas tarcia pomiędzy cewkami; rozmieszczone cewki zmniejszają ryzyko zawiązania pod dużym obciążeniem |
Poza przykładami z gospodarstwa domowego, sprężyny skrętne pojawiają się w mechanizmach równoważących do ciężkich drzwi uchylnych, sprężynach powrotnych w zespołach zapadkowych i zapadkowych, samozamykaczach zawiasów w szafach i obudowach oraz mechanizmach zaciskowych, w których do połączenia dwóch części potrzebna jest niewielka, stała siła obrotowa bez oddzielnego łącznika.
Sprężyny skrętowe są zwykle formowane na maszynie sprężynowej CNC wyposażonej w obrotową głowicę do gięcia nóg, ponieważ dokładność kąta ramienia wpływa bezpośrednio na osadzenie sprężyny w otworach montażowych. Noga przesunięta nawet o kilka stopni może spowodować niespójność napięcia wstępnego na linii montażowej, dlatego też kąt ramienia jest jednym z pierwszych wymiarów sprawdzanych podczas kontroli wejściowej nowego zestawu narzędzi.
Sprężyny Belleville to podkładki w kształcie stożka, które spłaszczają się pod obciążeniem osiowym. Układanie ich szeregowo zwiększa przesuw, a układanie równoległe zwiększa nośność, co czyni je przydatnymi wszędzie tam, gdzie projektant potrzebuje określonej krzywej siły w bardzo krótkiej przestrzeni osiowej — częstymi przykładami są zespoły kołnierzy śrubowych i ciężkie maszyny. Użyteczną właściwością sprężyn talerzowych jest to, że ich krzywą siły można dostroić na podstawie wysokości stożka w stosunku do ich grubości: płytki stożek zapewnia niemal liniową reakcję siły, podczas gdy wyższy stożek można dostroić tak, aby uzyskać płaską lub nawet przebijającą krzywą siły, co jest przydatne w mechanizmach zwalniających przeciążenie.
Sprężyny faliste mają falisty kształt pierścieniowy zamiast cewki z drutu okrągłego, zapewniając taką samą siłę sprężyny jak sprężyna śrubowa w mniej więcej jednej trzeciej do połowy wysokości ściśniętej. Naprężenie wstępne łożysk i małe złącza elektroniczne preferują sprężyny faliste, gdy przestrzeń osiowa jest ograniczona. Są one zazwyczaj produkowane w wersjach jednoobrotowych, wieloobrotowych i zagnieżdżonych, przy czym wieloobrotowe sprężyny falowe są powszechnie stosowane tam, gdzie dostępna jest większa wysokość robocza, ale przestrzeń promieniowa jest nadal mała.
Walcowana ze wstępnie naprężonej płaskiej taśmy, a nie z okrągłego drutu, sprężyna o stałej sile zapewnia prawie taką samą siłę wyjściową w całym zakresie rozciągania zamiast rosnącej krzywej siły. Zwijane taśmy miernicze, mechanizmy przeciwwagi i szpule kablowe opierają się na tym zachowaniu. Ponieważ taśma jest zwinięta w ciasną rolkę w stanie spoczynku i rozwija się pod obciążeniem, siła wyjściowa pozostaje wyjątkowo płaska w porównaniu ze stale rosnącym oporem sprężyny śrubowej.
Sprężyny gazowe to zupełnie inna kategoria — uszczelniony cylinder ze sprężonym gazem i tłoczyskiem, stosowany tam, gdzie potrzebne jest kontrolowane, tłumione rozciąganie, np. rozpórki luków samochodowych i regulowane krzesła biurowe. Są produkowane na hydraulicznym sprzęcie do napełniania, a nie na maszynie do formowania drutu.
Kategorię specjalizacji uzupełniają dwa mniej popularne, ale wciąż istotne typy. Sprężyny spiralne są płaskimi paskami nawiniętymi w kształt stożka i działają jak sprężyny naciskowe o doskonałej odporności na wyboczenie, tradycyjnie stosowane w zawieszeniach ciężkich pojazdów. Sprężyny serpentynowe są utworzone z ciągłego zygzaka z okrągłego drutu i były kiedyś powszechne w siedzeniach tapicerowanych, cenione za równomierne rozkładanie obciążenia na szerokiej miednicy siedziska, a nie koncentrowanie go w kilku punktach.
Rodzaj produkowanej sprężyny zwykle decyduje o tym, który stop drutu ma sens, a każdy stop zachowuje się inaczej po przepuszczeniu przez maszynę sprężynową.
Dwa wymiary dominują w zachowaniu sprężyny bardziej niż jakakolwiek inna pojedyncza zmienna: średnica drutu i indeks sprężyny, czyli stosunek średnicy cewki do średnicy drutu. Grubszy drut znacznie zwiększa sztywność, ponieważ sztywność sprężyny skaluje się z czwartą potęgą średnicy drutu, podczas gdy niski współczynnik sprężyny (ciasna cewka w stosunku do drutu) zwiększa koncentrację naprężeń po wewnętrznej stronie każdej cewki i utrudnia dokładne uformowanie sprężyny. W większości praktycznych projektów wskaźnik sprężyny mieści się w przedziale od około 4 do 12; sprężyny zwinięte ciaśniej wymagają szczególnej uwagi przy oprzyrządowaniu i korekcji naprężeń, podczas gdy sprężyny zwinięte luźniej mają tendencję do łatwiejszego plątania się i wyginania.
Maszyna sprężynowa CNC zmienia prędkość zwijania, prędkość podawania drutu i docisk sworznia formującego w zależności od załadowanego stopu, ponieważ twardszy drut wymaga większej siły formującej, ale po zwolnieniu narzędzia odskakuje dalej, co nazywa się odzyskiem sprężystym. Maszyny zbudowane do produkcji na dużą skalę zazwyczaj kompensują ten odzysk automatycznie, nadformując każdą cewkę o obliczony margines, co jest jednym z powodów, dla których automatyczne zwijanie w dużej mierze zastąpiło ręczne formowanie na stole warsztatowym w przypadku ilości wykraczających poza prototypy. Nowoczesne maszyny sprężynowe napędzane serwo rejestrują dane kompensacji dla każdej partii, co znacznie ułatwia odtworzenie dokładnej geometrii cewki przy następnym uruchomieniu tej samej partii drutu.
Wybór rodzaju sprężyny to dopiero pierwszy krok. Dobór rozmiaru do konkretnego zastosowania zwykle sprowadza się do trzech powiązanych ze sobą celów: sztywności sprężyny (ile zmienia się siła na jednostkę ugięcia), maksymalnego bezpiecznego naprężenia przy pełnym ugięciu oraz liczby cykli, które sprężyna musi przetrwać, zanim zmęczenie stanie się problemem.
Sztywność sprężyny opisuje, jak sztywna jest sprężyna — dodatkowa siła potrzebna na każdą dodatkową jednostkę ugięcia. W przypadku sprężyny śrubowej prędkość rośnie wraz ze średnicą drutu i maleje wraz ze wzrostem średnicy cewki lub liczby aktywnych cewek. Dwie sprężyny mogą wyglądać prawie identycznie, a mimo to mieć bardzo różne wartości sztywności, jeśli jedna z nich ma nieco większą średnicę cewki lub dwie bardziej aktywne cewki niż druga, dlatego też sztywność sprężyny, a nie tylko wymiary fizyczne, jest liczbą, którą należy określić i sprawdzić.
Sprężyny podlegające sporadycznym zmianom, takie jak sprężyna zatrzaskowa otwierana kilka razy dziennie, można zaprojektować z dużym marginesem naprężenia i prawdopodobnie wytrzymają dłużej niż otaczający je produkt. Sprężyny pracujące w sposób ciągły, takie jak sprężyna zaworowa uruchamiająca się tysiące razy na minutę, należy projektować pod kątem krzywej zmęczenia, a nie pojedynczej szczytowej wartości naprężenia, ponieważ powtarzające się obciążenie znacznie poniżej ostatecznej wytrzymałości materiału może w końcu spowodować inicjację i rozwój pęknięć. Ogólnie rzecz biorąc, utrzymanie szczytowego naprężenia roboczego poniżej około 45 do 50 procent wytrzymałości drutu na rozciąganie jest częstym punktem wyjścia w przypadku sprężyn, które mają przetrwać miliony cykli, chociaż właściwa liczba zawsze zależy od konkretnego stopu i wykończenia powierzchni.
Śrutowanie jest najpowszechniej stosowaną metodą wydłużania trwałości zmęczeniowej sprężyn ściskanych i skrętnych. Wypalanie małych okrągłych materiałów na powierzchni drutu wprowadza płytką warstwę ściskających naprężeń szczątkowych, która jest odporna na naprężenia rozciągające, które w przeciwnym razie spowodowałyby pęknięcie zmęczeniowe na powierzchni. W przypadku sprężyn poddawanych częstym i dużym naprężeniom – klasycznym przykładem są sprężyny zaworowe w samochodach – śrutowanie może znacząco wydłużyć żywotność w porównaniu do niekutej sprężyny o tych samych wymiarach.

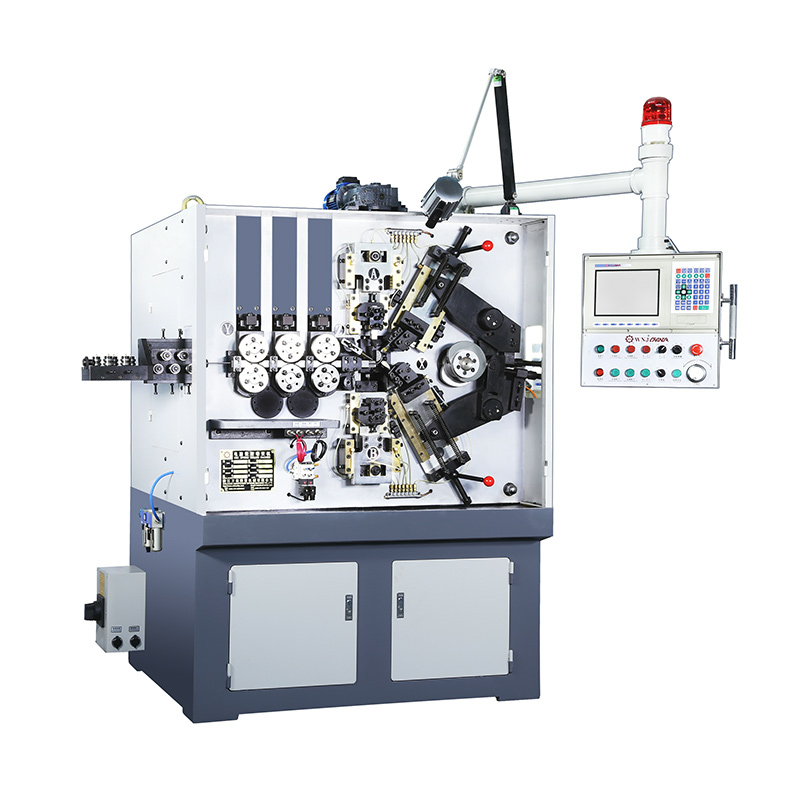

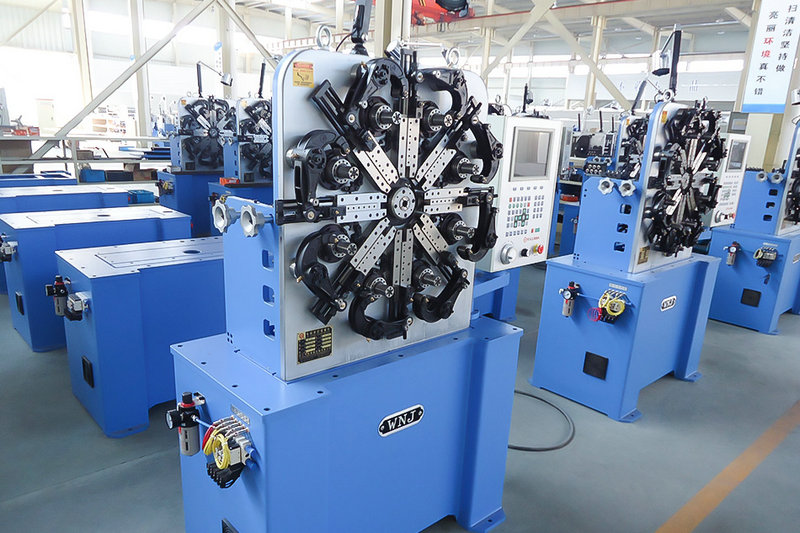

Nowoczesna maszyna do sprężyn CNC zamienia szpulę surowego drutu w gotową, poddaną obróbce cieplnej sprężynę w sekwencji skoordynowanych kroków, a wszystko to jest kontrolowane poprzez zaprogramowany ruch serwo, a nie mechaniczne krzywki w starszym sprzęcie.
Starsze zwijarki napędzane krzywką wykorzystują fizyczne krzywki i mechaniczne ograniczniki do kontrolowania skoku i długości, co oznacza, że zmiana konstrukcji sprężyny wymaga wymiany oprzyrządowania fizycznego. Maszyna do sprężyn CNC zastępuje większość tych krzywek mechanicznych niezależnie zaprogramowanymi osiami serwo, więc przełączanie między konstrukcjami sprężyn — w tym zupełnie różnymi typami, takimi jak przejście ze sprężyny naciskowej na sprężynę skrętową — polega w dużej mierze na załadowaniu nowego programu i dostosowaniu oprzyrządowania, a nie na przebudowie maszyny. Ta elastyczność jest jednym z głównych powodów, dla których małe i średnie serie wiosenne stały się w ciągu ostatnich dwudziestu lat znacznie bardziej opłacalne.
| Przemysł | Typowe typy sprężyn | Dlaczego ten typ |
|---|---|---|
| Motoryzacja | Kompresja, skręcanie, dysk | Zawory i sprzęgła o wysokim cyklu pracy wymagają śrutowanych sprężyn dociskowych; sprężyny talerzowe wytrzymują duże obciążenia w małej przestrzeni osiowej |
| Meble i sprzęt AGD | Kompresja, rozciąganie, stała siła | Mechanizmy foteli i prowadnice szuflad wymagają stałej, umiarkowanej siły o stałym lub delikatnie rosnącym natężeniu |
| Elektronika i złącza | Fala, mała kompresja | Ograniczony luz wewnętrzny sprzyja niskoprofilowym sprężynom falowym w przypadku napięcia wstępnego styku |
| Rolnictwo i sprzęt ciężki | Kompresja, skręcanie | Sprężyny o dużej średnicy i dużej średnicy muszą wytrzymać obciążenia udarowe na zewnątrz, co sprzyja powłokom odpornym na korozję |
| Urządzenia medyczne | Kompresja, rozciąganie, skręcanie (miniaturowe) | Ze względu na łatwość czyszczenia preferowany jest drut nierdzewny, z wąskimi tolerancjami dla bardzo małych średnic drutu |
Wybór materiału sprężyny zapewnia największą odporność na korozję, ale powłoki i wykończenia stanowią kolejną warstwę ochronną i mogą również zmienić wygląd sprężyny i właściwości cierne.
Grubość powłoki ma większe znaczenie, niż mogłoby się wydawać w przypadku sprężyn o małej tolerancji, ponieważ nawet cienka warstwa powłoki zmienia nieznacznie efektywną średnicę drutu i może zmienić sztywność sprężyny w przypadku bardzo małych sprężyn. W przypadku sprężyn o wąskich tolerancjach sztywności badanie zwykle przeprowadza się po pokryciu powłoką, a nie przed, więc podane wartości odzwierciedlają część w stanie faktycznie zamontowanym.
Nierówny odstęp cewek zwykle wynika z tego, że drut nie został całkowicie wyprostowany przed nawinięciem, zużyte rolki podające ślizgają się na powierzchni drutu lub narzędzie podziałowe wyszło poza kalibrację. W maszynie sprężynowej CNC jest to często wykrywane wcześnie poprzez wbudowany pomiar podziałki wbudowany w samą stację zwijania.
Większość pęknięć zmęczeniowych zaczyna się od wady powierzchni – zadrapania, wgłębienia powstałego w wyniku korozji lub koncentracji naprężeń na zakręcie lub haku – a nie w środku gładkiego zwoju. Poprawa wykończenia powierzchni, dodanie śrutowania lub przeprojektowanie ostrego promienia haka to typowe rozwiązania po zidentyfikowaniu wzoru uszkodzenia zmęczeniowego.
Trwałe zestalenie opisuje sprężynę, która po odgięciu nie powraca już do swojej pierwotnej swobodnej długości, zwykle z powodu naprężenia przekraczającego granicę sprężystości materiału — często w wyniku wielokrotnego ściskania do stałej wysokości lub w wyniku pracy w wyższej temperaturze niż stop drutu został oceniony. Właściwe odprężanie po zwinięciu zmniejsza ryzyko zestalenia poprzez złagodzenie resztkowych naprężeń formujących, zanim sprężyna przejdzie swój pierwszy cykl roboczy.
Na większość różnic w kosztach pomiędzy ofertami wiosennymi wpływa kilka zmiennych, niezależnie od tego, jaki typ jest produkowany.
Porównując oferty dostawców, warto zadać sobie pytanie, w jaki sposób sprawdzane jest obciążenie i szybkość — większość renomowanych producentów testuje próbkę z każdej partii produkcyjnej za pomocą testera siły i przemieszczenia, zamiast polegać wyłącznie na kontroli wymiarów, ponieważ dwie sprężyny mogą mierzyć identycznie i nadal działać inaczej, jeśli twardość drutu różni się nieznacznie w zależności od partii drutu.
Najszybszym sposobem zawężenia typu sprężyny jest zapytanie, w którym kierunku przykładana jest siła i ile dostępnej przestrzeni osiowej:
Sprężyny naciskowe są najpowszechniej produkowanym typem, ponieważ zwykła siła odpychająca obejmuje większość zastosowań mechanicznych i konsumenckich, od kojców po rdzenie materacy.
Sprężyna naciskowa jest odporna na ściskanie, a jej zwoje są rozstawione w spoczynku, podczas gdy sprężyna naciągowa jest odporna na rozciąganie, a jej zwoje są ściśle ze sobą połączone w stanie spoczynku, zwykle z haczykowatymi lub zapętlonymi końcami do montażu.
Tak. Większość nowoczesnych maszyn CNC do sprężyn jest przeprogramowywana, a nie przebudowywana mechanicznie, aby przełączać się między formowaniem ściskającym, rozciągającym i skrętnym, ponieważ różnica sprowadza się do zmian oprzyrządowania i aktualizacji parametrów zwijania, nachylenia i zginania w oprogramowaniu sterującym.
Zagięcia skupiają naprężenia w znacznie większym stopniu niż gładko nawinięta cewka, więc haki na sprężynach naciągowych i ramiona na sprężynach skrętnych są zazwyczaj pierwszym punktem awarii w przypadku powtarzających się cykli, dlatego też geometria haka i ramienia przyciąga tyle samo uwagi projektowej, co sama cewka.
W większości przypadków modernizacji tak — sprężyna falista może zapewnić porównywalną siłę do sprężyny śrubowej, zajmując mniej więcej jedną trzecią do połowy wysokości po ściśnięciu, dlatego są one powszechne w konstrukcjach łożysk i złączy o ograniczonej przestrzeni.
Wskaźnik sprężyny to stosunek średnicy cewki do średnicy drutu. Niski indeks oznacza ciasno zwiniętą sprężynę z większym skupieniem naprężeń na wewnętrznej krawędzi cewki, podczas gdy wysoki indeks oznacza luźno zwiniętą sprężynę, która jest łatwiejsza do formowania, ale bardziej podatna na wyboczenie i splątanie — większość praktycznych projektów pozostaje w średnim zakresie, aby zachować równowagę między możliwościami produkcyjnymi i wydajnością.
Tak, w przypadku sprężyn poddawanych dużym naprężeniom i obciążeniom cyklicznym. Naprężenia ściskające wprowadzone na powierzchnię drutu wytrzymują naprężenia rozciągające, które inicjują pęknięcia zmęczeniowe, dlatego śrutowanie jest standardową praktyką w wymagających zastosowaniach, takich jak sprężyny zaworów samochodowych, mimo że dodaje dodatkowy etap procesu.
Twardość i średnica drutu mogą się nieznacznie różnić w zależności od partii walcarki, nawet w akceptowalnym zakresie tolerancji, dlatego konsekwentni producenci testują próbkę z każdej partii za pomocą testera siły i przemieszczenia, zamiast zakładać, że sama zgodność wymiarowa gwarantuje stałe obciążenie i szybkość.
