Projekt sprężyny skrętowej: równania, materiały i przewodnik po maszynach

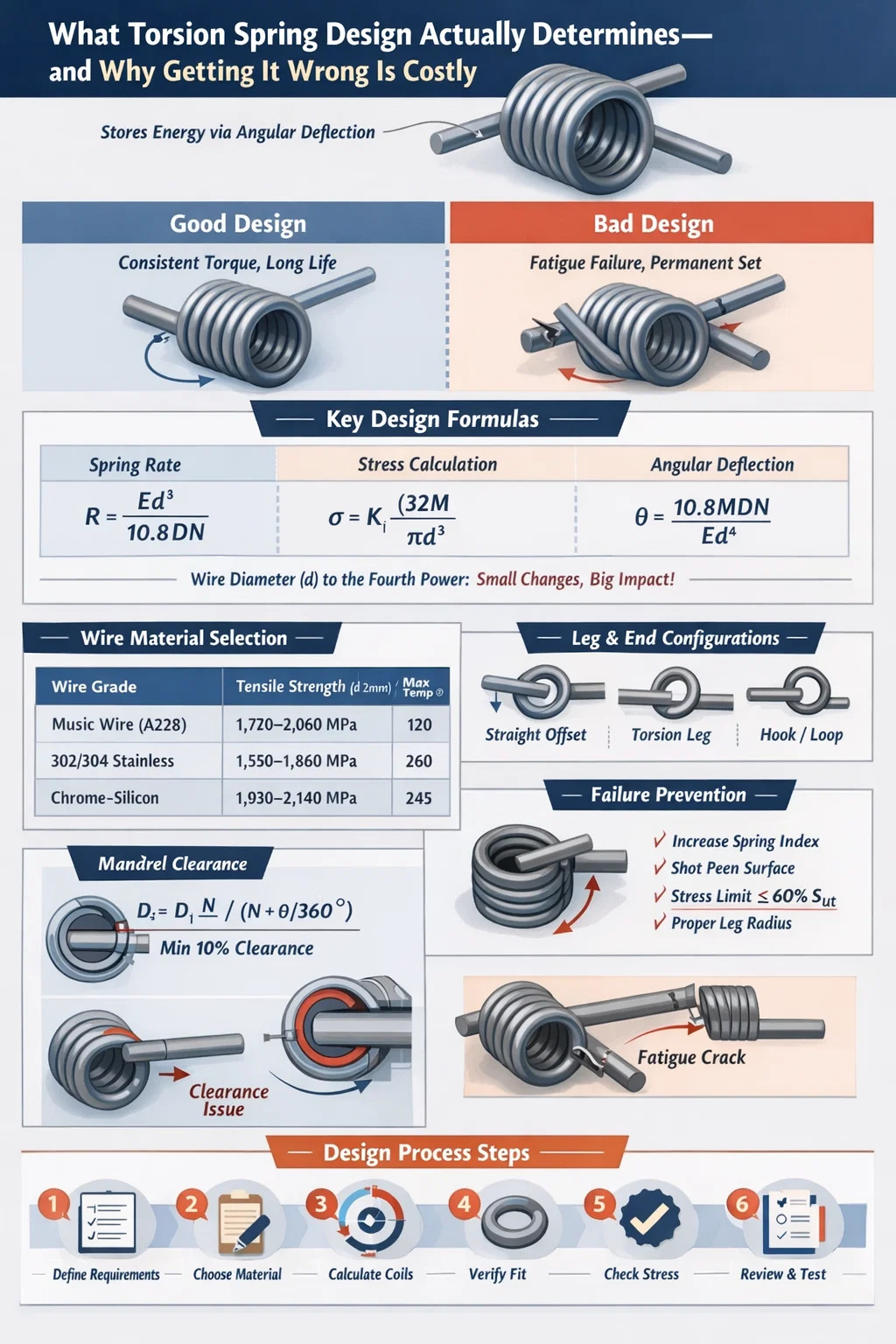

O czym tak naprawdę decyduje projekt sprężyny skrętowej — i dlaczego pomyłka jest kosztowna

Projektowanie sprężyny skrętowej to proces określania geometrii, materiału, charakterystyki obciążenia i tolerancji produkcyjnych sprężyny magazynującej energię poprzez ugięcie kątowe, a nie liniowe ściskanie lub rozciąganie. Jeśli zaprojektujesz prawidłowo, sprężyna zapewni stały moment obrotowy przez tysiące — lub miliony — cykli. Jeśli popełnisz błąd, grozi Ci przedwczesna awaria zmęczeniowa, trwałe ustawienie lub nieprzewidywalne krzywe momentu obrotowego, które niszczą dalszy mechanizm.

Najbardziej krytycznym wynikiem projektu jest współczynnik sprężyny (moment obrotowy na stopień obrotu) , zazwyczaj wyrażane w N·mm/° lub lb·in/°. Każdy inny parametr — średnica drutu, średnica cewki, liczba aktywnych cewek, geometria nóg, konfiguracja końców — wpływa na tę liczbę. Maszyna ze sprężynami skrętnymi może wyprodukować tylko to, co określono w projekcie, dlatego precyzja na etapie projektowania eliminuje kosztowne przeróbki na hali produkcyjnej.

W tym artykule omówiono cały proces projektowania: od podstawowych równań i doboru materiałów po ograniczenia produkcyjne nałożone przez maszyny ze sprężynami skrętowymi, typowe tryby awarii i praktyczne strategie tolerancji stosowane w produkcji na dużą skalę.

Podstawowe równania projektowe, które każdy inżynier musi znać

Konstrukcja sprężyny skrętowej opiera się na zestawie dobrze ugruntowanych równań mechanicznych. Zrozumienie ich nie jest opcjonalne — decydują one o tym, czy sprężyna przetrwa swój okres użytkowania, czy też ulegnie uszkodzeniu w ciągu pierwszych kilku tysięcy cykli.

Formuła stawki wiosennej

Wartość siły sprężystości kątowej R oblicza się ze wzoru:

R = Ed⁴ / (10,8 D N)

Gdzie E to moduł sprężystości (MPa), d to średnica drutu (mm), D to średnia średnica cewki (mm), a N to liczba aktywnych cewek. Dla drutu ciągnionego na twardo ze stali węglowej E ≈ 196 500 MPa; dla stali nierdzewnej 302/304, E ≈ 193 000 MPa; dla chromu i krzemu (SAE 9254), E ≈ 201 000 MPa.

Zauważ, że średnica drutu jest podana do potęgi czwartej. Zwiększenie d zaledwie o 10% zwiększa sztywność sprężyny o około 46%. Właśnie dlatego średnica drutu jest najbardziej wrażliwą zmienną w każdej konstrukcji sprężyny skrętowej — małe odchylenie tolerancji ma nadmierny wpływ na ostateczną sztywność sprężyny.

Obliczanie naprężeń i współczynnik korekcji Wahla

Naprężenie zginające drutu sprężyny skrętowej wynosi:

σ = K_i × (32M) / (πd³)

Gdzie M to przyłożony moment (N·mm), d to średnica drutu, a K_i to współczynnik korekcji naprężenia włókna wewnętrznego (zwany także współczynnikiem Wahla dla sprężyn skrętowych). K_i uwzględnia efekty krzywizny i jest definiowane jako:

K_i = (4C² – C – 1) / (4C(C – 1))

Gdzie C jest indeksem sprężyny = D/d. Dla indeksu sprężystości 6 (wartość wspólna) K_i ≈ 1,24. Dla ciasnej cewki o C = 4, K_i wzrasta do około 1,40. Oznacza to, że ciasno zwinięta sprężyna wykazuje o 13% większe naprężenie na włóknie wewnętrznym przy tym samym przyłożonym momencie — znacząca różnica, gdy ograniczeniem projektowym jest trwałość zmęczeniowa.

Ugięcie kątowe pod obciążeniem

Całkowite odchylenie kątowe θ (w stopniach) wynosi:

θ = 10,8 M re N / (E d⁴)

To równanie jest odwrotnością wzoru na sztywność sprężyny. Informuje, o ile sprężyna obraca się dla danego przyłożonego momentu obrotowego. W zastosowaniach takich jak zawiasy do drzwi samochodowych lub podnośniki szyb, znajomość dokładnego kąta odchylenia na każdym poziomie momentu obrotowego ma kluczowe znaczenie przy pakowaniu mechanizmów.

Zmiana średnicy cewki pod wpływem ugięcia

Jedna cecha charakterystyczna dla sprężyn skrętnych: średnica cewki zmienia się w miarę nawijania lub rozwijania sprężyny. Przy nawijaniu w kierunku zamykania (cewki dokręcają się) średnia średnica maleje. Nowa średnia średnica D₂ wynosi:

D₂ = D₁ N / (N θ/360°)

W przypadku sprężyny z 8 aktywnymi zwojami obracającymi się o 90° D₂ = D₁ × 8 / 8,25 = 0,970 × D₁ – redukcja o 3%. Jeżeli sprężyna pracuje nad trzpieniem, projektant musi sprawdzić, czy D₂ nadal zapewnia odpowiedni luz; zakłócenia przy maksymalnym ugięciu powodują katastrofalne skoki momentu obrotowego i przedwczesną awarię. Standardową praktyką projektową jest utrzymanie co najmniej 10% luzu pomiędzy odchyloną średnicą wewnętrzną cewki a zewnętrzną średnicą trzpienia .

Wybór materiału: Dopasowanie gatunku drutu do wymagań aplikacji

Wybór materiału jest nierozerwalnie związany z konstrukcją sprężyny skrętowej. Drut musi zapewniać wymaganą wytrzymałość na rozciąganie, wytrzymałość i odporność na korozję w całym zakresie temperatur roboczych, pozostając jednocześnie zgodnym z możliwościami formowania maszyny ze sprężynami skrętnymi.

Do większości zastosowań przemysłowych — zawiasów drzwiowych, zatrzasków, zwijaczy i złączy elektrycznych — Przewód muzyczny (ASTM A228) jest wyborem domyślnym . Wysoka wytrzymałość na rozciąganie i stała jakość powierzchni zapewniają trwałość zmęczeniową przekraczającą 500 000 cykli przy poziomach naprężeń do 70% maksymalnej wytrzymałości na rozciąganie. Drut ciągniony na twardo kosztuje 10–15% mniej, ale ma bardziej chropowate wykończenie powierzchni i większą zmienność wytrzymałości na rozciąganie, dzięki czemu jest bardziej odpowiedni do zastosowań statycznych lub niskocyklowych.

Drut chromowo-krzemowy, choć droższy, jest standardowym wyborem w przypadku sprężyn zaworowych i sprężyn powrotnych hamulców samochodowych, gdzie temperatury robocze sięgają 200–240°C i należy zminimalizować relaksację naprężeń. Jest również bardziej wymagający dla maszyny ze sprężynami skrętowymi, ponieważ jej wyższa twardość przyspiesza zużycie narzędzi – jest to czynnik, który należy omówić z producentem podczas przeglądu projektu.

Brąz fosforowy i miedź berylowa pojawiają się w sprężynach złączy elektrycznych, gdzie przewodność ma znaczenie obok wydajności mechanicznej. W szczególności miedź berylowa, choć droga, osiąga wytrzymałość na rozciąganie zbliżającą się do 1400 MPa i utrzymuje doskonałą odporność na wiązanie, dzięki czemu nadaje się do precyzyjnych instrumentów o wąskich tolerancjach momentu obrotowego przez dłuższy okres użytkowania.

Konfiguracja nóg i końcówek: często niedoceniana, zawsze krytyczna

Konfiguracja końcowa sprężyny skrętowej — kształt nóg, miejsce styku z współpracującymi częściami i jaka ich geometria — wpływa bezpośrednio na trzy rzeczy: efektywną liczbę aktywnych cewek, koncentrację naprężeń w miejscu połączenia nogi z korpusem oraz to, co realistycznie może uformować maszyna ze sprężynami skrętnymi.

Typowe typy końcówek i ich kompromisy

• Proste, przesunięte nogawki — Najczęściej. Noga rozciąga się stycznie od ciała. Łatwe do formowania na maszynie ze sprężynami skrętnymi CNC; stanowi w przybliżeniu połowę długości nogi w liczbie aktywnych cewek.
• Proste nogi skrętne (promieniowe) — Noga rozciąga się promieniowo do wewnątrz lub na zewnątrz. Łatwiejsze ustawienie na maszynie, ale powoduje bardziej złożony rozkład naprężeń w punkcie przejścia zgięcia.
• Haczyki i pętle — Używane, gdy sprężyna musi być przymocowana do sworznia lub wału bez dodatkowego łącznika. Geometrię haka można precyzyjnie uformować za pomocą maszyny ze sprężynami skrętowymi CNC, ale wymaga to zmiany narzędzi i wydłuża czas cyklu o 8–15% w zależności od złożoności.
• Krótkie i długie styczne nogi — Długość ramienia wpływa na wielkość momentu obrotowego przenoszoną na punkt obciążenia oraz na ustawienie sprężyny w zespole. Dłuższe nogi zwiększają ramię dźwigni i zmniejszają siłę potrzebną do osiągnięcia danego momentu obrotowego, ale jednocześnie zwiększają naprężenie zginające u nasady nogi.
• Skrzyżowany środek (podwójny skręt) — Dwa korpusy sprężyn skrętnych połączone centralnie, nawinięte w przeciwnych kierunkach. Stosowany, gdy moment obrotowy musi być symetryczny, a ograniczenia przestrzenne uniemożliwiają użycie dwóch oddzielnych sprężyn. Skomplikowany do ustawienia na maszynie ze sprężynami skrętnymi; zazwyczaj zarezerwowane dla zastosowań motoryzacyjnych lub przemysłowych o dużej objętości, gdzie uzasadniona jest inwestycja w oprzyrządowanie.

Aktywny wkład cewki z nóg

Efektywna liczba aktywnych cewek N_a obejmuje udział nóg. W przypadku prostych nóg standardowe przybliżenie dodaje L/(3πD) do liczby zwojów ciała, gdzie L jest całkowitą długością obu nóg. W przypadku sprężyny o średniej średnicy zwoju 20 mm i dwóch odnóg 30 mm dodaje to około 30/(3π×20) ≈ 0,16 zwojów — niewielka, ale nietrywialna korekta, gdy wymagane są wąskie tolerancje naprężenia sprężyny (± 5% lub więcej).

Ignorowanie tej korekty prowadzi do systematycznych błędów sztywności sprężyn, które stają się widoczne podczas kontroli pierwszego artykułu, co wymaga korekty liczby zwojów i dodatkowego czasu na konfigurację maszyny ze sprężynami skrętowymi CNC.

Jak Maszyna ze sprężyną skrętową Kształtuje to, co da się wyprodukować

Maszyna ze sprężynami skrętowymi — w szczególności maszyna zwijająca CNC ze sprężyną skrętową — formuje drut, zginając go wokół trzpienia zwijającego, jednocześnie kształtując ramiona i elementy końcowe. Zrozumienie, co maszyna może, a czego nie może zrobić, jest niezbędne na etapie projektowania, przed wycięciem oprzyrządowania.

Zakres średnic drutu i ograniczenia indeksu sprężyny

Standardowe maszyny ze sprężynami skrętowymi CNC obsługują druty o średnicach od około 0,10 mm do 16 mm, w zależności od klasy maszyny. Podstawowe zwijarki CNC o grubości 0,3–3,5 mm; ciężkie maszyny przemysłowe obsługują drut o średnicy 3–16 mm. W przypadku większości serii produkcyjnych wskaźnik sprężyny (D/d) jest praktycznie ograniczony od 4 do 16:

• C poniżej 4: Cewka jest zbyt ciasna; maszyna ze sprężynami skrętnymi ma trudności z osiągnięciem stałego skoku, a duża krzywizna radykalnie zwiększa naprężenia włókien wewnętrznych. Sprężyny o C < 4 prawie zawsze wykazują przedwczesne zmęczenie na wewnętrznej powierzchni cewki.
• C powyżej 16: Cewka jest luźna, a drut ma tendencję do wyginania się podczas formowania. Pogorszona jest powtarzalność wymiarowa — typowa zmiana średnicy cewki powyżej C = 16 wynosi ± 3–4%, w porównaniu z ± 1% osiągalnym przy C = 6–10.

Najlepszym miejscem do produkcji maszyn ze sprężynami skrętnymi jest C = 6 do C = 12 , gdzie siły formujące są możliwe do opanowania, zużycie narzędzi jest przewidywalne, a tolerancje wymiarowe można osiągnąć przy dużych prędkościach produkcyjnych.

Możliwości maszyny ze sprężynami skrętnymi CNC: osie i precyzja

Nowoczesne maszyny CNC ze sprężynami skrętowymi — takie jak firmy Wafios, Numalliance czy Simplex — działają z 4 do 8 sterowanymi osiami. Kluczowe możliwości obejmują:

• Programowalny kąt nóg w krokach co 0,1°, umożliwiający precyzyjną kontrolę początkowego kąta pomiędzy obiema nogami (kąt wolny)
• Prędkość podawania drutu do 200 m/min na maszynach wysokoobrotowych dla drutu o małej średnicy, co przekłada się na wydajność produkcji 100–300 sprężyn na minutę dla prostych geometrii
• Automatyczna kompensacja sprężynowania, gdy oprogramowanie sterujące maszyny wstępnie wygina drut poza docelowy kąt, aby uwzględnić powrót sprężystości – krytyczne dla osiągnięcia tolerancji kąta swobodnego wynoszącej ±2° lub więcej
• Pomiar momentu obrotowego na linii w niektórych zaawansowanych systemach, w których sprężyna jest testowana natychmiast po uformowaniu, a części przekraczające tolerancję są automatycznie odrzucane

Kąt swobodny — kąt między dwoma nogami w stanie nieobciążonym — jest jednym z najtrudniejszych do kontrolowania parametrów. Tolerancja kąta swobodnego od ±3° do ±5° to standardowa zdolność produkcyjna; ±1° do ±2° można osiągnąć w przypadku najwyższej klasy maszyn ze sprężynami skrętnymi CNC i kwalifikacją procesu, ale przy wyższym koszcie na sztukę. Projektanci powinni określić najwęższą tolerancję, jakiej faktycznie potrzebują, a nie najwęższą, jaką uważają za możliwą — przekroczenie tolerancji kąta swobodnego może podwoić lub potroić koszt części bez poprawy funkcjonalności produktu.

Obróbka cieplna po formowaniu

Po uformowaniu sprężyny skrętowe wykonane z drutu hartowanego (drut muzyczny, ciągniony na twardo, stal nierdzewna) poddawane są wypalaniu odprężającemu w niskiej temperaturze — zwykle 175–230°C przez 20–30 minut. Zmniejsza to naprężenia szczątkowe indukowane podczas zwijania, stabilizuje kąt swobodny i zmniejsza ustawienie podczas pracy. Sprężyny chromowo-krzemowe i chromowo-wanadowe powstają z drutu wyżarzanego, a następnie po zwinięciu są hartowane w oleju i odpuszczane do końcowej twardości, co zapewnia większą kontrolę nad właściwościami materiału, ale wymaga dodatkowych etapów procesu na linii maszyn do sprężyn skrętnych.

Śrutowanie, stosowane po obróbce cieplnej, wywołuje na powierzchni drutu ściskające naprężenia własne, podnosząc granicę wytrzymałości zmęczeniowej o 20–30% dla sprężyn pracujących przy zginaniu odwrotnym. W przypadku sprężyn skrętnych stosowanych w zastosowaniach wymagających dużej liczby cykli (powyżej 500 000 cykli) prawie zawsze zaleca się śrutowanie pomimo dodania 15–25% do kosztu części, ponieważ alternatywa — uszkodzenie zmęczeniowe w terenie — jest znacznie droższa.

Analiza zmęczenia i przewidywanie trwałości sprężyn skrętnych

Zniszczenie zmęczeniowe jest dominującym rodzajem uszkodzenia sprężyn skrętnych pod obciążeniem cyklicznym. Rozpoczyna się na wewnętrznej powierzchni cewki (gdzie naprężenie zginające jest największe ze względu na krzywiznę) lub na styku nogi z ciałem (punkt koncentracji naprężeń). Przewidywanie trwałości zmęczeniowej wymaga zrozumienia zarówno amplitudy naprężenia, jak i naprężenia średniego.

Zmodyfikowane kryterium Goodmana dotyczące zmęczenia wiosennego

Zmodyfikowane kryterium Goodmana wiąże dopuszczalną amplitudę naprężenia σ_a ze średnim naprężeniem σ_m:

σ_a / S_e σ_m / S_ut = 1

Gdzie S_e to granica wytrzymałości, a S_ut to ostateczna wytrzymałość na rozciąganie. Dla drutu muzycznego S_e ≈ 0,45 × S_ut dla próbek polerowanych. Współczynniki korygujące wykończenie powierzchni redukują to do około 0,35–0,38 × S_ut dla drutu produkcyjnego o standardowej jakości powierzchni.

Parabola Gerbera jest czasami używana jako alternatywa dla linii Goodmana, ponieważ lepiej pasuje do danych empirycznych dotyczących zmęczenia sprężyny przy wysokich średnich poziomach naprężenia. Jednakże Goodman pozostaje bardziej konserwatywny i jest preferowany w zastosowaniach krytycznych dla bezpieczeństwa.

Praktyczne docelowe wartości współczynnika naprężenia

W praktycznej konstrukcji sprężyn skrętnych następujące docelowe współczynniki naprężeń zapewniają niezawodne właściwości zmęczeniowe:

• Dla nieskończonej żywotności (>10⁷ cykli): maksymalne naprężenie zginające ≤ 55–60% S_ut
• Dla >1×10⁶ cykli: maksymalne naprężenie ≤ 65–70% S_ut
• Dla zastosowań statycznych lub <10 000 cykli: maksymalne naprężenie ≤ 80% S_ut
• Dla sprężyn z śrutowaniem: dopuszczalne poziomy naprężeń zwiększają się o 15–20% we wszystkich kategoriach

Wartości docelowe należy obliczyć przy użyciu wzoru skorygowanego o naprężenia i współczynnika Wahla. Zastosowanie równania nominalnego naprężenia zginającego bez korekcji krzywizny powoduje zaniżenie rzeczywistego naprężenia drutu o 15–35% w zależności od indeksu sprężyny — potencjalnie katastrofalny błąd w projektowaniu wysokocyklowym.

Relaksacja stresu i trwały zestaw

Sprężyny skrętowe pod stałym obciążeniem mogą wykazywać trwałe zestalenie — trwałą zmianę kąta swobodnego w czasie z powodu pełzania materiału drutu. Trwałe odkształcenie zależy od temperatury i staje się znaczące powyżej 100°C dla drutu ze stali węglowej. Maksymalne dopuszczalne trwałe naprężenie ustawione na mniej niż 2% w ciągu 1000 godzin w temperaturze pokojowej wynosi około 65% S_ut dla przewodu muzycznego i 70% dla chromowo-krzemowego.

W zastosowaniach, w których sprężyna utrzymywana jest w pozycji ściśniętej (jak w wielu mechanizmach samochodowych i urządzeniach), projektant musi sprawdzić, czy utrzymujące się naprężenie przy maksymalnym ugięciu nie przekracza tych wartości granicznych. Niezastosowanie się do tego powoduje spadek momentu obrotowego w całym okresie użytkowania produktu — częsta skarga, która ma bezpośrednie korzenie w nadzorze nad projektem sprężyny skrętowej.

Strategia tolerancji: co określić, a czego nie przesadnie określać

Określenie tolerancji na rysunku sprężyny skrętowej ma miejsce w przypadku, gdy ocena inżynierska krzyżuje się z kosztem produkcji. Każda tolerancja węższa niż standardowe możliwości produkcyjne wymaga dodatkowej kontroli procesu, zwiększonej częstotliwości kontroli lub wolniejszych czasów cykli maszyny ze sprężynami skrętowymi – a wszystko to zwiększa koszty.

Standardowe osiągalne tolerancje w produkcji

Najważniejszą tolerancją, którą należy poprawnie określić, jest moment obrotowy przy określonym kącie testowym, a nie samo napięcie sprężyny. Tolerancja momentu obrotowego pod określonym kątem jest bardziej bezpośrednio powiązana z funkcją produktu — mówi producentowi dokładnie, co sprężyna musi dostarczyć w punkcie swojego ruchu, który ma znaczenie dla zespołu. Samo napięcie sprężyny nie mówi nic, jeśli kąt swobodny się zmienia.

Powszechnym i skutecznym podejściem jest określenie: (1) momentu obrotowego przy minimalnym kącie roboczym, (2) momentu obrotowego przy maksymalnym kącie roboczym oraz (3) swobodnego kąta z szeroką tolerancją. Ta specyfikacja funkcjonalna zapewnia operatorowi maszyny ze sprężynami skrętowymi maksymalną swobodę optymalizacji procesu formowania, zapewniając jednocześnie prawidłowe działanie sprężyny w zespole.

Notatki rysunkowe zapobiegające błędnej interpretacji

Rysunek sprężyny skrętowej powinien zawsze określać:

• Kierunek wiatru (prawy lub lewy) – krytyczny dla konfiguracji maszyny ze sprężynami skrętowymi i kierunku wytwarzania momentu obrotowego w zespole
• Niezależnie od tego, czy momenty obrotowe i kąty są mierzone z trzpieniem czy bez niego
• Kierunek obciążenia (kierunek zamykania lub otwierania w stosunku do kierunku nawinięcia)
• Wymagania dotyczące wykończenia powierzchni i powłok (cynkowanie, fosforanowanie, pasywacja)
• Czy wymagane jest ustawienie wstępne (nadmierne odchylenie w celu zmniejszenia ustawienia) i pod jakim kątem

Pomijanie kierunku wiatru na rysunku jest jednym z najczęstszych i kosztownych błędów przy zakupie sprężyn skrętnych. Prawa sprężyna skrętowa nawinięta w kierunku zamykania generuje rosnący moment obrotowy w miarę zamykania – jeśli zespół wymaga momentu zamykającego pochodzącego od lewej sprężyny, mechanizm będzie działał odwrotnie lub nie będzie działał wcale.

Typowe tryby awarii i sposób, w jaki zapobiega im konstrukcja sprężyny skrętowej

Zrozumienie trybów awarii nie jest zadaniem inżynierii pośmiertnej — jest to wkład w projekt. Każdy tryb awarii jest powiązany z konkretnymi decyzjami projektowymi, które mogą temu zapobiec lub złagodzić skutki.

Pękanie zmęczeniowe na wewnętrznej powierzchni cewki

Największe naprężenia zginające w sprężynie skrętowej występują na wewnętrznym włóknie każdej cewki ze względu na efekt krzywizny (wyrażony przez współczynnik Wahla). W tym miejscu rozpoczynają się pęknięcia zmęczeniowe, które rozprzestrzeniają się poprzecznie do średnicy drutu, powodując nagłe pęknięcie. Strategie zapobiegawcze:

• Zwiększ indeks sprężyny, aby zmniejszyć K_i — przejście z C = 4 do C = 6 zmniejsza naprężenia włókien wewnętrznych o około 12%
• Zastosować śrutowanie w celu wprowadzenia naprężeń ściskających na powierzchni
• Zmniejsz naprężenie szczytowe poprzez większą średnicę drutu lub zmniejszoną średnią średnicę cewki
• Upewnij się, że powierzchnia drutu jest wolna od szwów, zakładek i wżerów — są to punkty koncentracji naprężeń, które radykalnie zmniejszają trwałość zmęczeniową

Stałe ustawienie w służbie

Zestaw objawia się zmniejszeniem w miarę upływu czasu kąta swobodnego, zmniejszając moment obrotowy dostarczany pod kątem roboczym. Podstawową przyczyną jest utrzymujące się naprężenie przekraczające granicę sprężystości materiału w temperaturze roboczej. Zapobieganie: utrzymuj trwałe naprężenie poniżej 65% S_ut dla stali węglowej, używaj wstępnie ustawionych sprężyn (wstępnie odchylonych poza maksymalny kąt roboczy podczas produkcji, aby wywołać korzystne naprężenia szczątkowe) lub wybierz drut z wyższej stopu o lepszej odporności na relaksację.

Interferencja cewki z trzpieniem

W miarę odchylania się sprężyny w kierunku zamykania wewnętrzna średnica cewki maleje. Jeśli sprężyna jest zamontowana na trzpieniu z niewystarczającym luzem, cewki stykają się z trzpieniem, powodując tarcie, ciepło i nieprzewidywalne skoki momentu obrotowego. W ciężkich przypadkach sprężyna całkowicie zatrzymuje się na trzpieniu. Rozwiązanie jest proste: obliczyć minimalną średnicę wewnętrzną cewki przy maksymalnym ugięciu, korzystając ze wzoru na zmianę średnicy i upewnić się, że średnica zewnętrzna trzpienia jest co najmniej o 10% mniejsza. Wymaga to jednak od projektanta znajomości maksymalnego kąta pracy na etapie projektowania.

Koncentracja naprężeń u nasady nogi

Przejście od korpusu cewki do prostego ramienia jest nieciągłością geometryczną, która powoduje koncentrację naprężeń. Wielkość zależy od ostrości zakrętu. Dobrą praktyką projektową jest minimalny promień zgięcia u nasady nogi wynoszący 1,5d — promienie mniejsze niż ten radykalnie zwiększają współczynnik koncentracji naprężeń. Kiedy maszyna ze sprężynami skrętnymi formuje nogę, operator reguluje narzędzie, aby osiągnąć ten minimalny promień. Jeśli projektant narysuje ostry narożnik u nasady ramienia, maszyna wytworzy ostry narożnik, a uszkodzenie zmęczeniowe nastąpi w tym miejscu, a nie w korpusie cewki, jak przewiduje analiza naprężeń.

Projekt pod kątem produktywności: współpraca z dostawcą maszyn ze sprężynami skrętnymi

Najbardziej wydajne konstrukcje sprężyn skrętnych są opracowywane we współpracy pomiędzy inżynierem a producentem sprężyn, w szczególności z udziałem zespołu obsługującego maszynę ze sprężynami skrętowymi na wczesnym etapie procesu projektowania, przed ukończeniem rysunku.

Kluczowe kwestie dotyczące DFM, które należy poruszyć z producentem:

• Dostępność średnicy drutu: Nie wszystkie średnice drutu są dostępne we wszystkich stopach. Projektowanie drutu o niestandardowej średnicy (np. 1,65 mm, gdy standardem są 1,6 mm i 1,8 mm) może wydłużyć czas realizacji o 4–8 tygodni i zwiększyć koszt materiału o 15–30%. Przed sfinalizowaniem projektu poproś o zapas średnic standardowych producenta.
• Minimalne ilości zamówienia: Niestandardowe geometrie nóg i wąskie tolerancje często wymagają dedykowanego oprzyrządowania. MOQ może wynosić od 500 sztuk w przypadku prostych projektów do 10 000 sztuk w przypadku złożonych geometrii przy specjalistycznych inwestycjach w narzędzia. Zrozumienie tego na etapie projektowania wpływa na to, czy niestandardowy czy zmodyfikowany standardowy projekt sprężyny ma większy sens ekonomiczny.
• Trwałość narzędzia i częstotliwość wymiany narzędzia: Druty wysokostopowe (chromowo-krzemowe, Inconel) przyspieszają zużycie narzędzi w maszynie ze sprężynami skrętnymi. Ma to wpływ na koszt jednostkowy i powinno zostać uwzględnione w analizie całkowitego kosztu posiadania, szczególnie w przypadku zastosowań o dużej objętości.
• Protokół kontroli pierwszego artykułu: Uzgodnij od razu, jakie pomiary zostaną wykonane i w jakiej kolejności. Najczęściej stosowany jest pomiar momentu obrotowego pod określonym kątem, kątem swobodnym i średnicą cewki. Niektórzy producenci oferują pełne pakiety danych CMM do zastosowań lotniczych i medycznych — należy to określić w zamówieniu, a nie odkrywać po fakcie.
• Harmonogram iteracji prototypu: Dobrze wyposażony dostawca maszyn do sprężyn skrętnych może wyprodukować próbki prototypowe w ciągu 1–3 tygodni od kompletnego rysunku. Zaplanuj co najmniej dwie iteracje prototypu — jedną w celu sprawdzenia koncepcji projektu i jedną w celu udoskonalenia tolerancji w oparciu o zmierzone wyniki — przed przystąpieniem do oprzyrządowania produkcyjnego.

Inżynier, który traktuje producenta sprężyn jak zwykłego dostawcę towaru — dostarczając kompletny rysunek bez dyskusji — konsekwentnie uzyskuje nieoptymalne wyniki. Inżynier, który angażuje zespół zajmujący się maszyną ze sprężynami skrętowymi do przeglądu projektu, otrzymuje sprężyny, które są łatwiejsze do wykonania, bardziej spójne i tańsze przy wielkości produkcji.

Zastosowania branżowe i przykłady projektów ze świata rzeczywistego

Zasady projektowania sprężyn skrętnych obowiązują odmiennie w różnych branżach. Oto konkretne przykłady tego, jak kontekst aplikacji kształtuje decyzje projektowe.

Sprężyny powrotne zawiasów drzwi samochodowych

Typowa specyfikacja: moment obrotowy 8–12 N·m przy ugięciu 75° , żywotność 500 000 cykli, temperatura pracy od -40°C do 80°C. Średnica drutu 4–6 mm, stop chromowo-krzemowy, śrutowany, pokryty fosforanem cynku. Maszyna ze sprężynami skrętowymi musi wytwarzać stały kąt swobodny wynoszący ±3°, ponieważ wyczucie zatrzasku drzwi jest wrażliwe na zmianę momentu obrotowego w pośrednim położeniu kontrolnym (zwykle 30–45°). Sprężyny te produkowane są w dużych ilościach – setki tysięcy rocznie – co uzasadnia zastosowanie specjalistycznej obrabiarki do sprężyn skrętnych i przeprowadzanie testów momentu obrotowego w trakcie procesu dla 100% części.

Sprężyny stykowe złącza elektrycznego

Typowa specyfikacja: torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

Sprężyny skrętne urządzeń medycznych

W instrumentach chirurgicznych i mechanizmach urządzeń wszczepialnych zastosowano sprężyny skrętowe wykonane ze stali nierdzewnej 316L lub stopu MP35N. Typowe są tolerancje momentu obrotowego wynoszące ±3–5%. Każda sprężyna jest poddawana 100% kontroli. Wymogi dotyczące identyfikowalności oznaczają, że każda partia produkcyjna jest powiązana z konkretnym numerem cieplnym drutu i zapisem partii maszyny ze sprężyną skrętową. Wymagania te znacznie zwiększają koszty, ale nie podlegają negocjacjom, biorąc pod uwagę otoczenie regulacyjne. Średnice drutu zwykle wahają się od 0,25 mm do 2,0 mm, w zależności od zastosowania.

Systemy sprężyn skrętnych do bram garażowych

Sprężyny skrętne do bram garażowych są duże (średnica drutu 4–8 mm, średnia średnica cewki 50–75 mm) i są przeznaczone do 10 000 do 30 000 cykli życia. Są one nawinięte przeciwległymi parami na centralnym wale, równoważąc ciężar drzwi. Naprężenie sprężyny musi odpowiadać ciężarowi i wysokości drzwi w zakresie ±10%, w przeciwnym razie drzwi nie będą prawidłowo wyważone. Sprężyny te są produkowane w dużych ilościach na dużych przemysłowych maszynach do sprężyn skrętnych i sprzedawane jako artykuły towarowe. Są jedną z najczęstszych awarii sprężyn w gospodarstwach domowych – nie dlatego, że są źle zaprojektowane, ale dlatego, że zostały zaprojektowane z myślą o docelowych kosztach, które ograniczają cykl życia.

Proces projektowania sprężyn skrętnych krok po kroku

Połączenie procesu projektowania w ustrukturyzowany przepływ pracy pozwala uniknąć powszechnego błędu polegającego na powtarzaniu iteracji na późnym etapie rozwoju, gdy zmiany są kosztowne.

1. Zdefiniuj wymagania funkcjonalne: Wymagany moment obrotowy przy określonych kątach, cykl życia, zakres temperatur roboczych, obwiednia przestrzeni (rozmiar trzpienia, długość korpusu, ograniczenia geometrii ramienia) i środowisko (korozja, chemikalia).
2. Wybierz materiał drutu: Dopasuj stop do wymagań dotyczących temperatury, korozji, wytrzymałości i przewodności.
3. Wybierz średnicę drutu i indeks sprężyny: Wykonaj iterację, aby znaleźć kombinację spełniającą wymagania dotyczące momentu obrotowego, utrzymując jednocześnie naprężenie poniżej granicy zmęczenia. Wartość docelowa C = 6–10 zapewnia najlepszą kompatybilność z maszynami ze sprężynami skrętowymi.
4. Oblicz liczbę aktywnych cewek: Użyj równania sprężystości, aby znaleźć N, a następnie dodaj współczynnik korekcji nogi.
5. Sprawdź luz trzpienia: Oblicz wewnętrzną średnicę cewki przy maksymalnym ugięciu i potwierdź 10% luzu w stosunku do średnicy zewnętrznej trzpienia.
6. Sprawdź obciążenie zmęczeniowe: Obliczyć maksymalne naprężenie zginające, korzystając ze wzoru skorygowanego przez Wahla i sprawdzić, czy mieści się ono w zakresie odpowiedniego współczynnika naprężenia dla wymaganego cyklu życia.
7. Zdefiniuj konfigurację końcową: Wybierz geometrię nogi zgodną z zespołem współpracującym i wykonalną na dostępnej maszynie ze sprężynami skrętnymi.
8. Określ tolerancje i obróbkę powierzchni: Ustaw tolerancje funkcjonalne (moment obrotowy przy kącie testowym, kąt swobodny), określ obróbkę cieplną i obróbkę końcową (śrutowanie, powlekanie).
9. Recenzja u producenta sprężyn: Przed udostępnieniem rysunku potwierdź dostępność drutu, wymagania dotyczące narzędzi, MOQ i plan pierwszego artykułu.
10. Testuj i iteruj: Zmierz próbki pierwszego artykułu pod kątem wszystkich określonych parametrów, oceń podczas montażu i udoskonal projekt w oparciu o zmierzoną i przewidywaną wydajność.

Przestrzeganie tej kolejności pozwala uniknąć najkosztowniejszej kategorii błędów w projektowaniu sprężyn: odkrywania problemów z wymiarami lub wydajnością podczas walidacji montażu, gdy zmiana konstrukcji sprężyny wymaga ponownej kwalifikacji konfiguracji maszyny ze sprężynami skrętowymi i potencjalnego przeprojektowania współpracujących części.
