Jak produkować sprężyny?

Rdzeń wykonanie wiosny : zaginanie prostego drutu stalowego w żądane pętle lub kształty przy zachowaniu jego elastyczności.

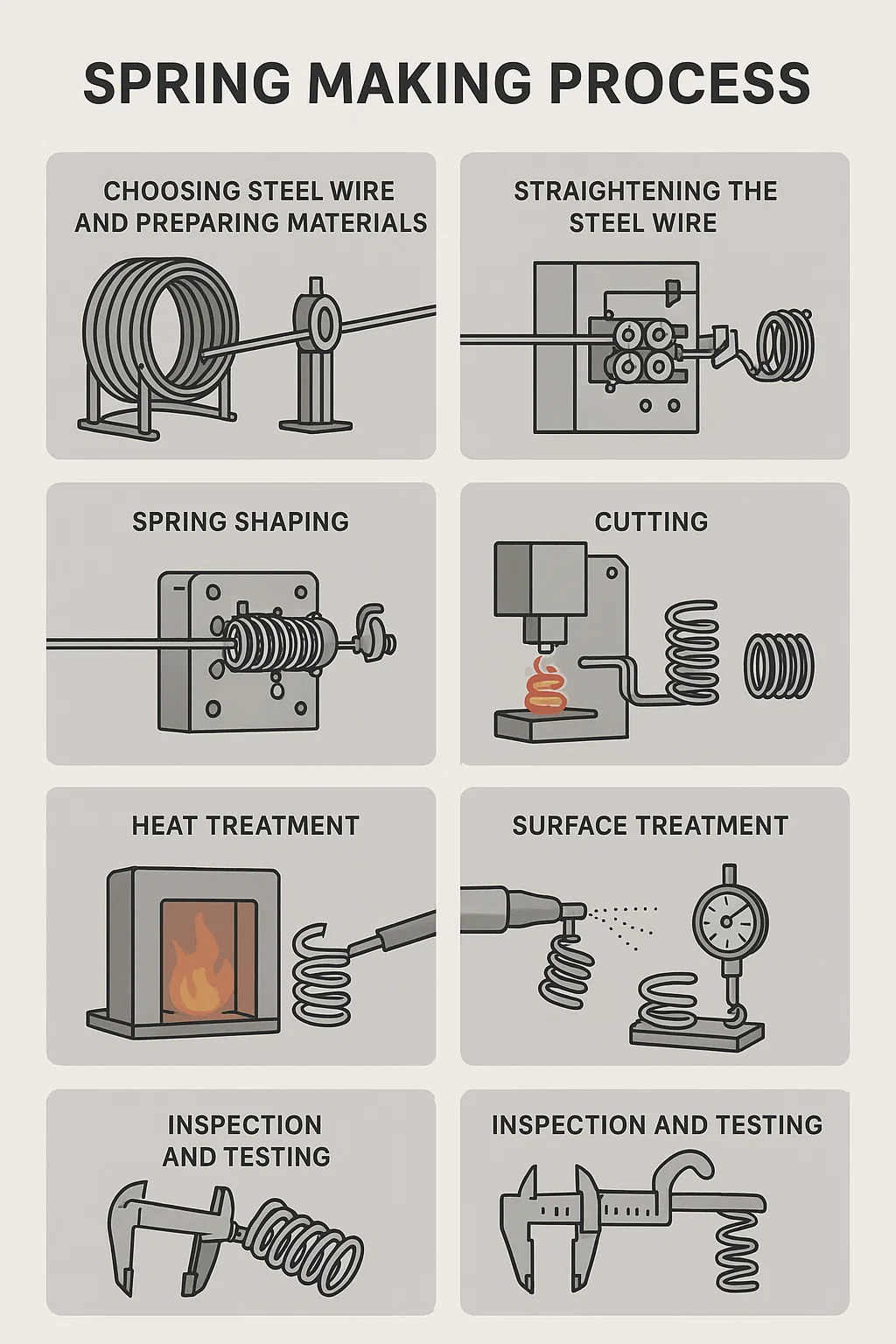

Główne kroki są następujące:

■ Wybór drutu stalowego i przygotowanie materiałów:

• Najpierw musisz wybrać odpowiedni drut stalowy. Drut sprężynowy jest dostępny w różnych grubościach (średnicy drutu) i materiałach (takich jak zwykła stal, stal nierdzewna, drut fortepianowy itp.). Wybór zależy od siły, jaką sprężyna musi wytrzymać oraz środowiska, w którym będzie używana (np. czy będzie rdzewieć).
• Zakupiony drut stalowy jest zazwyczaj zwinięty w dużą rolkę (cewkę). Przed wykonaniem sprężyny tę rolkę drutu należy umieścić na maszynie (ramie odwijającej).

■ Prostowanie drutu stalowego:

• Zwinięty drut stalowy jest wygięty i nie można go bezpośrednio wykorzystać do wykonania sprężyny. Maszyna przeprowadzi drut przez zestaw rolek prostujących (jak przez kilka małych rolek), dociskając go prosto.

■ Kształtowanie sprężyny – wyginanie w kształt (kluczowy krok!):

• Jest to najważniejszy etap, wykonywany przez specjalistyczną maszynę sprężynową. Istnieje wiele rodzajów maszyn sprężynowych, ale zasada jest ta sama: gięcie prostego drutu stalowego w ustalony sposób.
• Podawanie drutu: Maszyna posiada dwa koła zębate (podające), które niczym przenośnik taśmowy dokładnie przesuwają za każdym razem określony odcinek drutu. Długość ta określa liczbę zwojów sprężyny, długość całkowitą itp.
• Gięcie drutu: W obszarze roboczym maszyny znajduje się kilka ruchomych narzędzi do gięcia (takich jak małe paluszki lub suwaki). Maszyna steruje następującymi narzędziami:
• Niektóre narzędzia owijają drut wokół trzpienia (wrzeciona), tworząc spirale (podstawa sprężyn naciskowych/naciągowych).
• Niektóre narzędzia popychają lub wyginają drut w określonych punktach, tworząc zagięcia, haczyki (haki) lub specjalnie ukształtowane końce (kształty końcowe).
• Niektóre narzędzia kontrolują odległość pomiędzy zwojami spiralnymi (skok).

■ Jak to jest kontrolowane?

• Maszyny staromodne (maszyny krzywkowe): opierają się na specjalnie ukształtowanych obrotowych kołach (krzywkach) wewnątrz, które popychają dźwignie, które z kolei poruszają narzędziami do gięcia. Regulacja maszyny jest uciążliwa; zmiana kształtu sprężyny wymaga zmiany krzywki i poświęcenia dużej ilości czasu na regulację.
• Maszyny nowego typu (skomputeryzowane maszyny sprężynowe/maszyny sprężynowe CNC): Jest to obecnie najpopularniejszy typ. Operator wprowadza wymiary sprężyny (grubość, wielkość zwoju, liczbę zwojów, sposób zagięcia haka itp.) na ekranie komputera maszyny, a komputer maszyny (sterownik) zapamiętuje te instrukcje. Następnie wiele małych silników (serwomotorów) w maszynie steruje rolkami podającymi drut i każdym narzędziem do gięcia, precyzyjnie zaginając drut stalowy do pożądanego kształtu zgodnie z programem. Chcesz zmienić typ sprężyny na inny? Wystarczy wybrać nowy program, zmienić narzędzie i gotowe.

■ Cięcie:

• Po uformowaniu kształtu sprężyny nóż maszyny (jak mała gilotyna) natychmiast się porusza, czysto i starannie odcinając uformowaną sprężynę od znajdującego się za nią drutu stalowego.

■ Obróbka cieplna (ważne! Wzmacnia sprężynę):

• Świeżo wygięty drut stalowy ma naprężenia wewnętrzne, przez co jest stosunkowo kruchy i pozbawiony elastyczności, łatwo pęka. Aby sprężyna była trwała i elastyczna, większość sprężyn (szczególnie tych z grubszym drutem lub większymi wymaganiami) wymaga obróbki cieplnej.
• Ogrzewanie: Sprężynę umieszcza się w piecu i podgrzewa do określonej wysokiej temperatury (która staje się lekko czerwonawa).
• Hartowanie: Sprężynę szybko umieszcza się w oleju lub wodzie w celu ochłodzenia i utwardzenia drutu stalowego.
• Hartowanie: Podgrzej ponownie do nieco niższej temperatury, przytrzymaj przez pewien czas, a następnie ostudź. Ten krok jest kluczowy; uwalnia naprężenia, nadając sprężynie zarówno twardość, jak i wytrzymałość (mniej podatną na pękanie), co skutkuje doskonałą elastycznością. Sprężyny bez obróbki cieplnej są podatne na odkształcenia lub pęknięcia.

■ Obróbka powierzchni (zapobieganie rdzy, estetyka):

• W zależności od przeznaczenia sprężyny mogą być wymagane różne obróbki powierzchni:
• Śrutowanie/śrutowanie: Użycie małych kulek stalowych o dużej prędkości do śrutowania powierzchni sprężyny usuwa rdzę i zadziory, a także wzmacnia powierzchnię (naprężenia ściskające), zwiększając jej żywotność.
• Galwanizacja/Czarnienie: Pokrycie powierzchni sprężyny cynkiem, niklem, chromem itp. lub zastosowanie obróbki czernienia, głównie w celu zapobiegania rdzy i poprawy wyglądu.
• Powłoka: Natryskiwanie farby lub warstwy tworzywa sztucznego w celu zapobiegania rdzy.

■ Kontrola i testowanie:

• Na koniec należy sprawdzić gotową sprężynę:
• Wymiary: Zmierz długość całkowitą, średnicę zewnętrzną, średnicę wewnętrzną, średnicę drutu, kąt haka itp., aby upewnić się, że spełniają specyfikacje.
• Test elastyczności: Za pomocą specjalistycznej maszyny ściśnij lub rozciągnij sprężynę, aby sprawdzić, ile siły potrzeba do ściągnięcia/rozciągnięcia jej do określonej długości (test elastyczności) i czy pęknie po całkowitym ściśnięciu/rozciągnięciu (próbka badania zmęczeniowego).
• Kontrola powierzchni: Sprawdź, czy nie ma pęknięć, poważnych zadrapań, plam rdzy itp.
