Jak działa maszyna sprężynowa CNC?

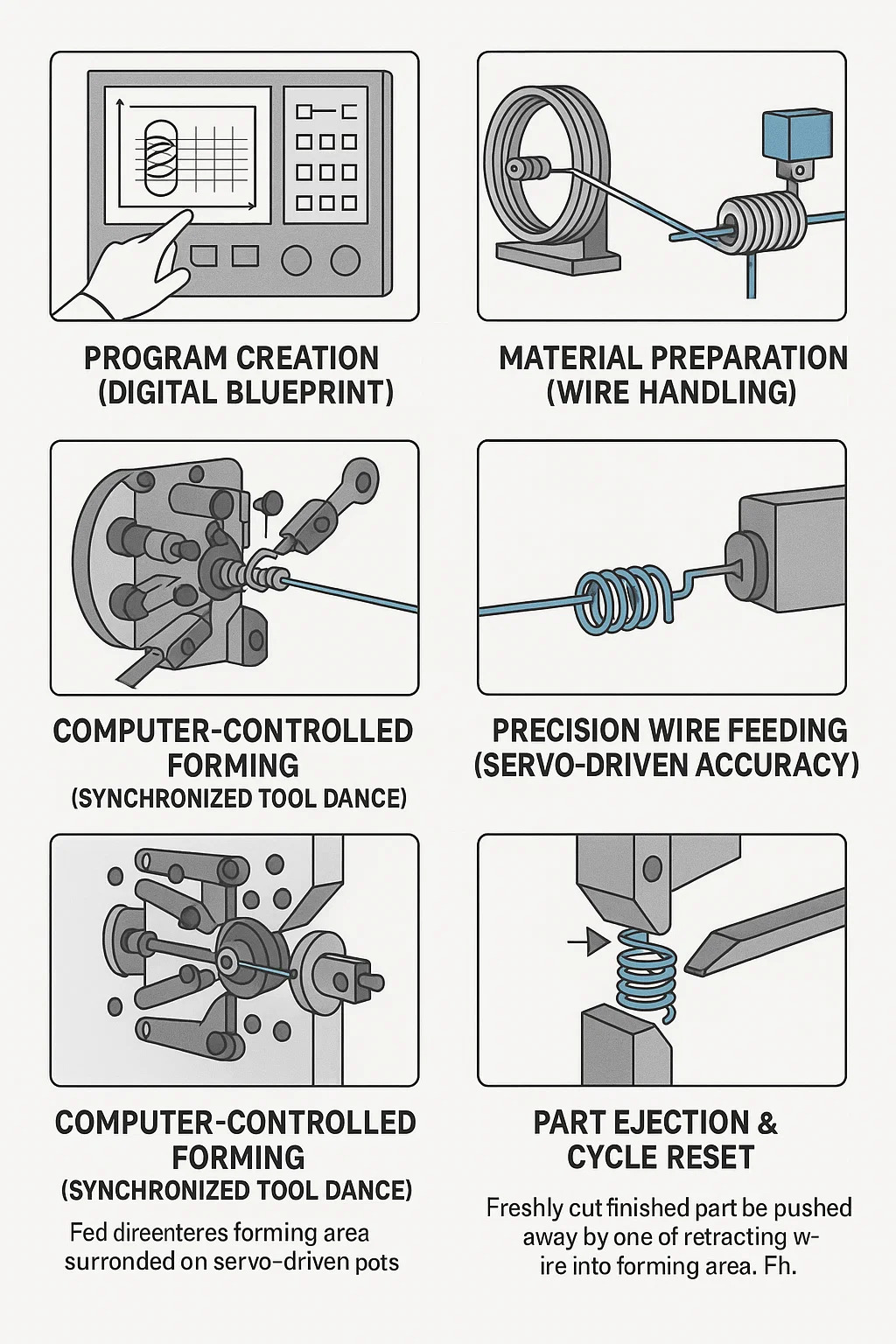

Oto jak: Maszyna sprężynowa CNC działa, w podziale na jego podstawowe funkcje, w podziale na podstawowe etapy funkcjonalne:

■Tworzenie programu (projekt cyfrowy):

•Operator korzysta ze specjalistycznego oprogramowania na panelu sterowania komputera maszyny.
•Wprowadzane są dokładne specyfikacje żądanego kształtu sprężyny lub drutu: średnica drutu, średnica zewnętrzna/wewnętrzna, liczba zwojów, podziałka zwojów (odstęp), swobodna długość, konfiguracje końcówek (haki, pętle, zagięcia, kąty) i wszelkie cechy specjalne.
•Oprogramowanie przekształca te dane wejściowe w precyzyjny zestaw instrukcji maszynowych (takich jak kod G), definiujący każdy ruch i działanie.

■Przygotowanie materiału (obsługa drutu):

• Cewka z drutu metalowego (stalowego, nierdzewnej, mosiężnego itp.), mosiężnego itp.) jest zamontowana na szpuli odbiorczej.
•Drut przechodzi przez taśmę. Drut przechodzi przez zespół prostujący składający się z wielu rolek. Rolki te wywierają kontrolowany nacisk, aby usunąć wszelkie krzywizny lub załamania zwiniętego drutu, zapewniając idealnie prosty drut wchodzący do obszaru formowania.
• Można nałożyć smar na drut, aby zmniejszyć tarcie i zużycie narzędzia.

■Precyzyjne podawanie drutu (dokładność wspomagana serwomechanizmem)

•Wyprostowany drut przechodzi pomiędzy parą radełkowanych rolek podających.
•Dedykowany silnik serwo precyzyjnie steruje tymi rolkami.
•Na podstawie programu serwomotor obraca rolki o dokładną wartość, popychając dokładnie odmierzoną długość drutu do przodu do strefy formowania. Ten kontrolowany posuw określa krytyczne wymiary, takie jak całkowita długość sprężyny i rozstaw zwojów.

■Formowanie sterowane komputerowo (zsynchronizowany taniec narzędzi):

•Podawany drut wchodzi do obszaru formowania, otoczony kilkoma ruchomymi formami, otoczony kilkoma ruchomymi narzędziami formującymi (palce, suwaki) zamontowanymi na słupkach napędzanych serwo i ustawionymi w pobliżu centralnego umiejscowionego w pobliżu centralnego trzpienia (trzpienia) lub sworznia formującego.
• Komputerowy sterownik maszyny wysyła polecenia do poszczególnych serwomotorów sterujących każdą osią narzędzia formującego niezależnie i jednocześnie.
•Te serwa przesuwają narzędzia po złożonych, skoordynowanych ścieżkach:
•Narzędzia przesuwają się promieniowo do wewnątrz/na zewnątrz, aby zagiąć drut lub zdefiniować średnicę.
• Narzędzia obracają się, aby owinąć drut wokół trzpienia, tworząc cewki.
•Narzędzia poruszają się osiowo, aby kontrolować skok (odległość pomiędzy cewkami) podczas podawania drutu.
•Narzędzia prasują lub wyginają się, aby utworzyć kształty końcowe, takie jak haczyki, oczka, takie jak haczyki, oczka lub złożone zagięcia.
•Wiele narzędzi działa w szybkiej sekwencji, stopniowo zginając i kształtując drut zgodnie z zaprogramowaną geometrią. Komputer zapewnia doskonały czas i pozycjonowanie każdego ruchu narzędzia w stosunku do ruchu narzędzia podającego drut względem pozycji podawania drutu.

■Automatyczne odcięcie (czyste odcięcie (czysta separacja):

• Po całkowitym uformowaniu ostatecznego kształtu program uruchamia dedykowany program serwo odcięcia, który uruchamia dedykowaną oś serwo odcięcia.
•Ostrze tnące ze stali hartowanej (gilotynowe lub obrotowe) porusza się z dużą siłą względem nieruchomego kowadła lub przeciwostrza.
•Działanie to pozwala na dokładne odcięcie gotowej sprężyny lub drutu od reszty drutu z precyzyjnym wyczuciem czasu.

■Wyrzucanie części i resetowanie cyklu:

•Świeżo wycięta gotowa część jest zwykle wypychana z formowania, zazwyczaj wypychana z obszaru formowania za pomocą narzędzia wycofującego, lub po prostu spada pod wpływem grawitacji, często w dół rynny do zbioru, często w dół rynny do pojemnika zbiorczego.
•Wszystkie narzędzia formujące jednocześnie cofają się do zaprogramowanych pozycji początkowych („wyjściowych”).
• Rolki podające natychmiast przesuwają kolejną, dokładną długość drutu.
•Cały cykl (Cały cykl (kroki 3-6) powtarza się w sposób ciągły z dużą prędkością.
