Jak działa maszyna do gięcia? Przewodnik po zginaniu sprężyn

Jak działa maszyna do gięcia: podstawowa zasada

Giętarka działa poprzez przykładanie kontrolowanej siły do przedmiotu obrabianego – zwykle metalu, drutu lub rury – w celu odkształcenia go pod określonym kątem lub kształtem bez cięcia lub spawania. Maszyna wykorzystuje kombinację stempla (górna matryca), matrycy (dolna matryca) i tylnego zderzaka do pozycjonowania i gięcia materiału z powtarzalną dokładnością. Podstawowa mechanika polega na przekroczeniu granicy plastyczności materiału, tak aby uległ on trwałemu odkształceniu, przy jednoczesnym utrzymywaniu się poniżej wytrzymałości na rozciąganie, aby uniknąć pęknięcia.

W praktyce, gdy stempel opada na matrycę, wymusza dostosowanie blachy lub drutu do geometrii matrycy. Uzyskany kąt zależy od głębokości wnikania, szerokości otworu matrycy i właściwości sprężynowania materiału. Nowoczesne giętarki CNC sterują wszystkimi tymi zmiennymi cyfrowo, umożliwiając tolerancje tak wąskie, jak ±0,1° w przypadku kąta zgięcia i ±0,1 mm w przypadku pozycjonowania tylnego zderzaka.

Istnieje kilka podstawowych metod gięcia w zastosowaniach przemysłowych, każda dostosowana do różnych materiałów i wielkości produkcji:

• Gięcie w powietrzu: Stempel wpycha materiał do matrycy bez osiadania. Ostateczny kąt zależy od głębokości penetracji stempla. Jest to najbardziej elastyczna metoda i stanowi ponad 60% operacji pras krawędziowych na całym świecie.
• Dół (zginanie dolne): Stempel wbija materiał całkowicie w matrycę, uzyskując bardzo precyzyjne kąty. Sprężynowanie jest minimalne, ponieważ materiał jest całkowicie ściśnięty. Wymaga większego tonażu — zwykle 3–5 razy więcej niż gięcie w powietrzu.
• Wybijanie: Metoda najwyższego ciśnienia, w której stempel i matryca ściskają materiał do niemal zerowego sprężystości. Stosowany w przypadku wyjątkowo wąskich tolerancji, często w przemyśle lotniczym lub przy produkcji komponentów medycznych.
• Gięcie rolek: Trzy rolki stopniowo wyginają arkusz lub płytę w łuki lub cylindry. Powszechnie stosowane w produkcji rur i konstrukcji stalowych.
• Gięcie obrotowe: Stosowany głównie do rur i profili. Matryca zaciskowa przytrzymuje rurę, podczas gdy matryca do gięcia obraca się wokół stałego środka, nadając rurze odpowiedni kształt. Niezbędny przy zagięciach rur wydechowych i klatkach bezpieczeństwa o małym promieniu.

Kluczowe elementy wewnątrz maszyny do gięcia

Zrozumienie działania każdej części pomaga operatorom rozwiązywać problemy i optymalizować jakość wydruku. Każda maszyna do gięcia, niezależnie od typu, ma wspólny zestaw komponentów mechanicznych i sterujących.

Rama i łóżko

Rama maszyny jest konstrukcją spawaną lub odlewaną ze stali, która przejmuje siły zginające bez uginania się. W dużych prasach krawędziowych o masie 400 ton lub większej łoże ugina się mierzalnie pod obciążeniem — czasami 0,3–0,5 mm na 4-metrowej rozpiętości. Lepsze maszyny wykorzystują systemy ukoronowania (mechaniczne lub hydrauliczne oparte na klinach), aby skompensować to ugięcie i zachować spójność kąta na całej długości części.

Baran (belka górna)

Tłok przenosi górne oprzyrządowanie (stempel) i jest napędzany w dół za pomocą cylindrów hydraulicznych, napędów serwoelektrycznych lub mimośrodów mechanicznych. Prasy krawędziowe serwoelektryczne, obecnie standard w warsztatach blacharskich, zapewniają powtarzalność pozycjonowania ±0,01 mm — znacznie lepsze niż konwencjonalne konstrukcje hydrauliczne, które zazwyczaj osiągają ±0,04 mm.

Oprzyrządowanie: dziurkuj i umieraj

Promień końcówki stempla, szerokość otworu matrycy (otwór w kształcie litery V) i promień występu matrycy wpływają bezpośrednio na jakość gięcia. Standardową zasadą jest, że otwór w kształcie litery V powinien być 6–10 razy większy od grubości materiału. Na przykład do gięcia stali miękkiej o grubości 3 mm zwykle wykorzystuje się matrycę V o średnicy 20–24 mm. Stosowanie zbyt wąskiej matrycy powoduje nadmierne rozrzedzenie i pękanie materiału; zbyt szeroka matryca zwiększa sprężystość i zmniejsza dokładność kąta.

System tylnego miernika

Tylny zderzak to zmotoryzowany ogranicznik, który precyzyjnie pozycjonuje materiał przed każdym zagięciem. Nowoczesne wieloosiowe zderzaki tylne (zwykle 4–6 osi) umożliwiają sterowanie CNC zarówno głębokością, jak i wysokością, umożliwiając automatyczne wytwarzanie skomplikowanych części kołnierzowych bez ręcznej zmiany położenia. Dokładność tylnego zderzaka bezpośrednio określa tolerancję długości kołnierza, która w dobrze utrzymanych prasach krawędziowych CNC wynosi od ±0,1 do ±0,2 mm.

Kontroler CNC

Nowoczesne giętarki obsługują dedykowane sterowniki CNC (Delem, Cybelec lub autorskie systemy), które przechowują programy gięcia, obliczają wymagany tonaż, kompensują sprężynowanie i koordynują ruch wieloosiowy. Programowanie offline za pomocą oprogramowania CAD/CAM (np. Radan, SolidDziała Bend) umożliwia inżynierom opracowywanie sekwencji gięcia na komputerze i przesyłanie ich bezpośrednio do maszyny, skracając czas konfiguracji o 40–70% w porównaniu z ręcznym programowaniem metodą prób i błędów.

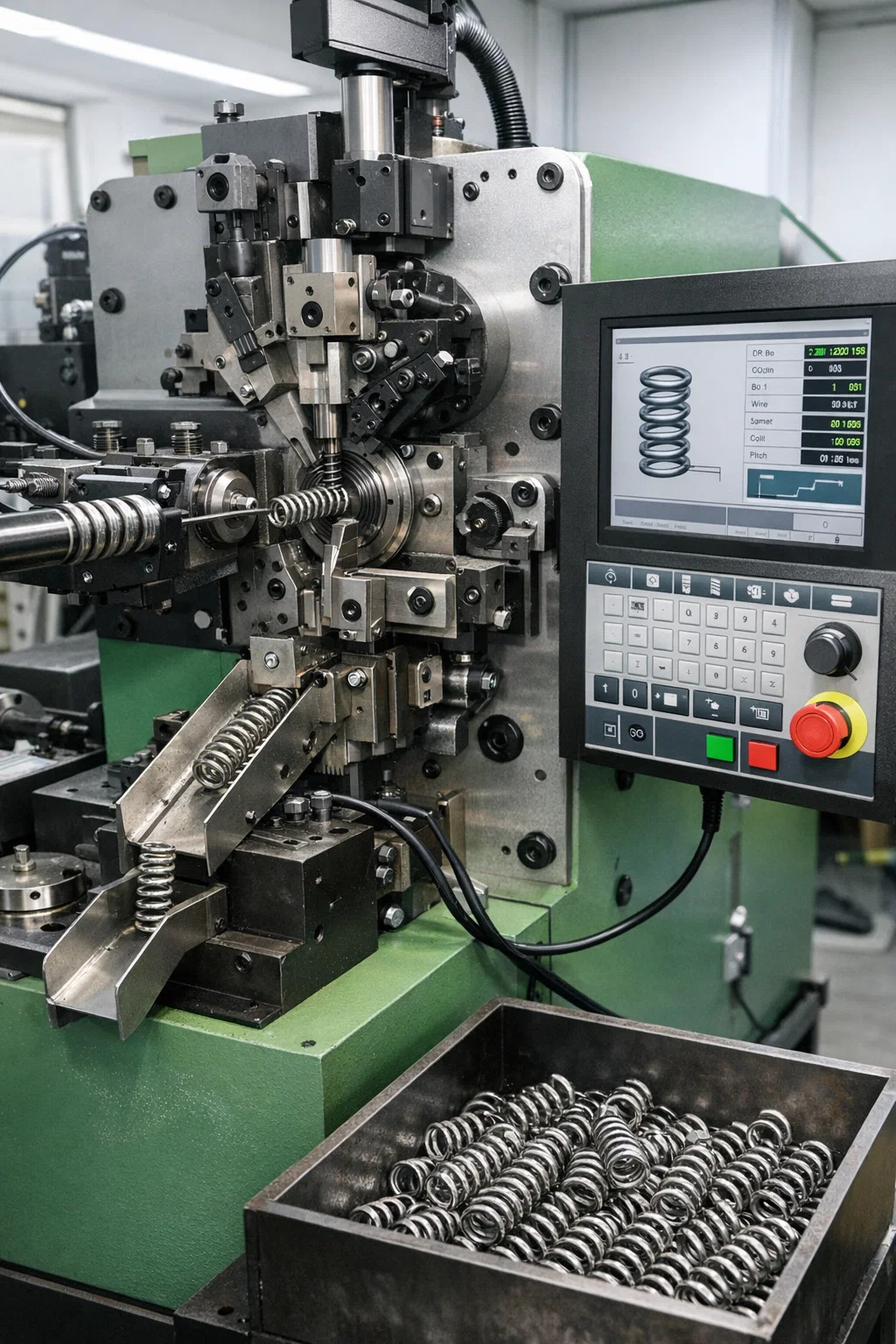

Jak Maszyna do gięcia sprężyn Works

Giętarka do sprężyn to wyspecjalizowany typ maszyny do gięcia zaprojektowanej specjalnie do formowania drutu lub płaskiego materiału w sprężyny i kształty przypominające sprężyny - w tym cewki, sprężyny skrętowe, sprężyny naciskowe, sprężyny rozciągane i niestandardowe formy drutu. W przeciwieństwie do standardowych pras krawędziowych do blachy, giętarka sprężynowa działa z obrotowymi sworzniami do gięcia, regulowanymi krzywkami i mechanizmem podawania drutu, które współpracują ze sobą w celu ciągłego kształtowania drutu podczas jego podawania przez maszynę.

Podstawowy cykl pracy giętarki do sprężyn CNC składa się z następujących etapów:

1. Podawanie drutu: Rolki podające napędzane serwo przesuwają drut ze szpuli cewki na dokładną długość. Dokładność podawania na nowoczesnych maszynach sięga ±0,02 mm na cykl.
2. Gięcie/zwijanie: Kołki do zginania lub narzędzia do zwijania przykładają siłę boczną do przesuwającego się drutu, owijając go wokół trzpienia zwijającego lub przez szereg punktów zginania, aby utworzyć pożądaną geometrię.
3. Kontrola wysokości: Narzędzie podziałowe porusza się osiowo, aby kontrolować odstęp między zwojami sprężyn ściskanych lub naciągowych.
4. Cięcie: Gdy sprężyna osiągnie zaprogramowaną długość, przecinak dokładnie odcina drut, a gotowa sprężyna jest wyrzucana do pojemnika zbiorczego lub przenośnika.

Szybkobieżne maszyny do gięcia sprężyn CNC zazwyczaj wytwarzają 30–200 sprężyn na minutę, w zależności od średnicy drutu i złożoności sprężyny. Niektóre zwijarki o dużej objętości, w których wykorzystuje się cienki drut (0,1–0,5 mm) w sektorze elektronicznym, przekraczają 400 części na minutę.

Rodzaje maszyn do gięcia sprężyn

Giętarki do sprężyn występują w kilku konfiguracjach w zależności od rodzaju sprężyny i wymagań produkcyjnych:

Springback: dlaczego to ma znaczenie i jak radzą sobie z tym maszyny do gięcia

Sprężynowanie jest jednym z najważniejszych wyzwań w każdej operacji gięcia, czy to na prasie krawędziowej do blachy, czy na giętarce do sprężyn. Kiedy siła wygina metal, tylko część odkształcenia ma charakter plastyczny (trwały). Część elastyczna powraca do pierwotnego kształtu po zwolnieniu siły, powodując powrót części do pierwotnego kształtu. W przypadku zwykłej blachy ze stali miękkiej kąty sprężynowania zwykle mieszczą się w zakresie od 1° do 5°, podczas gdy stale o wysokiej wytrzymałości i stal nierdzewna mogą sprężynować o 6°–12° lub więcej.

Giętarki do sprężyn stoją przed szczególnie ostrą wersją tego problemu. Cały produkt charakteryzuje się powrotem sprężystym — na przykład sprężyna naciskowa musi magazynować i uwalniać energię w przewidywalny sposób, zatem proces zwijania musi dokładnie uwzględniać powrót sprężystości, aby osiągnąć docelową długość swobodną i sztywność sprężyny. Sprężyna, która odskakuje bardziej niż zaprogramowano, będzie za długa; ten, który mniej odskakuje, będzie za krótki i oba nie przejdą testów obciążeniowych.

Metody kompensacji stosowane w nowoczesnych maszynach

• Nadmierne zginanie: Maszyna celowo wygina się poza docelowy kąt, obliczając nadmiar wymagany do skompensowania sprężynowania. Systemy CNC przechowują w swoich bazach danych wartości korekcji sprężynowania specyficzne dla materiału.
• Informacje zwrotne dotyczące pomiaru kąta: Niektóre wysokiej klasy prasy krawędziowe są wyposażone w zintegrowane laserowe lub optyczne czujniki kąta (np. system CADMAN-Touch firmy LVD), które mierzą rzeczywisty kąt w połowie skoku i regulują penetrację stempla w czasie rzeczywistym.
• Kompensacja bazy danych materiałów: Giętarki do sprężyn CNC przechowują tabele korekcji sprężyny dla każdego materiału, średnicy i stanu drutu. Operatorzy wprowadzają specyfikację materiału, a maszyna automatycznie dostosowuje położenie trzpienia nawijającego i nacisk narzędzia podziałowego.
• Wybijanie: Zastosowany nacisk wystarczający do odkształcenia plastycznego prawie całego przekroju materiału eliminuje prawie całkowicie sprężynowanie, ale wymaga 5–8 razy większej siły niż zginanie w powietrzu.

Giętarki CNC i ręczne: bezpośrednie porównanie

Rozróżnienie pomiędzy giętarkami sterowanymi CNC a giętarkami ręcznymi wykracza daleko poza cenę. Każdy z nich ma specyficzny kontekst operacyjny, w którym zapewnia najlepszy zwrot.

W szczególności w przypadku giętarek do sprężyn systemy CNC dominują w produkcji średnio- i wielkoseryjnej, ponieważ spójna replikacja geometrii kształtu drutu przy ręcznej regulacji sworzni jest prawie niemożliwa, gdy prędkość obrotowa przekracza 50 części na minutę. Ręczne maszyny do gięcia sprężyn sprawdzają się w pracach prototypowych, specjalistycznych warsztatach naprawczych i bardzo małych partiach sprężyn drutowych o dużej średnicy, gdzie czas konfiguracji maszyny przewyższa rzeczywisty czas produkcji.

Materiały obrabiane na maszynach do gięcia

Giętarki nie są niezależne od materiału. Każda klasa materiału inaczej reaguje na siły zginające, dlatego należy odpowiednio dostosować parametry maszyny.

Materiały do ​​pras krawędziowych blachy

• Stal miękka (CR/HR): Najczęściej gięty materiał. Granica plastyczności 250–350 MPa. Wybaczające zachowanie z umiarkowanym odbiciem. Arkusz CR o grubości 1 mm wymaga około 12–18 ton na metr długości gięcia.
• Stal nierdzewna (304/316): Wyższa wytrzymałość (plastyczność 205–310 MPa), ale znacznie wyższa szybkość umocnienia przez zgniot. Wymaga 1,5–2 razy większego tonażu stali miękkiej i zapewnia większą sprężystość. Minimalny wewnętrzny promień zgięcia powinien wynosić co najmniej 1× grubość materiału, aby uniknąć pęknięć.
• Aluminium (5052, 6061): Niższa wytrzymałość, ale większa podatność na sprężynowanie ze względu na niższy moduł sprężystości (~70 GPa w porównaniu z 200 GPa dla stali). 6061-T6 jest notorycznie podatny na pękanie przy ostrych promieniach; W przypadku skomplikowanych zagięć preferowane są stany T4 lub wyżarzane.
• Stal o wysokiej wytrzymałości (AHSS, HSLA): Granica plastyczności 550–1200 MPa. Wyjątkowo wysokie sprężynowanie (często 8°–15° na każde zagięcie 90°). Wymaga starannego doboru narzędzi i często dedykowanych strategii formowania.

Materiały z drutu do gięcia sprężynowego

• Drut sprężynowy ciągniony na gorąco (ASTM A227): Koń pociągowy w branży sprężyn naciskowych ogólnego przeznaczenia. Wytrzymałość na rozciąganie 1200–2000 MPa w zależności od średnicy.
• Drut muzyczny (ASTM A228): Najwyższa wytrzymałość na rozciąganie wśród popularnych gatunków drutu sprężynowego (do 2350 MPa przy średnicy 0,5 mm). Stosowany tam, gdzie krytyczna jest trwałość zmęczeniowa i stałe właściwości mechaniczne.
• Drut sprężynowy ze stali nierdzewnej (302/304): Odporność na korozję w przetwórstwie żywności, zastosowaniach morskich i medycznych. Niższa wytrzymałość niż drut muzyczny, ale doskonała trwałość środowiskowa.
• Drut ze stopu chromowo-krzemowego / chromowo-wanadowego: Stosowany do sprężyn wysokotemperaturowych (sprężyny zaworów, elementy silnika), gdzie podwyższone temperatury robocze spowodowałyby zestalenie zwykłego drutu węglowego.

Jak wybrać odpowiednią maszynę do gięcia dla swojego zastosowania

Wybór niewłaściwej maszyny to kosztowny błąd. Wybór odpowiedniej maszyny do gięcia zależy od co najmniej sześciu zbieżnych czynników, a każdy z nich należy oceniać łącznie, a nie osobno.

Materiał i grubość przedmiotu obrabianego

Do blachy, wymagane skale tonażu z kwadratem granicy plastyczności i grubości materiału . Podwojenie grubości materiału w przybliżeniu czterokrotnie zwiększa wymagany tonaż. Warsztat, w którym gięta jest głównie stal miękka o grubości 3 mm i szerokości do 2500 mm, potrzebuje prasy krawędziowej o wydajności około 100–160 ton. Jeśli później będą musieli zgiąć stal nierdzewną o grubości 6 mm, ta sama część może wymagać 400 ton – znacznie przekraczając obciążenie maszyny.

W przypadku prac sprężynowych zakres średnic drutu wpływa prawie wyłącznie na wybór maszyny. Giętarka do sprężyn przeznaczona do drutu o średnicy 0,5–4 mm nie jest w stanie niezawodnie obrobić drutu o średnicy 8 mm bez ryzyka przeciążenia silnika i uszkodzenia narzędzia.

Geometria części i złożoność

Proste zagięcia 2D na płaskim arkuszu można wykonać za pomocą dowolnej prasy krawędziowej. Części o skomplikowanych relacjach kołnierzy, zagięciach brzegów lub kątach ujemnych wymagają oprzyrządowania niecentrycznego, specjalnych konfiguracji matryc lub manipulacji częściami za pomocą robota. W przypadku form drutowych z geometrią 3D — haczyków, pętelek i zagięć wielopłaszczyznowych — tylko wieloosiowa maszyna do formowania drutu CNC z 6 lub większą liczbą niezależnie sterowanych osi może obsłużyć wielkość produkcji.

Wielkość produkcji

Zakład produkujący 50 niestandardowych zamków tygodniowo nie ma uzasadnienia dla prasy krawędziowej CNC o wartości 200 000 dolarów z automatycznym zmieniaczem narzędzi. I odwrotnie, producent sprężyn produkujący 500 000 sprężyn naciskowych miesięcznie nie może polegać na półautomatycznej zwijarce — czas cyklu i zużycie narzędzi sprawią, że koszty będą nie do utrzymania. Analiza progu rentowności konsekwentnie pokazuje, że giętarki CNC do sprężyn zwracają się w ciągu 12–24 miesięcy przy tempie produkcji powyżej 50 000 części miesięcznie w porównaniu z alternatywnymi rozwiązaniami ręcznymi lub półautomatycznymi.

Wymagania dotyczące tolerancji

Części lotnicze i medyczne rutynowo wymagają kąta zgięcia utrzymywanego na poziomie ±0,25° i długości kołnierzy na poziomie ±0,1 mm. Niezawodne osiągnięcie tego na prasie krawędziowej hydraulicznej bez sprzężenia zwrotnego pomiaru kąta jest prawie niemożliwe w całym cyklu produkcyjnym. Do gięcia sprężyn tolerancje swobodnej długości wynoszące ±0,3 mm na korpusie sprężyny o średnicy 50 mm wymagają maszyny o stabilnej rozdzielczości podawania drutu i stałej kompensacji sprężynowania – zwykle osiągalnej tylko w przypadku zwijarek CNC napędzanych serwomechanizmem.

Typowe problemy podczas operacji gięcia i ich przyczyny

Nawet dobrze skonfigurowane maszyny wytwarzają wadliwe części, gdy zmienne nie są kontrolowane. Poniższe problemy są najczęściej zgłaszane podczas pracy zarówno na prasie krawędziowej, jak i na giętarce sprężynowej.

Niespójność kąta na długości części

Jeśli kąt zgięcia jest prawidłowy w środku, ale otwiera się w kierunku końców, łoże maszyny ugina się pod obciążeniem. 3-metrowe zagięcie na 250-tonowej prasie krawędziowej bez aktywnego ukoronowania może wykazywać ugięcie 0,4–0,8 mm w środku w stosunku do końców, co przekłada się na zmianę kąta o 1°–2°. Rozwiązaniem jest hydrauliczny lub mechaniczny stół koronujący lub krótsze segmenty narzędziowe, które umożliwiają regulację poszczególnych sekcji.

Pęknięcie na promieniu zgięcia

Pękanie ma miejsce, gdy naprężenie włókien zewnętrznych przekracza zdolność materiału do rozciągania. Typowe przyczyny obejmują użycie promienia stempla mniejszego niż minimalny zalecany dla materiału (w przypadku aluminium 6061-T6 minimalny promień wewnętrzny wynosi zazwyczaj 1,5–2 × grubość materiału), zginanie w poprzek kierunku włókien walcowanego arkusza lub użycie materiału utwardzanego przez zgniot z poprzednich operacji formowania. Obrót części o 90° względem kierunku walcowania często eliminuje pękanie materiałów granicznych.

Swobodna zmiana długości sprężyny przy zginaniu sprężyny

Rozrzut swobodnej długości w sprężynach produkcyjnych (np. ±1 mm przy wartości docelowej ±0,3 mm) zwykle ma jedną z trzech przyczyn: różnice w średnicy drutu pomiędzy cewkami przekraczające tolerancję, dla której została skalibrowana maszyna, zmiany twardości materiału spowodowane temperaturą w długich seriach produkcyjnych lub zużyte rolki podające, które sporadycznie się ślizgają. Wymiana wkładów rolek podających co 300–500 godzin pracy to standardowa konserwacja zapobiegawcza w sklepach z sprężynami o dużej objętości.

Skręć uformowane części z drutu

Skręt powstaje, gdy naprężenia szczątkowe w cewce drutu nie są uwalniane równomiernie podczas podawania drutu przez maszynę. Prostownica drutu (obrotowa lub rolkowa) zamontowana pomiędzy szpulą drutu a rolkami podającymi usuwa zestaw cewek przed formowaniem. Większość produkcyjnych maszyn do gięcia sprężyn zawiera w standardzie 7- lub 9-walcową prostownicę.

Wymagania bezpieczeństwa dotyczące obsługi maszyn do gięcia

Giętarki — w szczególności prasy krawędziowe hydrauliczne o sile 100 ton lub większej — wytwarzają siły mogące zmiażdżyć ręce i spowodować śmiertelne obrażenia. Normy bezpieczeństwa nie są opcjonalne w żadnym profesjonalnym środowisku operacyjnym.

• Kurtyny świetlne i laserowe systemy bezpieczeństwa: Nowoczesne prasy krawędziowe wykorzystują systemy AOPD (Active Opto-electronic Protective Device) — kurtyny laserowe, które natychmiast zatrzymują siłownik, jeśli ręka operatora znajdzie się w strefie niebezpiecznej. System Fiessler AKAS II i podobne wykrywa przeszkody o grubości zaledwie 14 mm przy prędkości zamykania do 10 mm/s.
• Sterowanie dwuręczne: W maszynach bez zaawansowanego zabezpieczenia optycznego wymagana aktywacja oburęczna utrzymuje ręce operatora z dala od strefy oprzyrządowania podczas suwu siłowego.
• Sprzęt ochrony osobistej: Rękawice odporne na przecięcie (EN388 poziom 4 lub wyższy), obuwie ochronne i ochrona oczu przed metalowymi zadziorami to minimalne wymagania w większości jurysdykcji.
• Osłona maszyny do gięcia sprężyn: Ponieważ giętarki do sprężyn wyrzucają części z dużą prędkością, a drut może się ugiąć, jeśli pęknie pod napięciem, wymagane jest pełne zabezpieczenie obwodowe z blokowanymi drzwiami dostępowymi. Normy ISO 11161 i EN 13857 określają minimalne bezpieczne odległości dla takich osłon.
• Konserwacja układu hydraulicznego: Hydrauliczna prasa krawędziowa z nieszczelną uszczelką może upuścić siłownik pod wpływem grawitacji. Zawory zabezpieczające przed upadkiem (zawory zwrotne bezpośrednio przy cylindrze) są obowiązkowe we wszystkich nowoczesnych maszynach i powinny być sprawdzane co roku.

Praktyki konserwacyjne wydłużające żywotność maszyny do gięcia

Dobrze konserwowana giętarka powinna zapewnić 20–30 lat produktywnej pracy. Zaniedbane maszyny szybko ulegają zniszczeniu, wytwarzając części przekraczające tolerancję i stwarzając zagrożenie dla bezpieczeństwa. Poniższe praktyki konserwacji nie podlegają negocjacjom w środowiskach produkcyjnych.

• Codziennie: Oczyść powierzchnie narzędzi, aby zapobiec powstawaniu zarysowań na końcach stempla i ramionach matrycy. Sprawdź węże hydrauliczne pod kątem przetarć lub zabrudzeń. Sprawdź ograniczniki tylnego zderzaka pod kątem zanieczyszczeń, które mogłyby spowodować nieprawidłowe ustawienie części.
• Co tydzień: Sprawdź poziom i stan płynu hydraulicznego. Sprawdź enkodery liniowe (jeśli są zamontowane) pod kątem zanieczyszczeń. Sprawdź dokładność pozycjonowania tylnego zderzaka za pomocą czujnika zegarowego względem ogranicznika referencyjnego.
• Miesięcznie: Nasmaruj prowadnice siłownika, śruby pociągowe tylnego zderzaka i śruby kulowe zgodnie z harmonogramem smarowania producenta. Sprawdź systemy mocowania narzędzi pod kątem zużycia.
• Rocznie: Całkowita wymiana płynu hydraulicznego (zwykle ISO VG46 lub VG68 w zależności od klimatu). Sprawdź uszczelki cylindrów. Wykonaj kalibrację laserową lub optyczną systemu odniesienia kąta maszyny. W przypadku giętarek do sprężyn należy wymienić sworznie do gięcia i trzpienie nawijające, które wykazują mierzalne zużycie.

Oprzyrządowanie stanowi zazwyczaj najwyższy powtarzalny koszt konserwacji zarówno w operacjach prasy krawędziowej, jak i maszyny do gięcia sprężyn. Końcówki stempla są zużyte i wyszczerbione; ramiona matrycy ulegają erozji w wyniku powtarzającego się kontaktu z metalem. Pojedynczy zestaw precyzyjnych narzędzi do pras krawędziowych dla 3-metrowej maszyny może kosztować 3 000–15 000 USD, co sprawia, że ​​odpowiednie przechowywanie (stojaki na narzędzia, osłony ochronne) i procedury obsługi stanowią bezpośredni środek kontroli kosztów.
