Giętarka do drutu CNC: rodzaje, dane techniczne i przewodnik zakupów

Co właściwie robi giętarka CNC do drutu — i dlaczego jest to ważne

Giętarka do drutu CNC to zautomatyzowany system produkcyjny, który podaje, pozycjonuje i wygina drut metalowy w precyzyjne kształty geometryczne za pomocą sterowanych komputerowo serwomotorów i programowalnych narzędzi. Krótka odpowiedź na pytanie, czy jest ona potrzebna: jeśli wielkość produkcji przekracza kilkaset identycznych części z drutu dziennie, gięcie ręczne lub półautomatyczne prawie na pewno kosztuje więcej niż sama maszyna. Nowoczesne giętarki drutu CNC mogą produkować złożone kształty drutów 2D i 3D z tolerancjami tak wąskimi jak ±0,1 mm , przy prędkościach, których operatorzy ręczni po prostu nie są w stanie osiągnąć w sposób ciągły.

Ta sama platforma, która wygina formy z drutu konstrukcyjnego, działa również jako maszyna do gięcia sprężyn po wyposażeniu w odpowiednie narzędzia i moduły oprogramowania. Ta dwufunkcyjna zdolność jest jednym z powodów, dla których giętarki CNC do drutu stały się domyślnym wyborem w różnych branżach, od foteli samochodowych po produkcję urządzeń medycznych. Zamiast inwestować w dwa oddzielne systemy, producenci konfigurują pojedynczą platformę CNC do obsługi zarówno form drutowych, jak i sprężyn ściskanych lub skrętnych, w zależności od harmonogramu produkcji.

W tym artykule opisano, jak działają te maszyny, co odróżnia modele podstawowe od modeli z najwyższej półki, które branże w największym stopniu na nich polegają oraz co należy ocenić przed zakupem lub modernizacją systemu.

Rdzeń mechaniki: jak działają maszyny do gięcia drutu CNC

Zrozumienie sekwencji mechanicznej pomaga w inteligentnej ocenie specyfikacji maszyny, zamiast porównywać dane z broszury oddzielnie. Proces rozpoczyna się w systemie podawania drutu, gdzie prostownica usuwa wiązkę cewek ze szpuli drutu, zanim trafi ona do głowicy gnącej. Dokładność podawania na tym etapie jest krytyczna — błąd wynoszący 0,5 mm na mieszankę cyklu podawania w złożonej części składającej się z 20 zagięć, tworzącej całkowicie bezużyteczny komponent.

Głowica gnąca i system narzędziowy

Głowica gnąca jest sercem każdej maszyny do gięcia drutu CNC. Zwykle składa się z centralnego sworznia do gięcia, palca do gięcia, który obraca się wokół niego, oraz mechanizmu zaciskającego, który przytrzymuje drut podczas zginania. W maszynach podstawowych kierunek gięcia jest stały, co oznacza, że ​​operator musi ręcznie obracać drut w przypadku skomplikowanych części 3D. W systemach średniej klasy i przemysłowych sama głowica gnąca obraca się — często nazywana jest obrotową głowicą gnącą — umożliwiając maszynie tworzenie trójwymiarowych kształtów drutu w jednym nieprzerwanym cyklu.

Wysokiej klasy systemy takich producentów jak Wafios, BendRobotics i Meba głowice gnące z maksymalnie 7 sterowanymi osiami , umożliwiając uzyskanie geometrii, które byłyby niemożliwe na konwencjonalnym sprzęcie. Samo oprzyrządowanie — sworznie, palce i wzorniki — jest zwykle wykonane z hartowanej stali narzędziowej lub węglika i ma wymiary dopasowane do średnicy drutu. Zmiana średnicy drutu zwykle wymaga wymiany oprzyrządowania, która zajmuje 15–45 minut, w zależności od konstrukcji maszyny.

Serwosilniki i sterowanie ruchem

Nowoczesne giętarki drutu CNC zastępują siłowniki hydrauliczne serwomotorami prądu przemiennego lub stałego na każdej osi. Systemy napędzane serwo reagują szybciej, zużywają mniej energii i umożliwiają sterownikowi rejestrowanie danych pozycyjnych w czasie rzeczywistym w celu weryfikacji jakości. Kontroler ruchu — zwykle zastrzeżona jednostka CNC lub komputer przemysłowy ze specjalistycznym oprogramowaniem — interpretuje zaprogramowaną sekwencję gięcia i koordynuje wszystkie osie jednocześnie. Prędkość posuwu, kąt zgięcia, kierunek zgięcia i cięcie są synchronizowane z dokładnością do milisekund.

Niektóre maszyny wykorzystują układ mechaniczny napędzany krzywką do prostych części o dużej objętości, w których elastyczność serwomechanizmu nie jest konieczna, ale jest to coraz rzadsze w nowych instalacjach. Trend zdecydowanie zmierza w stronę platform składających się wyłącznie z serwomechanizmów, ponieważ umożliwiają one szybkie zmiany programu – co jest koniecznością w środowiskach warsztatowych, gdzie na jedną zmianę może pracować 20 różnych form drutu.

Systemy cięcia

Drut jest cięty po zgięciu za pomocą mechanizmu tnącego lub obrotowego. Cięcie ścinające jest szybsze i sprawdza się dobrze w przypadku miękkiego i średnio twardego drutu o średnicy do około 8 mm. Cięcie obrotowe zapewnia czystsze wykończenie końcówek i minimalne zadziory, co jest ważne w zastosowaniach, w których końcówki drutu stykają się z uszczelkami, ruchomymi częściami lub ludzką skórą. W niektórych konfiguracjach giętarek do sprężyn wykorzystuje się dedykowane narzędzie do przecinania, które jednocześnie formuje zwój końcowy, eliminując operację wtórną.

Kategorie maszyn i do czego każda z nich została stworzona

Giętarki drutu CNC nie są pojedynczą kategorią. Rynek obejmuje maszyny, które kosztują poniżej 30 000 USD i produkują proste zamki 2D, aż po systemy o wartości przekraczającej 500 000 USD, które wyginają ciężki drut konstrukcyjny do zastosowań motoryzacyjnych lub budowlanych. Wybór niewłaściwej kategorii to najczęstszy i kosztowny błąd popełniany przez kupujących.

Możliwości 2D i 3D

Giętarka do drutu 2D CNC wygina drut w jednej płaszczyźnie. Gotową część można podnieść z płaskiej powierzchni, bez wznoszenia się jakiejkolwiek części powyżej lub poniżej tej płaszczyzny. Dotyczy to bardzo dużej części kształtek drutowych stosowanych w osprzęcie detalicznym, komponentach HVAC i sprzęcie konsumenckim – produktach, w przypadku których dodatkowy koszt funkcji 3D jest niepotrzebny. Maszyna 3D dodaje oś obrotu do głowicy gnącej lub rury podajnika drutu, umożliwiając części spiralne lub skręcanie w trzech wymiarach. Ramy siedzeń samochodowych, ergonomiczne podparcia lędźwiowe i złożone prowadnice przewodów medycznych wymagają funkcji 3D.

Maszyna do gięcia sprężyn jako podkategoria

Giętarka do sprężyn jest technicznie wyspecjalizowaną odmianą rodziny maszyn do gięcia drutu CNC, zoptymalizowaną do zwijania drutu w geometrię sprężyny. Kluczową różnicą mechaniczną jest narzędzie do zwijania — hartowana matryca umieszczona dokładnie względem linii środkowej drutu w celu kontrolowania średnicy cewki — w połączeniu z narzędziem podziałowym, które przesuwa cewki osiowo. Nowoczesne giętarki do sprężyn CNC mogą produkować sprężyny naciskowe, sprężyny naciągowe z hakami otwartymi lub zamkniętymi oraz sprężyny skrętowe z dowolnym kątem ramion , a wszystko to w ramach tego samego cyklu programu. Przełączanie pomiędzy typami sprężyn zazwyczaj wymaga jedynie zmiany programu i niewielkiej regulacji oprzyrządowania, a nie pełnej zmiany maszyny.

Kompatybilność materiałów i specyfikacje przewodów

Gięty materiał wpływa na każdy aspekt doboru maszyny: wymaganą siłę zginania, geometrię oprzyrządowania, wymaganą kompensację sprężynowania i stopień zużycia oprzyrządowania. Zakładanie, że maszyna przeznaczona do drutu ze stali miękkiej będzie działać równie dobrze na drutach sprężynowych ze stali nierdzewnej lub wysokowęglowych, jest częstym i kosztownym błędem.

• Drut ze stali miękkiej (AISI 1006–1018): Najłatwiejszy w zginaniu materiał, charakteryzujący się niską sprężyną i dobrą ciągliwością. Większość maszyn do gięcia drutu CNC jest przystosowanych do tego materiału przy specyfikacji maksymalnej średnicy.
• Stal nierdzewna (304, 316, 316L): Wymaga około 50–70% większej siły zginania niż stal miękka o tej samej średnicy ze względu na wyższą wytrzymałość na rozciąganie i większą sprężystość. Maszyny muszą być odpowiednio obniżone – maszyna przystosowana do stali miękkiej o grubości 8 mm może niezawodnie obsługiwać tylko stal nierdzewną o grubości 5–6 mm.
• Wysokowęglowa stal sprężynowa (ASTM A228, A227): Stosowany głównie w maszynach do gięcia sprężyn. Wytrzymałość na rozciąganie może osiągnąć 2000 MPa w przypadku cienkich drutów, co wymaga solidnego oprzyrządowania i precyzyjnych algorytmów kompensacji sprężynowania w sterowniku CNC.
• Drut aluminiowy: Mniejsze zapotrzebowanie na siłę, ale znacznie bardziej miękkie, co oznacza, że ślady narzędzi są widoczne, jeśli wykończenie powierzchni narzędzia jest niewystarczające. Stosowany w lekkich oprawach i wyświetlaczach.
• Tytan i stopy specjalne: Wymagają specjalistycznego oprzyrządowania, mniejszych prędkości gięcia i częstego wyżarzania pomiędzy operacjami. Giętarki drutu CNC do tych materiałów są zwykle budowane na zamówienie lub w znacznym stopniu modyfikowane w porównaniu ze standardowymi platformami.

Sprężynowanie — powrót sprężysty drutu po zwolnieniu zgięcia — różni się znacznie w zależności od materiału, a nawet pomiędzy partiami drutu z tego samego materiału. Wysokiej jakości sterowniki CNC zawierają tabele kompensacji sprężyny, które dostosowują rzeczywisty zaprogramowany kąt zgięcia poza kąt docelowy, aby uzyskać prawidłową geometrię końcową. Niektóre systemy wykorzystują pomiary w trakcie procesu za pomocą kamery lub sondy stykowej w celu wykrywania rzeczywistych kątów zgięcia i korygowania ich w czasie rzeczywistym, redukując odpady na pierwszych częściach nowego przebiegu programu.

Programowanie i oprogramowanie: prawdziwy wyróżnik konkurencyjny

Dwie maszyny o prawie identycznych specyfikacjach mechanicznych mogą dawać bardzo różne wyniki w świecie rzeczywistym, w zależności od platformy oprogramowania. Czas programowania, wydajność przezbrajania i możliwość importowania geometrii z systemów CAD są obecnie równie ważne jak możliwości mechaniczne — szczególnie w środowiskach o krótkich seriach produkcyjnych i częstych zmianach części.

Programowanie offline i import CAD

Wiodące platformy oprogramowania maszyn do gięcia drutu CNC — w tym autorskie systemy Wafios Wafios FMG, Simplex i Numalliance — umożliwiają operatorom importowanie geometrii drutu bezpośrednio z plików DXF lub STEP. Oprogramowanie automatycznie oblicza wymaganą sekwencję gięcia, pozycje narzędzi i szacunkowe sprężynowanie. Oznacza to, że nowy program części można utworzyć w trybie offline w ciągu 20–60 minut, zamiast spędzać godziny na maszynie uruchamiając części próbne. W środowiskach o dużym zróżnicowaniu sama ta zdolność może zostać przywrócona 2–4 godziny maszynowe na zmianę które w przeciwnym razie zostałyby utracone w wyniku wymiany walut.

Symulacja i wykrywanie kolizji

Przed uruchomieniem nowego programu na rzeczywistej maszynie oprogramowanie symulacyjne renderuje pełną sekwencję gięcia w 3D, sygnalizując potencjalne kolizje pomiędzy oprzyrządowaniem do gięcia, drutem i już wygiętymi częściami części. Jest to szczególnie cenne w przypadku złożonych kształtów drutu 3D, gdzie ślepe zagięcie mogłoby wprowadzić drut do głowicy maszyny. Wychwytywanie kolizji w symulacji, a nie w produkcji, zapobiega uszkodzeniom narzędzi, których naprawa może kosztować od 2000 do 15 000 dolarów, w zależności od typu maszyny.

Specyfikacja oprogramowania maszyny do gięcia sprężyn

Oprogramowanie maszyny do gięcia sprężyn dodaje parametry niedostępne w ogólnych programach do gięcia drutu: średnicę cewki, podziałkę, długość swobodną, liczbę aktywnych cewek i konfigurację końcówek. Zaawansowane platformy umożliwiają operatorowi wprowadzenie specyfikacji funkcjonalnej sprężyny – sztywności sprężyny, obciążenia roboczego przy danym ugięciu – a oprogramowanie ponownie oblicza wymaganą średnicę drutu i geometrię cewki, a następnie automatycznie generuje program maszyny. Eliminuje to ręczną iterację, którą tradycyjnie wykonywali projektanci sprężyn, polegającą na próbnym zwijaniu i testowaniu obciążenia.

Łączność danych i integracja z Przemysłem 4.0

Nowoczesne giętarki drutu CNC w coraz większym stopniu obsługują protokoły danych OPC-UA lub MQTT, umożliwiając przesyłanie danych produkcyjnych — liczby cykli, kodów usterek, odczytów siły zginania i identyfikatorów programów — do systemów realizacji produkcji w czasie rzeczywistym. Umożliwia to planistom produkcji monitorowanie produkcji zgodnie z harmonogramem bez konieczności wchodzenia na podłogę, a zespołom konserwacyjnym śledzenie cykli zużycia oprzyrządowania i zaplanowanie wymiany przed wystąpieniem awarii. Maszyny pozbawione tych interfejsów stają się problemem w zakładach wdrażających strategie gromadzenia danych obejmujące cały zakład.

Branże i zastosowania, które napędzają popyt na gięcie drutu CNC

Globalny rynek urządzeń do formowania drutu wyceniono na ok 1,8 miliarda dolarów w 2023 roku i nadal rośnie, napędzany głównie wymaganiami dotyczącymi lekkości pojazdów, rozwojem sektora urządzeń medycznych oraz rozbudową infrastruktury realizacji zamówień w handlu elektronicznym, która wymaga ogromnych ilości elementów do przechowywania przewodów i wyświetlaczy.

Produkcja samochodów

Motoryzacja to największy pojedynczy rynek końcowy giętarek do drutu CNC. Typowy pojazd osobowy zawiera 200–400 pojedynczych form drutowych począwszy od sprężyn ramy siedzeń i pałąków podparcia lędźwiowego, po drążki podporowe maski, połączenia wycieraczek przedniej szyby i prowadnice linek w komorze silnika. Pojazdy elektryczne zwiększają złożoność kształtu drutu w systemach mocowania modułów akumulatorów i zespołach zarządzania temperaturą. Dostawcy branży motoryzacyjnej poziomu 1 zazwyczaj obsługują wiele giętarek CNC do drutu na każdą komórkę produkcyjną, a czas przezbrajania wynosi poniżej 10 minut, zgodnie z umownymi oczekiwaniami klientów OEM.

Wyroby medyczne i instrumenty chirurgiczne

Gięcie drutu medycznego obejmuje prowadniki nitinolowe, narzędzia chirurgiczne ze stali nierdzewnej, elementy implantów ortopedycznych i skomplikowane ramy druciane stosowane w minimalnie inwazyjnych urządzeniach chirurgicznych. Zastosowania te wymagają najwyższej możliwej dokładności pozycjonowania — powszechne są tolerancje ±0,05 mm — w połączeniu z pełną identyfikowalnością partii materiału i parametrów maszyny w celu zapewnienia zgodności z przepisami. Giętarki drutu CNC stosowane w produkcji medycznej zazwyczaj uruchamiają programy certyfikacji, które rejestrują każdy parametr gięcia dla każdej części i przechowują dane w oparciu o unikalny numer seryjny części.

Produkcja wiosenna

Dedykowani producenci sprężyn używają giętarek CNC do sprężyn jako podstawowego sprzętu produkcyjnego. Mógłby działać średniej wielkości sklep wiosenny 5–20 giętarek do sprężyn CNC jednocześnie , z których każdy wytwarza inny typ sprężyny. Zastosowania obejmują sprężyny zawieszenia samochodowego i mechanizmu rozrządu, sprężyny maszyn przemysłowych, elektronikę użytkową (przełączniki klawiaturowe, mechanizmy piórkowe) oraz systemy uruchamiające w lotnictwie i kosmonautyce. Segment maszyn do gięcia sprężyn jest jedną z najszybciej rozwijających się podkategorii ze względu na zapotrzebowanie ze strony systemów akumulatorów pojazdów elektrycznych i sektorów magazynowania energii, gdzie precyzyjne obciążenie sprężyny ma kluczowe znaczenie dla ściskania ogniw i zarządzania kontaktem termicznym.

Oprawy detaliczne i systemy wystawowe

Stojaki ekspozycyjne z drutu, przegródki do półek, haczyki na kołki i systemy koszy produkowane są w ogromnych ilościach przez wyspecjalizowanych producentów form drucianych obsługujących sieci handlowe. W tym segmencie wysoka wydajność jest ważniejsza od ekstremalnej precyzji — giętarka do drutu 2D CNC pracująca z prędkością 1500 części na godzinę w ramach prostego programu haków do sprzedaży detalicznej stanowi podstawę wielu firm zajmujących się oprawami wystawowymi. Niskie koszty materiałów i ceny na poziomie towaru w tym segmencie kładą nacisk na czas sprawności maszyn i efektywność przezbrajania.

Produkcja HVAC i AGD

Regały do lodówek, stojaki na piekarniki, wsporniki bębnów pralek i ramy kratek HVAC to produkty w kształcie drutu produkowane na giętarkach CNC. Są to stosunkowo proste formy drutowe o dużej objętości, w przypadku których standardowym modelem produkcyjnym jest maszyna 2D lub prosta maszyna 3D działająca w trybie automatycznym przy minimalnej interwencji operatora. Dominującymi materiałami w tym segmencie są stal nierdzewna i stal miękka ocynkowana.

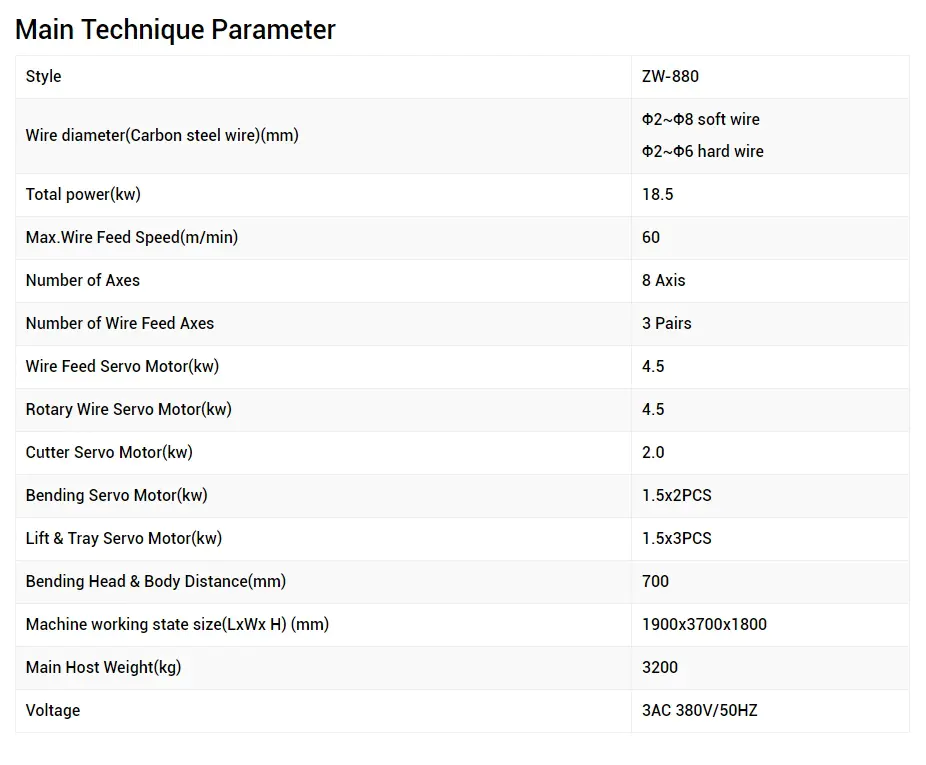

Kluczowe dane techniczne, które należy ocenić przed zakupem

Specyfikacje maszyn nie zawsze są bezpośrednio porównywalne u różnych producentów, a niektóre dane podano w najlepszych warunkach, które mogą nie odzwierciedlać rzeczywistych wymagań produkcyjnych. Przy każdej decyzji o zakupie należy krytycznie ocenić poniższe kryteria.

• Zakres średnic drutu: Zawsze sprawdzaj, czy średnica znamionowa jest osiągalna przy konkretnym materiale drutu i jego temperamencie, a nie tylko miękkiej stali wyżarzanej miękko. Poproś producentów o zademonstrowanie maszyny przy użyciu rzeczywistego materiału.
• Liczba sterowanych osi: Większa liczba osi umożliwia tworzenie bardziej złożonych części, ale zwiększa także złożoność programowania i koszty. Nie kupuj możliwości 6-osiowych, jeśli Twój asortyment produktów wymaga tylko 3.
• Siła zginająca i moment obrotowy: Wartość wyrażona w kN lub Nm określa maksymalny rozmiar drutu i twardość, jaką może obsłużyć maszyna. Uwzględnij minimalny margines 20% w stosunku do obliczonego zapotrzebowania, aby uwzględnić zmienność materiału i zużycie narzędzi.
• Dokładność i powtarzalność podawania: Szukaj dokładności podawania wynoszącej ±0,1 mm lub większej. Powtarzalność (zdolność maszyny do ciągłego uderzania w tę samą pozycję) jest często lepsza niż dokładność absolutna i jest bardziej istotna dla jakości produkcji.
• Czas zmiany: Poproś o demonstrację na żywo pełnego przejścia pomiędzy dwoma różnymi programami części. Zawierają one więcej informacji niż jakiekolwiek dane zawarte w arkuszu specyfikacji.
• Ekosystem oprogramowania: Oceń możliwości programowania w trybie offline, obsługiwane formaty importu CAD, opcje eksportu danych i dostępność przeszkolonego wsparcia w zakresie oprogramowania w Twoim regionie.
• Dostępność części zamiennych i terminy realizacji: Maszyna, która stoi bezczynnie przez 6 tygodni i czeka na zastrzeżony serwonapęd, jest znacznie droższa, niż sugeruje jej cena zakupu. Sprawdź, czy części eksploatacyjne i krytyczne komponenty są dostępne lokalnie lub z czasem realizacji, jaki pozwala na to Twój harmonogram produkcji.
• Wsparcie w zakresie szkoleń i uruchomień: Nowe giętarki do drutu CNC zwykle wymagają 3–5 dni uruchomienia na miejscu i szkolenia operatorów, aby osiągnąć niezawodną wydajność produkcyjną. Sprawdź, co jest wliczone w cenę zakupu, a co wiąże się z dodatkowymi kosztami.

Testy porównawcze produktywności: jak wygląda prawdziwa produkcja

Opublikowane dane dotyczące czasu cyklu od producentów maszyn reprezentują idealne warunki — czysty drut, prosta geometria, optymalne oprzyrządowanie, doświadczony operator. Rzeczywista produkcja w typowym środowisku produkcyjnym trwa przy 65–85% przepustowości znamionowej przy rozliczaniu zmian materiałów, drobnych przestojów, braków przy uruchomieniu programu i planowej konserwacji. Planowanie około 70% przepustowości znamionowej jest konserwatywnym i możliwym do obrony podejściem do celów planowania wydajności.

Weźmy pod uwagę warsztat produkujący formę drutu ze stali nierdzewnej z 12 zagięciami przy użyciu 4-osiowej maszyny do gięcia drutu CNC o wydajności 400 części na godzinę na drucie ze stali miękkiej o średnicy 4 mm. W przypadku stali nierdzewnej o tej samej średnicy należy spodziewać się zmniejszenia prędkości o 30–40% ze względu na wyższą wytrzymałość materiału — nazwijmy to 250–280 części na godzinę przy pełnej wydajności lub około 175–200 części na godzinę przy 70% wykorzystaniu. W ciągu 8-godzinnej zmiany powstaje około 1400–1600 części — liczba ta musi odpowiadać dziennemu zapotrzebowaniu i docelowym zapasom, zanim podejmie się decyzję o zakupie maszyny.

W przypadku zastosowań w maszynach do gięcia sprężyn wydajność zależy w dużym stopniu od złożoności sprężyny. Prosta cylindryczna sprężyna naciskowa bez specjalnej konfiguracji końcówek może pracować z szybkością 300–500 sztuk na minutę na szybkiej zwijarce CNC. Sprężyna skrętowa z dwoma precyzyjnie ustawionymi nogami pod różnymi kątami może pracować z szybkością zaledwie 20–50 sztuk na minutę. Obydwa są produkowane na maszynach tej samej kategorii — geometria wpływa na wydajność wyjściową, a nie tylko na prędkość znamionową maszyny.

Wymagania konserwacyjne i całkowity koszt posiadania

Cena zakupu giętarki do drutu CNC wynosi zazwyczaj 50–65% jej całkowitego kosztu w ciągu 10-letniego okresu eksploatacji. Pozostałą część stanowią oprzyrządowanie, konserwacja i zużycie energii. Zrozumienie tych kosztów na początku pozwala uniknąć niespodzianek budżetowych, które podważają uzasadnienie biznesowe inwestycji.

Zużycie i wymiana narzędzi

Sworznie i palce do gięcia należą do materiałów eksploatacyjnych. Na wysokoprodukcyjnej maszynie obsługującej drut ze stali nierdzewnej kołek do gięcia może wytrzymać 500 000–2 000 000 cykli przed wymianą. Przy 250 częściach na godzinę przy 12 zgięciach na część daje to 3000 zgięć na godzinę, co oznacza, że ​​sworzeń może wymagać wymiany co 170–670 godzin czasu produkcji. Narzędzia z węglików spiekanych wytrzymują 3–5 razy dłużej niż standardowa stal narzędziowa, ale kosztują 4–6 razy więcej za sztukę. Właściwy wybór zależy od wielkości produkcji i tolerancji przestojów.

Harmonogram konserwacji zapobiegawczej

Producenci zazwyczaj zalecają codzienną kontrolę smarowania, cotygodniową kontrolę rolek prostujących i rolek napędowych, comiesięczną kontrolę sprzęgieł serwosilnika i sprzężenia zwrotnego enkodera oraz coroczną kontrolę zespołu łożyska głowicy gnącej. Maszyny pracujące w zapylonym lub wilgotnym środowisku — powszechne w zakładach produkcyjnych — wymagają częstszego czyszczenia i kontroli obudów elektrycznych. Zaniedbywanie układu prostownicy jest najczęstszym błędem konserwacyjnym: zużyte rolki prostujące umożliwiają osadzanie się cewek w drucie, co powoduje błędy pozycjonowania, które pojawiają się jako przypadkowe zmiany w geometrii gotowej części.

Zużycie energii

Giętarka do drutu sterowana CNC, w całości wyposażona w serwo, zazwyczaj ciągnie w zakresie średnic drutu 4–8 mm 3–8 kW podczas aktywnego zginania , ze szczytami w fazie przyspieszania. Jest to znacznie mniej niż w przypadku równoważnych maszyn hydraulicznych, które pracują na biegu jałowym przy pełnym ciśnieniu pompy. Oszczędności energii wynikające z przejścia z układów hydraulicznych na układy napędzane serwo często w znaczący sposób przyczyniają się do obliczenia zwrotu z inwestycji w modernizację maszyny, szczególnie w obiektach o wysokich kosztach energii elektrycznej lub programach redukcji węgla aktywnego.

Integracja automatyki: poza samą maszyną

Samodzielna giętarka do drutu CNC jest często tylko jednym z elementów szerszej, zautomatyzowanej komórki produkcyjnej. Wyjście maszyny do gięcia może być podawane bezpośrednio do uchwytu spawalniczego, prasy formującej, stanowiska montażowego lub systemu kontroli. Prawidłowe zaprojektowanie tych interfejsów od samego początku jest znacznie tańsze niż ich modernizacja po instalacji.

Typowe konfiguracje automatyzacji na dalszym etapie produkcji obejmują wyładunek taśm przenośnikowych w przypadku form drutu 2D o dużej objętości, zrobotyzowane rozmieszczanie części w przypadku form 3D, gdzie orientacja ma znaczenie dla późniejszego montażu, systemy kontroli wizyjnej, które sprawdzają geometrię gotowej części względem szablonu CAD i odrzucają części przekraczające tolerancję, zanim dotrą one na linię montażową, oraz zautomatyzowane zmieniacze szpul cewek, które łączą przychodzący drut bez zatrzymywania maszyny – eliminując największe pojedyncze źródło nieplanowanych przestojów w wysokoprodukcyjnych instalacjach do gięcia drutu CNC.

W przypadku komórek maszyn do gięcia sprężyn automatyczne systemy liczenia, sortowania i pakowania są standardem w produkcji sprężyn na dużą skalę. Sprężyny są wyładowywane do podajników wibracyjnych, które kierują je do automatycznego pakowania lub operacji wtórnych, takich jak stabilizacja termiczna, śrutowanie lub powlekanie. Integracja tych systemów wymaga szczególnej dbałości o geometrię sprężyny — sprężyna podatna na splątanie będzie powodować trwałe zacięcia w sprzęcie do obsługi wibracyjnej, co jest problemem, który znacznie łatwiej jest rozwiązać na etapie projektowania niż po zainstalowaniu sprzętu.

Często zadawane pytania dotyczące maszyn do gięcia drutu CNC

Jaka jest minimalna wielkość produkcji uzasadniająca zastosowanie giętarki do drutu CNC?

Nie ma uniwersalnego progu, ale większość producentów uważa, że ​​gięcie drutu CNC staje się opłacalne przy ilościach powyżej 500–1000 identycznych części dziennie w przypadku części wymagającej więcej niż 3 zagięć. Poniżej tej wielkości ręczne lub półautomatyczne oprzyrządowanie z prostszym sprzętem zazwyczaj zapewnia lepszy zwrot. Warsztaty wykonujące prace o bardzo zróżnicowanym składzie i małych nakładach czasami usprawiedliwiają maszyny CNC szczególnie ze względu na ich zdolność do szybkiej zmiany, a nie samą przepustowość.

Czy giętarka do drutu CNC i maszyna do gięcia sprężyn mogą być tą samą jednostką?

Tak. Wiele nowoczesnych platform do gięcia drutu CNC można skonfigurować do zwijania sprężyny poprzez zamontowanie odpowiedniego oprzyrządowania do zwijania i podziałki. Oprogramowanie musi także obsługiwać parametry sprężyny. Jednakże maszyna zoptymalizowana do formowania drutu może nie osiągnąć prędkości podawania lub rozdzielczości kątowej wymaganej do produkcji sprężyn z cienkiego drutu z dużą prędkością. Jeśli głównym produktem są sprężyny, specjalnie zaprojektowana maszyna do gięcia sprężyn będzie miała lepsze wyniki niż uniwersalna giętarka do drutu przystosowana do pracy ze sprężynami.

Ile czasu zajmuje zaprogramowanie nowej części na giętarce CNC do drutu?

Dzięki oprogramowaniu do programowania offline i plikowi DXF gotowej części doświadczony programista może wygenerować działający program w 30–90 minut dla standardowej formy drutu 2D lub 3D. Programowanie na maszynie bez narzędzi offline może zająć od 2 do 6 godzin w przypadku skomplikowanych części, łącznie z przebiegami testowymi i regulacjami. Programy Spring są często szybsze, ponieważ geometria jest bardziej regularna, a oprogramowanie wykonuje większość obliczeń automatycznie.

Jakie materiały drutowe może obsłużyć standardowa maszyna do gięcia drutu CNC?

Maszyny standardowe obsługują stal miękką, stal nierdzewną (o obniżonej wydajności) i aluminium. Drut sprężynowy o wysokiej zawartości węgla jest obsługiwany przez maszyny zoptymalizowane pod kątem sprężyn i niektóre ogólne giętarki do drutu. Tytan, nitinol i stopy specjalne zazwyczaj wymagają zmodyfikowanych lub niestandardowych maszyn, a niektóre zastosowania wymagają podgrzewanego oprzyrządowania, aby osiągnąć odpowiednią plastyczność.

Jak działa kompensacja sprężynowania w praktyce?

Sterownik maszyny dodaje obliczone wygięcie do każdego zaprogramowanego kąta, aby skompensować powrót sprężystości po zwolnieniu oprzyrządowania. Wartość kompensacji określa się empirycznie — maszyna wygina próbki, mierzy rzeczywisty uzyskany kąt i oblicza niezbędną korektę. Nowoczesne systemy tworzą tabele sprężynujące według rodzaju i średnicy materiału, więc kompensacja jest stosowana automatycznie po wybraniu materiału. Systemy pomiarowe stosowane w procesie mogą aktualizować wartości kompensacji w czasie rzeczywistym w oparciu o rzeczywiste wyniki pomiarów, redukując liczbę części testowych potrzebnych przy uruchamianiu nowego programu.
