Przewodnik po maszynach CNC do sprężyn: Jak twórcy sprężyn wybierają sprzęt

Czego naprawdę potrzebuje twórca sprężyn od Maszyna sprężynowa CNC

Krótka odpowiedź: producent sprężyn potrzebuje maszyny, która dopasuje trzy rzeczy na raz — zakres średnic drutu produkowanych części, liczbę osi niezbędną do uzyskania geometrii sprężyny oraz system sterowania wystarczająco stabilny, aby mógł pracować bez nadzoru przez całą zmianę. Jeśli któryś z nich się pomyli, reszta warsztatu za to zapłaci albo w postaci złomu, albo w formie wymiany, która pochłania całe popołudnie.

Większość nabywców poszukujących sprzętu szybko odkrywa, że „maszyna sprężynowa” to szeroka kategoria obejmująca wszystko, od podstawowej 2-osiowej zwijarki po 12-osiowy system bezkrzywkowy. Zhejiang Omnipotent Spring Machine Co., Ltd , znana w branży pod marką WNJ, produkuje tę gamę maszyn CNC do sprężyn od 1993 roku w Shengzhou w Zhejiang — jednym z uznanych w kraju klastrów produkcyjnych sterowanego komputerowo sprzętu do zwijania sprężyn. Jej linia produktów obejmuje dolną granicę asortymentu (3-osiowe zwijarki CNC635) aż do 12-osiowych platform bezkrzywkowych, co czyni ją użytecznym punktem odniesienia do zrozumienia struktury tej kategorii.

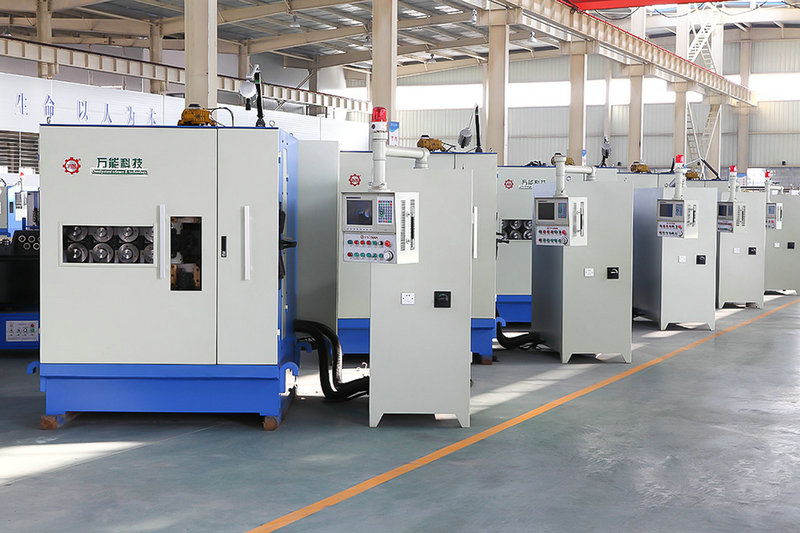

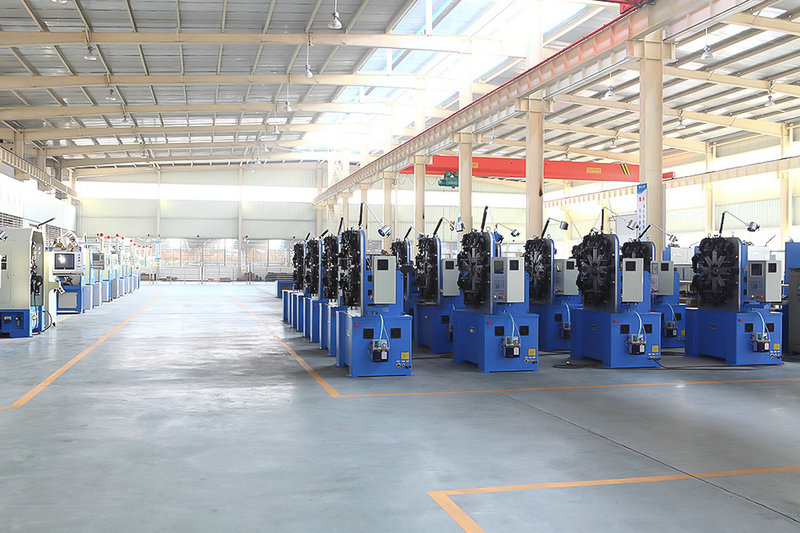

Firma działa w obiekcie o powierzchni ponad 20 000 metrów kwadratowych w Strefie Rozwoju Gospodarczego Shengzhou, zatrudniając starszych inżynierów i oddanych techników produkcji, a także prowadzi dział badawczy maszyn sprężynowych, który na bieżąco współpracuje z zewnętrznymi ekspertami technicznymi i krajowymi instytucjami akademickimi. To połączenie własnej skali produkcji i badań stosowanych jest dość typowe dla uznanych graczy w tym segmencie klastra maszyn w Zhejiang i jest to jeden z powodów, dla których region stał się jedną z uznanych w kraju baz produkcyjnych sterowanych komputerowo maszyn sprężynowych, a nie zjawiskiem obejmującym jedną fabrykę.

Dla producenta sprężyn oceniającego sprzęt praktycznym wnioskiem jest to, że kategoria jest podzielona według kilku punktów decyzyjnych, a nie jednej odpowiedzi „najlepsza maszyna”: ile osi faktycznie wymaga asortyment produktów, czy zwijanie krzywkowe czy bezkrzywkowe pasuje do schematu przełączania w arkuszu zamówień, jaki zakres średnic drutu obejmuje części obecne i przyszłe, jak system sterowania i serwomotory radzą sobie z długimi przebiegami bez nadzoru oraz co dzieje się w dalszej części procesu, gdy cewka opuści maszynę i nadal wymaga szlifowania i hartowanie, zanim będzie gotowa wiosna.

W pozostałej części tego przewodnika omówiono kolejno każdą z tych decyzji, a następnie omówiono planowanie instalacji, rozwiązywanie problemów z defektami, przeprowadzony przykład zwrotu kosztów i porównanie zaopatrzenia pomiędzy wykonywaniem zwijania we własnym zakresie a zlecaniem go kontraktowemu producentowi sprężyn — tego rodzaju szczegółów nie można znaleźć w samym arkuszu specyfikacji.

Liczba osi i dlaczego określa, jakie sprężyny faktycznie możesz wykonać

Liczba osi to najbardziej źle rozumiana specyfikacja w arkuszu danych maszyny CNC ze sprężynami. Nie opisuje prędkości ani rozmiaru — opisuje, ile niezależnych elementów sterujących ruchem ma maszyna na drucie podczas jego podawania, zginania i cięcia. Maszyna 3-osiowa kontroluje posuw, średnicę zwoju i podziałkę. 10-osiowa lub 12-osiowa maszyna bezkrzywkowa posiada niezależne prowadnice drutu, dodatkowe ramiona gnące i stacje cięcia, z których każda może być programowana według własnej ścieżki.

Maszyny niskoosiowe do prostych sprężyn naciskowych i naciągowych

Jednostka 3-osiowa, taka jak CNC635 firmy WNJ, skutecznie obsługuje proste sprężyny naciskowe i naciągowe i jest zwykle bardziej ekonomicznym punktem wyjścia dla producenta sprężyn, którego asortyment produktów nie jest bardzo zróżnicowany. 5-osiowy model napędzany krzywką, taki jak CNC650Z, o którym mowa w linii zwijarek WNJ, zawiera funkcję toczenia drutu z ośmioma stacjami w celu kontrolowanego zginania, zginania haków i zwijania – jest to przydatne, gdy asortyment produktów zacznie zawierać sprężyny naciągowe zakończone hakami.

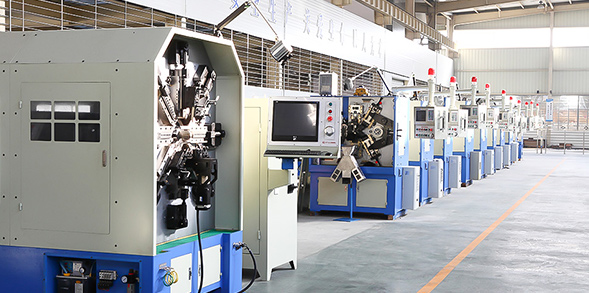

Wysokoosiowe maszyny bezkrzywkowe do sprężyn o skomplikowanych i specjalnych kształtach

Gdy warsztat potrzebuje podwójnych sprężyn skrętnych, sprężyn w kształcie pagody, sprężyn prostokątnych lub innych specjalnych kształtów, bardziej praktycznym wyborem staje się 10- lub 12-osiowa maszyna bezkrzywkowa. Platformy bezkrzywkowe CNC1025 (10-osiowe) i CNC1240/CNC1260/CNC1280 (12-osiowe) firmy WNJ są zbudowane w oparciu o dokładnie te wymagania, zamieniając stos krzywek mechanicznych na niezależnie napędzane osie, które można przeprogramować zamiast fizycznie zmieniać oprzyrządowanie pomiędzy zadaniami.

Dlaczego więcej osi nie oznacza automatycznie lepszej maszyny

Powtarzającym się błędem wśród osób kupujących maszyny sprężynowe po raz pierwszy jest traktowanie liczby osi jako prostego rankingu jakości i kupowanie modelu o najwyższej dostępnej osi przy założeniu, że będzie on przewyższał maszynę o niższej osi w każdym zadaniu. W praktyce 12-osiowa maszyna bez krzywki z prostą sprężyną dociskową nie zyskuje przy tym zadaniu nic w porównaniu z 3-osiową zwijarką — dodatkowe osie pozostają bezczynne, koszty programowania są wyższe, a koszt jednostkowy maszyny rozkłada się na mniej prostych części niż w przypadku dedykowanej linii niskoosiowej. Liczbę osi należy ustawić na podstawie najbardziej złożonej geometrii, jaką warsztat spodziewa się rutynowo uruchamiać, a nie geometrii, którą może uruchomić jednorazowo.

Kierunek podawania drutu i struktury podawania obrotowego

Oprócz liczby osi sposób fizycznego podawania drutu do maszyny wpływa na stabilność przy wyższych prędkościach. W kilku bezkrzywkowych modelach WNJ zastosowano obrotowy podajnik drutu zamiast podajnika liniowego, który firma uważa za stabilniejszy i łatwiejszy do kontrolowania, szczególnie w przypadku dłuższych serii, gdzie opór drutu i pamięć cewki mogłyby w przeciwnym razie spowodować niewielkie zmiany skoku w czasie.

Typowe zakresy liczby osi i obsługiwane przez nie geometrie sprężyn w oparciu o linię produktów maszyn do sprężyn CNC firmy WNJ.
Liczba osi	Reprezentatywny model	Najlepiej nadaje się do
2–3 osie	CNC635	Sprężyny naciskowe i naciągowe, proste geometrie o dużej objętości
5 osi (napędzane krzywką)	CNC650Z	Gięcie haków, zwijanie, kontrolowane zginanie na sprężynach naciągowych
10 osi (bez krzywki)	CNC1025	Sprężyny skrętowe, formowanie drutu, produkcja mieszana małoseryjna
12 osi (bez krzywki)	CNC1240 / CNC1260 / CNC1280	Sprężyny skrętne podwójne, sprężyny pagodowe, prostokątne i formy o specjalnych kształtach

Zwijanie sprężyny CNC typu krzywkowego czy bezkrzywkowego: który pasuje do danego asortymentu produktów

Maszyna krzywkowa wykorzystuje fizyczne stosy krzywek i mechaniczne połączenia do kształtowania drutu, dzięki czemu koszt maszyny jest niższy, a mechanika jest znana operatorom przeszkolonym na starszym sprzęcie. Kompromisem jest czas wymiany — przejście na nową geometrię sprężyny zwykle oznacza wymianę krzywek i ręczne ustawienie rozrządu.

Konstrukcja bezkrzywkowa zastępuje stos krzywek niezależnie napędzanymi osiami serwo, więc nowy profil sprężyny to kwestia załadowania innego programu, a nie fizycznej rekonfiguracji maszyny. Bezkrzywkowa linia CNC firmy WNJ została zbudowana specjalnie z myślą o tej przewadze związanej z przezbrojeniem, a firma instaluje ją dla warsztatów, w których często zmieniają się produkty lub przeprowadzane są krótkie serie produkcyjne, a nie z jedną geometrią w bardzo dużych ilościach.

Maszyny typu krzywkowego: niższy koszt początkowy, prostsza konserwacja mechaniczna, najlepsze w przypadku długich serii jednego lub dwóch typów sprężyn.
Maszyny bezkrzywkowe: szybsze przełączanie między zadaniami, większa precyzja w przypadku skomplikowanych geometrii, lepsze dopasowanie dla producentów kontraktowych o zróżnicowanych portfelach zamówień.
W zakładach mieszanych często stosuje się jedną maszynę krzywkową do produkcji podstawowych produktów w dużych ilościach oraz jednostkę bezkrzywkową do prac prototypowych i o specjalnych kształtach.

Praktycznym testem dla producenta sprężyn decydującego między nimi jest różnorodność zamówienia, a nie wielkość zamówienia. Sklep sprzedający te same sprężyny naciskowe w setkach tysięcy rzadko potrzebuje elastyczności bez krzywki. Sklep, w którym co trzecie zamówienie obejmuje inną część w kształcie skrętu lub pagody, zwykle odzyskuje wyższą cenę maszyny bezkrzywkowej wyłącznie dzięki zaoszczędzonemu czasowi wymiany.

Co właściwie dzieje się podczas zmiany typu krzywki

W maszynie krzywkowej zmiana geometrii sprężyny zazwyczaj polega na usunięciu starego zestawu krzywek, zamontowaniu nowych krzywek w odpowiedniej kolejności, ponownym dopasowaniu głowicy zwijającej do rolek podających i uruchomieniu kilku próbek testowych w celu potwierdzenia, że podziałka i średnica mieszczą się w granicach tolerancji. W zależności od znajomości konkretnego zadania przez operatora może to zająć od niecałej godziny do większości zmiany i jest to moment, w którym maszyna przestaje produkować części generujące dochód.

Co właściwie dzieje się podczas bezkrzywkowej zmiany biegów

Na maszynie bezkrzywkowej równoważnym krokiem jest załadowanie zapisanego programu — lub napisanie nowego na podstawie parametrów średnicy, skoku i długości docelowej sprężyny — i uruchomienie tej samej grupy próbek testowych. Nie ma potrzeby fizycznego usuwania krzywki ani zmiany rozrządu, co stanowi podstawę korzyści w zakresie czasu przezbrajania. Zamiast tego kompromis pojawia się we wstępnym programowaniu zupełnie nowej geometrii, na której maszyna nigdy wcześniej nie pracowała, co w dalszym ciągu wymaga oceny wykwalifikowanego operatora, mimo że nie wymaga dotykania samego mechanizmu.

Zakres średnic drutu i obchodzenie się z materiałami w praktyce

Zakres średnic drutu określa górną i dolną granicę tego, co maszyna może fizycznie przetworzyć, i warto sprawdzić je pod kątem rzeczywistych potrzeb produkcyjnych, zamiast zakładać, że szerszy zakres jest zawsze lepszy. Seria zwijarek CNC firmy WNJ jest przeznaczona do obróbki drutu o średnicach od 0,3 mm do 8,0 mm , który obejmuje większość prac sprężyn ściskanych, napinających i skrętnych stosowanych w elementach zawieszenia samochodowego, stykach elektronicznych i ogólnym sprzęcie przemysłowym.

Drut cieńszy niż około 0,5 mm zachowuje się inaczej przy naprężeniu zwoju niż drut o większej średnicy — jest bardziej podatny na drgania i wymaga dokładniejszej kalibracji rolek podających. Maszyny o szerokim zakresie, np. dla zakresu 0,3–8,0 mm powyżej, zazwyczaj wymagają ponownej kalibracji ciśnienia zasilania i luzu prowadnicy podczas przechodzenia od cienkiego końca zakresu do grubego końca, zamiast pracować w obu skrajnych przypadkach przy jednym stałym ustawieniu.

Dopasowanie asortymentu drutu do linii produktów, a nie do specyfikacji maszyny

Producent sprężyn produkujący małe sprężyny do elektroniki rzadko potrzebuje pełnej pojemności 8,0 mm, a kupowanie ze względu na przestrzeń nad głową, która nigdy nie jest wykorzystywana, zwiększa koszty bez zwiększania wydajności. Z drugiej strony, sklep dostarczający elementy zawieszenia samochodowego lub ciężkiego sprzętu przemysłowego potrzebuje górnej granicy tego zakresu i powinien to porównać z konkretnym modelem, ponieważ nie każda sprężyna CNC w danej linii produktowej ma tę samą wartość maksymalną.

Materiał drutu i jego wpływ na ustawienia maszyny

Zakres średnic drutu to tylko połowa obrazu materiału. Drut sprężynowy różni się także w zależności od stopu — stal węglowa, stal nierdzewna, drut hartowany w oleju i stopy specjalne, takie jak Inconel lub brąz fosforowy, zachowują się inaczej pod wpływem naprężenia zwojowego. Twardsze lub bardziej utwardzalne stopy zazwyczaj wymagają niższych prędkości zwijania i bardziej konserwatywnych promieni zgięcia, aby uniknąć pęknięć powierzchni, podczas gdy bardziej miękkie gatunki stali nierdzewnej tolerują większe prędkości posuwu, ale mogą odskoczyć dalej po zwinięciu, co oznacza, że docelowa średnica zwoju zaprogramowana w maszynie musi zostać dostosowana, aby skompensować to sprężynowanie, a nie dokładnie odpowiadać specyfikacji gotowego produktu.

Typowe oczekiwania dotyczące tolerancji według zastosowania

Wymagania dotyczące tolerancji różnią się znacznie w zależności od zastosowania końcowego. Ogólna przemysłowa sprężyna naciskowa może tolerować wahania średnicy zewnętrznej wynoszące kilka procent, podczas gdy precyzyjna sprężyna stykowa lub element sąsiadujący z urządzeniami medycznymi często wymaga tolerancji bliższych kilku setnych milimetra. Potwierdzenie tolerancji, jaką dana maszyna sprężynowa CNC może wytrzymać w praktyce — a nie tylko jej teoretycznej rozdzielczości — w porównaniu z rzeczywistą tolerancją rysowania aplikacji jest jednym z najczęściej pomijanych etapów przy wyborze sprzętu i warto poprosić kupującego o wykonanie próbki na własnym magazynie drutu przed sfinalizowaniem zakupu.

Systemy sterowania i serwomotory odpowiedzialne za niezawodne zwijanie sprężyny

Układ sterowania i serwomotory decydują o powtarzalności bardziej niż prawie jakikolwiek inny element maszyny. Linie CNC i linie bezkrzywkowe firmy WNJ zbudowane są w oparciu o wyprodukowany na Tajwanie komputerowy system sterowania w połączeniu z japońskimi serwomotorami, co stanowi kombinację, którą firma przedstawia jako podstawę stabilności dokładności nawijania w długich seriach produkcyjnych.

Kilka zwijarek WNJ jest również wyposażonych w precyzyjne urządzenie do wykrywania i śledzenia, które automatycznie zatrzymuje maszynę po zidentyfikowaniu nieodpowiedniej części, zamiast kontynuować pracę i produkować partię złomu, zanim operator zauważy zmianę tolerancji. Parametry takie jak średnica zewnętrzna i kąt zgięcia można zazwyczaj regulować w trakcie pracy w tych systemach, bez konieczności przerywania programowania od zera, co ma znaczenie w przypadku dłuższych zmian, gdy zapas drutu lub temperatura otoczenia zmieniają się nieznacznie w ciągu kilku godzin.

Dwujęzyczny interfejs — chiński i angielski wyświetlany razem, jak opisano panele sterowania WNJ — skraca także czas szkolenia w halach produkcyjnych o różnej narodowości, co jest mniejszym, ale realnym czynnikiem dla producentów eksportujących maszyny za granicę.

Dlaczego dostosowanie parametrów w połowie okresu ma większe znaczenie, niż się wydaje

Zapas drutu nie jest idealnie jednorodny w zwojach, a temperatura otoczenia w warsztacie może nieznacznie zmienić sztywność drutu w ciągu ośmiu lub dwunastu godzin. System sterowania, który pozwala operatorowi zmieniać średnicę zewnętrzną lub kąt zgięcia bez wstrzymywania produkcji i ponownego ładowania programu, utrzymuje długookresową tolerancję w granicach tolerancji bez przestojów, jakie kosztowałby pełny cykl zatrzymania i przeprogramowania. Jest to mniej istotna funkcja w arkuszu specyfikacji niż liczba osi czy zakres przewodów, ale często stanowi różnicę pomiędzy przesunięciem, które kończy partię w sposób czysty, a przesunięciem, które wymaga drugiego przejścia konfiguracyjnego w połowie.

Co faktycznie wyłapuje automatyczne zatrzymanie

Urządzenie do wykrywania i śledzenia, które zatrzymuje maszynę na części przekraczającej tolerancję, jest przydatne tylko wtedy, gdy sprawdza wymiary, które faktycznie mają znaczenie dla danego zastosowania — zazwyczaj średnica zewnętrzna, swobodna długość i, w niektórych konfiguracjach, spójność podziałki. Zanim zdamy się na tę funkcję, warto dokładnie sprawdzić, jakie wymiary monitoruje system detekcji w danym modelu, gdyż automatyczne zatrzymanie sprawdzające tylko jeden parametr nie wykryje wady w innym.

Szlifowanie sprężynowe, odpuszczanie i pozostała część linii produkcyjnej

Zwijanie to tylko pierwszy krok. Większość gotowych sprężyn wymaga również szlifowania końcowego w celu uzyskania płaskich, kwadratowych powierzchni osadzania i przejścia odpuszczającego w celu zmniejszenia naprężeń wewnętrznych powstających w procesie zwijania. Zhejiang Omnipotent Spring Machine Co., Ltd oprócz sprzętu do zwijania produkuje szlifierki do sprężyn i piece do odpuszczania, co pozwala producentowi sprężyn zaopatrzyć się w linię do zwijania do odpuszczania od jednego dostawcy, zamiast dopasowywać sprzęt od różnych dostawców z różnymi interfejsami sterowania.

Dokładność szlifowania wpływa na równomierne osadzenie sprężyny naciskowej pod obciążeniem, a nierównomiernie szlifowany koniec jest częstą przyczyną przedwczesnych uszkodzeń zmęczeniowych sprężyn zawieszenia samochodowego i przemysłowych zastosowań ściskających. Tymczasem odpuszczanie stabilizuje wartość zadaną sprężyny po zwinięciu — pominięcie lub niedostateczne wykonanie tego etapu jest jedną z częstszych skarg dotyczących jakości w tańszej produkcji sprężyn.

Etapy produkcji na typowej linii do produkcji sprężyn CNC oraz kategoria sprzętu odpowiedzialna za każdy z nich.
Etap produkcji	Kategoria sprzętu	Uwzględniono współczynnik jakości
Zwijanie/formowanie	Maszyna do zwijania sprężyn / bezkrzywkowa CNC	Dokładność średnicy, podziałki i kształtu
Zakończ wykończenie	Szlifierka do sprężyn	Płaskie, kwadratowe siedzenia końcowe
Ulga w stresie	Piec do temperowania	Stabilność nastawy przy powtarzającym się obciążeniu

Planowanie konserwacji i czas sprawności maszyn sprężynowych CNC

Czas pracy, a nie sama prędkość maszyny, jest zwykle głównym czynnikiem wpływającym na rzeczywistą produkcję producenta sprężyn w ciągu całego roku. Warto zaplanować dwa praktyczne wzorce konserwacji: dostępność części i autodiagnostyka.

Długoterminowa kompatybilność części i oprogramowania sprzętowego

WNJ utrzymuje wieloletnią, ciągłą inwentaryzację płytek sterujących za pośrednictwem swojej sieci dystrybutorów, zachowując jednocześnie kompatybilność oprogramowania sprzętowego ze starszymi wersjami, dzięki czemu starsze programy maszynowe można ładować bezpośrednio na sprzęt zastępczy bez konieczności przepisywania. W przypadku warsztatu obsługującego maszyny objęte harmonogramem amortyzacji trwającym ponad dziesięć lat, ten rodzaj kompatybilności wstecznej pozwala uniknąć typowego problemu awarii tablicy sterującej, która skutecznie powoduje wycofanie z eksploatacji maszyny, która w przeciwnym razie byłaby sprawna mechanicznie.

Autodiagnostyka dla chudych nocnych zmian

Przy mniejszej liczbie pracowników pracujących w nocy wykrywanie usterek bez nadzoru ma większe znaczenie niż w przypadku dziennej zmiany z pełnym obsadzeniem personelu. Podejście firmy WNJ, zaczerpnięte z własnych wskazówek terenowych dla kierowników produkcji, polega na uruchamianiu skryptów autodiagnostycznych, które sygnalizują typowe anomalie, takie jak przerwanie drutu, zablokowanie podawania lub zużycie narzędzia, zanim przełożą się one na większe przestoje lub partię złomu.

Producent sprężyn oceniający dowolną maszynę do sprężyn CNC, nie tylko linię WNJ, powinien przed zakupem zadać dwa bezpośrednie pytania: jak daleko sięga kompatybilność oprogramowania sprzętowego i co automatycznie robi maszyna, gdy wykryje część przekraczającą tolerancję. Te dwie odpowiedzi pozwalają przewidzieć więcej na temat całkowitego kosztu posiadania niż zwykle wynika z liczby głównych osi.

Gdzie właściwie kończy się produkcja maszyny CNC ze sprężynami

Sprężyny wykonane na sprzęcie zwijanym CNC i bezkrzywkowym mają zastosowanie w węższym zestawie zastosowań końcowych, niż sugeruje szeroka etykieta „przemysłowa”, a wiedza o tym, w jakim zastosowaniu warsztat skupia się na zmianach cech maszyny, ma największe znaczenie.

Komponenty samochodowe

Układy zawieszenia, mechanizmy drzwi, regulatory siedzeń i różne zespoły zatrzasków opierają się na sprężynach naciskowych, naciągowych i skrętnych, które muszą wykazywać tolerancję w przypadku bardzo dużej wielkości produkcji i długą żywotność w powtarzających się cyklach obciążenia. Zwykle ma to miejsce wtedy, gdy jakość odpuszczania i konsystencja szlifowania mają takie samo znaczenie jak dokładność zwijania, ponieważ sprężyna, która zwija się prawidłowo, ale jest niedostatecznie odpuszczona, nadal będzie wcześnie ulegać uszkodzeniom pod cyklicznymi obciążeniami samochodowymi.

Elektronika i sprężyny złączy

Sprężyny o małej średnicy i małej sile stosowane w złączach, przełącznikach i stykach akumulatora znajdują się na cienkim końcu zakresu średnic drutu i zwykle przedkładają spójność wymiarową nad surową prędkość wyjściową, ponieważ pojedyncza partia wykraczająca poza tolerancję może mieć wpływ na cały dalszy przebieg montażu.

Urządzenia i maszyny przemysłowe

Ogólne wyposażenie przemysłowe — od urządzeń po cięższe maszyny — obejmuje najszerszą gamę typów sprężyn i często jest miejscem, w którym najczęściej wykorzystywana jest bezkrzywkowa elastyczność warsztatu, ponieważ zamówienia na sprzęt przemysłowy obejmują zazwyczaj mniejsze serie o bardziej zróżnicowanych geometriach sprężyn w porównaniu z masowymi seriami jednoczęściowymi w branży motoryzacyjnej.

Typowe wady zwijania sprężyn i ich przyczyny

Większość usterek w zwojach ma swoje źródło w jednej z niewielkiej liczby przyczyn źródłowych, a zdiagnozowanie, która z nich jest przyczyną, jest szybsze na podstawie tabeli referencyjnej niż metodą prób i błędów w warsztacie.

Często spotykane wady zwoju sprężyny CNC, ich typowe przyczyny i pierwsza regulacja, którą należy wypróbować.
Wada	Typowa przyczyna źródłowa	Pierwsza regulacja do wypróbowania
Nierówna średnica zewnętrzna	Zużyty punkt nawijania lub niestabilne ciśnienie podawania drutu	Sprawdź i wymień punkt zwijania; sprawdź ponownie docisk rolki podającej
Nierówny skok wzdłuż cewki	Zużycie narzędzia podziałowego lub wahania prędkości posuwu	Sprawdź stan narzędzia podziałowego; sprawdzić stabilność prędkości silnika podajnika
Pękanie powierzchni na zakrętach	Promień zgięcia zbyt mały dla stopu drutu lub prędkość zwijania jest zbyt duża	Zwiększ promień zgięcia lub zmniejsz prędkość zwijania dla używanego stopu
Długość sprężyny dryfuje w trakcie biegu	Zużycie narzędzia tnącego lub dryft naprężenia drutu	Wymień ostrze tnące; ponownie skalibrować rolkę napinającą
Przedwczesne zniszczenie zmęczeniowe po odpuszczaniu	Niedostateczne odpuszczenie lub nierówne szlifowanie końcówek sprężyn	Sprawdź czas cyklu pieca odpuszczającego i prostopadłość szlifowania

Sprawdzony przykład: szacowanie okresu zwrotu inwestycji w nową maszynę sprężynową CNC

Poniżej znajduje się ilustrujący przykład, który producent sprężyn może dostosować do własnych danych — nie jest to wycena ani konkretna cena maszyny, ponieważ rzeczywisty koszt wyposażenia różni się w zależności od liczby osi, zakresu drutu i opcji.

Załóżmy, że warsztat zleca obecnie na zewnątrz zamówienie na sprężyny skrętowe, które kosztuje równowartość umiarkowanej pięciocyfrowej kwoty rocznie w postaci zewnętrznych opłat za przetwarzanie, a bezkrzywkowa maszyna CNC zdolna do wykonywania tej geometrii we własnym zakresie wiąże się z całkowitym kosztem końcowym — maszyny, transportu i instalacji — wynoszącym zaledwie sześciocyfrowe kwoty. Jeśli wykonanie pracy we własnym zakresie umożliwi także podjęcie dodatkowych podobnych zleceń po porównywalnej marży, efektywny okres zwrotu inwestycji znacznie się skróci w porównaniu do uwzględnienia samych kosztów przeniesionego outsourcingu.

Przykładowe ramy zwrotu kosztów samodzielnego zwijania sprężyn — liczby są symbolami zastępczymi, które sklep może zastąpić własnymi liczbami.
Czynnik	Co podłączyć
Bieżące wydatki na outsourcing	Opłaty roczne płacone zewnętrznemu producentowi sprężyn za część docelową
Koszt lądowania maszyny	Cena sprzętu plus fracht, cła i instalacja
Dodano koszty operacyjne	Czas pracy operatora, zapasy drutu, konserwacja i media
Wartość mocy rezerwowej	Dodatkowe zamówienia, które maszyna może przyjąć poza oryginalną częścią

Okres zwrotu, mówiąc najprościej, to koszt dostawy podzielony przez roczne oszczędności netto wynikające z przeniesienia outsourcingu powiększone o marżę uzyskaną z nowych zamówień na wolne moce produkcyjne. Sklepy, które porównują liczby tylko z jedną częścią, która spowodowała zakup, zwykle zawyżają okres zwrotu, ponieważ elastyczność maszyny bezkrzywkowej zwykle jest wykorzystywana w przypadku więcej niż jednej części, gdy znajdzie się ona na podłodze.

Zwijanie we własnym zakresie a outsourcing do kontraktowego producenta sprężyn

Samodzielne zwijanie sprężyn nie jest automatycznie lepszym wyborem, a decyzja zwykle sprowadza się do wielkości zamówienia, różnorodności części i stopnia kontroli, jakiej potrzebuje kupujący nad czasem realizacji.

Outsourcing kontraktowemu producentowi sprężyn pozwala uniknąć kosztów kapitałowych sprzętu i szkolenia operatorów i ma sens w przypadku małych lub nieregularnych wolumenów lub jednorazowej serii prototypowej.
Własne zwijanie ma sens, gdy wielkość zamówień jest wystarczająco stała, aby zapewnić rozsądne wykorzystanie maszyny, lub gdy kontrola czasu realizacji jest ważniejsza niż uniknięcie kosztów kapitałowych — własna maszyna całkowicie eliminuje kolejkę dostawcy z harmonogramu produkcji.
Podejście hybrydowe — przechowywanie dużych ilości zszywek we własnym zakresie na maszynie z krzywką lub maszyną o niższej osi i zlecanie na zewnątrz rzadkich, wysoce wyspecjalizowanych geometrii — jest powszechne wśród producentów średniej wielkości, którzy nie chcą używać 12-osiowej maszyny bez krzywki do części, które pojawiają się tylko sporadycznie.

Najczęściej pomijanym punktem decyzyjnym są koszty ogólne kontroli jakości. Wewnętrzne zwijanie zapewnia bezpośredni wgląd w każdą wyprodukowaną partię, podczas gdy outsourcing przenosi ciężar inspekcji na przychodzącą kontrolę jakości dostarczonych części – to rzeczywisty koszt, nawet jeśli sama faktura za outsourcing wygląda na tańszą na papierze.

Wymagania dotyczące przygotowania miejsca i instalacji nowej maszyny

Maszyna sprężynowa CNC nie jest urządzeniem typu „podłącz i używaj”, a przygotowanie miejsca pominięcia jest jedną z najczęstszych przyczyn trudnych pierwszych kilku tygodni po dostawie.

Uwagi dotyczące zasilania, powietrza i podłogi

Większość maszyn CNC do zwijania i maszyn bezkrzywkowych wymaga stabilnego trójfazowego zasilania dostosowanego do poboru mocy serwomotoru maszyny, a także czystego sprężonego powietrza do pneumatycznego podawania i funkcji mocowania, jeśli są one używane. Obciążenie podłoża i izolacja drgań mają większe znaczenie w przypadku maszyn bezkrzywkowych o wyższej osi, ponieważ ich węższe tolerancje są bardziej wrażliwe na wibracje przenoszone przez podłogę z sąsiedniego sprzętu, takiego jak prasy lub ciężkie szlifierki.

Uruchomienie i szkolenie operatorów

Pierwsze uruchomienie zazwyczaj obejmuje sprawdzenie próbek części o średnicy i geometrii drutu, które warsztat ma wyprodukować, potwierdzenie tolerancji w oparciu o własne mierniki warsztatu, a nie tylko raport z testów producenta, oraz przeszkolenie operatorów zarówno w zakresie rutynowej regulacji parametrów, jak i podstawowych kroków rozwiązywania problemów opisanych w powyższej tabeli usterek. Sklepy, które w okresie rozruchu wykorzystują prawdziwy drut produkcyjny, zamiast przyjmować maszynę na podstawie pojedynczej próbki demonstracyjnej, mają tendencję do wychwytywania problemów z kalibracją, zanim pojawią się w partii skierowanej do klienta.

Krótki słownik arkuszy specyfikacji maszyn sprężynowych

Termininy powszechnie używane w arkuszach specyfikacji i wycenach maszyn CNC do sprężyn.
Term	Co to znaczy
Punkt zwijania	Narzędzie prowadzące drut do średnicy zwoju podczas jego podawania przez maszynę
Narzędzie Pitch	Narzędzie kontrolujące rozstaw zwojów na długości sprężyny
Powrót na wiosnę	Stopień, w jakim drut rozluźnia się do swojego pierwotnego kształtu po zgięciu, który maszyna musi być zaprogramowana w celu kompensacji
Długość dowolna	Długość gotowej sprężyny, gdy nie jest ona obciążona
Bezkrzywkowy	Konstrukcja maszyny wykorzystująca niezależnie napędzane serwoosi zamiast mechanicznych stosów krzywek do kształtowania drutu

Rozważania dotyczące zaopatrzenia dla nabywców międzynarodowych

Producenci sprężyn spoza Chin oceniający dostawcę maszyn do sprężyn CNC zazwyczaj biorą pod uwagę trzy rzeczy wykraczające poza specyfikację maszyny: wsparcie językowe, logistykę części zamiennych i regionalny zasięg usług. Firma WNJ utworzyła oddziały w Szanghaju, Pekinie i prowincji Shandong na rynku krajowym, wraz z międzynarodowymi agentami działającymi w Europie, Turcji, Indiach, Korei Południowej i Argentynie, co skraca ścieżkę dostaw części i usług poza Chinami kontynentalnymi.

W przypadku każdego zamówienia zagranicznego przed sfinalizowaniem zakupu warto potwierdzić trzy rzeczy bezpośrednio z producentem: który agent lub biuro obsługuje region kupującego, przewidywany czas realizacji części zużywalnych, takich jak tuleje prowadzące i narzędzia skrawające oraz czy dokumentacja maszyny i interfejs sterowania są dostępne w języku roboczym kupującego.

Często zadawane pytania

Jaka jest różnica między maszyną do zwijania sprężyn a maszyną do formowania sprężyn?

Zwijarka sprężynowa jest zbudowana głównie do nawijania drutu w kształt spiralnej sprężyny ściskanej lub naciągowej. Maszyna do formowania sprężyn (czasami nazywana maszyną do formowania drutu) obejmuje szerszą gamę giętych i kształtowanych części drutu poza zwykłą cewką, w tym wsporniki, haczyki i niestandardowe formy drutu stosowane w zespołach motoryzacyjnych i elektronicznych.

Ile osi faktycznie potrzebuje producent sprężyn do sprężyn skrętnych?

Proste sprężyny skrętowe można często wytwarzać na 5-osiowej maszynie napędzanej krzywką. Podwójne sprężyny skrętowe, części skrętne w kształcie pagody lub sprężyny skrętowe w połączeniu z zginaniem wtórnym zazwyczaj wymagają 10- lub 12-osiowej maszyny bezkrzywkowej, ponieważ te geometrie wymagają niezależnie sterowanych ramion gnących, a nie stałej sekwencji krzywek.

Jakiego zakresu średnic drutu powinien szukać nowy nabywca maszyny sprężynowej CNC?

Zależy to całkowicie od asortymentu produktów, a nie od jednej idealnej liczby. W warsztacie produkującym małą elektronikę lub sprężyny do urządzeń rzadko potrzeba, aby grubość przekraczała około 3 mm, podczas gdy zawieszenie samochodowe i ciężki sprzęt przemysłowy zwykle wymagają maszyn o średnicy do 8,0 mm, co odpowiada górnej granicy zakresów spotykanych w seriach zwojów CNC, takich jak WNJ.

Czy bezkrzywkowa maszyna sprężynowa CNC jest warta wyższej ceny w porównaniu z maszyną krzywkową?

Zależy to bardziej od odmiany zamówienia niż wielkości zamówienia. Sklep oferujący jedną lub dwie geometrie sprężyn w dużych ilościach rzadko odzyskuje różnicę w cenie. Warsztat, w którym często zmienia się sprężyny o różnych kształtach, zwykle odzyskuje dodatkowe koszty dzięki zaoszczędzonemu czasowi, nie zmieniając ustawienia stosów krzywek między zadaniami.

Jak często należy sprawdzać płyty sterujące i oprogramowanie sprzętowe pod kątem kompatybilności?

Praktyczną podstawą jest sprawdzenie zapasowej płyty sterującej i kompatybilności wstecznej oprogramowania sprzętowego w momencie zakupu i ponownie podczas każdej większej aktualizacji sprzętu w warsztacie, ponieważ awaria płyty sterującej bez zgodnej wymiany jest jedną z częstszych przyczyn wcześniejszego wycofania zwijarki, która skądinąd sprawna mechanicznie jest wycofywana z eksploatacji.

Czy sprzęt do szlifowania i odpuszczania musi pochodzić od tego samego dostawcy co zwijarka?

Nie jest to bezwzględnie wymagane, ale pozyskiwanie sprzętu do zwijania, szlifowania i odpuszczania od jednego dostawcy — tak jak w przypadku połączonej linii produktów WNJ — zazwyczaj upraszcza szkolenia w zakresie interfejsu sterowania i punkty kontaktowe serwisu w porównaniu z dopasowywaniem sprzętu od różnych dostawców z różnymi systemami.

Kiedy warto zlecić nawijanie sprężyn firmie zewnętrznej zamiast kupować maszynę?

Outsourcing kontraktowemu producentowi sprężyn jest na ogół bardziej sensowny w przypadku małych lub nieregularnych zamówień, jednorazowych prototypów lub geometrii tak rzadkich, że dedykowana wewnętrzna maszyna stałaby bezczynna przez większą część roku. Gdy objętość jest wystarczająco stała, aby zapewnić rozsądne wykorzystanie maszyny, wewnętrzne zwijanie zwykle zapewnia lepszą kontrolę czasu realizacji i bezpośrednią widoczność jakości.

Co powoduje niespójną średnicę zewnętrzną gotowej sprężyny?

Najczęstszymi przyczynami są zużyte miejsce nawijania lub niestabilne ciśnienie podawania drutu. Sprawdzenie i w razie potrzeby wymiana punktu zwijania, a następnie ponowne sprawdzenie docisku rolek podających to standardowy pierwszy krok rozwiązywania problemów, zanim uzna się, że przyczyną jest sam program sterujący.

Jakiego przygotowania miejsca zazwyczaj wymaga nowa maszyna do sprężyn CNC?

Większość maszyn potrzebuje stabilnego trójfazowego zasilania dostosowanego do poboru mocy serwomotoru, czystego sprężonego powietrza, gdy używane są funkcje pneumatyczne, oraz odpowiedniego obciążenia podłogi z izolacją drgań — szczególnie w przypadku maszyn bezkrzywkowych o wyższej osi, których węższe tolerancje są bardziej wrażliwe na wibracje pochodzące z pobliskiego sprzętu.
