Maszyna do gięcia metalu i maszyna do gięcia sprężyn: pełny przewodnik

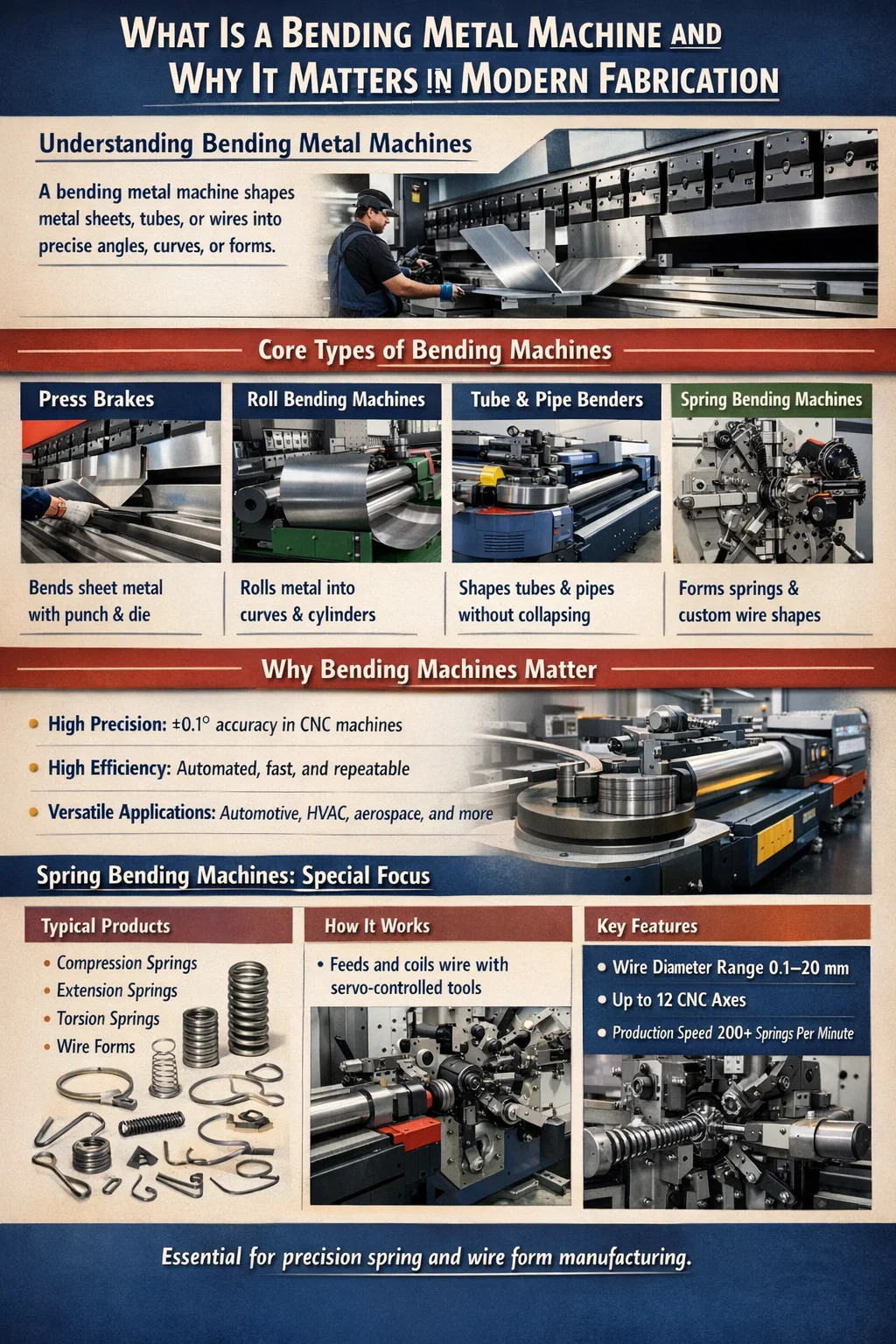

Co to jest maszyna do gięcia metalu i dlaczego ma to znaczenie w nowoczesnej produkcji

A maszyna do gięcia metalu to sprzęt przemysłowy przeznaczony do odkształcania metalowych przedmiotów — arkuszy, prętów, rur lub drutu — w precyzyjne kąty, krzywe lub złożone trójwymiarowe kształty bez cięcia lub spawania. Główny wniosek jest prosty: jeśli Twoja linia produkcyjna wymaga spójnych, powtarzalnych kształtów metalowych na dużą skalę, dedykowana giętarka nie jest wyposażeniem opcjonalnym — stanowi podstawę Twojego przepływu pracy. Gięcie ręczne powoduje błąd ludzki, niespójne promienie zgięcia i zmęczenie operatora; zmechanizowane gięcie eliminuje wszystkie trzy.

Oferta nowoczesnych giętarek do metalu obejmuje proste prasy hydrauliczne umożliwiające gięcie blachy ze stali miękkiej o grubości 3 mm, a także zaawansowane wieloosiowe systemy CNC, które mogą wykonać 40 różnych sekwencji gięcia w jednym zautomatyzowanym cyklu. Na przykład prasa krawędziowa CNC średniej klasy może osiągnąć powtarzalność kątową ± 0,1°, co jest w zasadzie nieosiągalne przy obsłudze ręcznej. W przypadku wsporników samochodowych, kanałów HVAC, ram mebli, obudów elektrycznych i setek innych kategorii produktów taki poziom precyzji nie jest luksusem – jest wymogiem produkcyjnym.

Giętarka do sprężyn jest wyspecjalizowanym podzbiorem szerszej rodziny giętarek. Podczas gdy ogólna prasa krawędziowa koncentruje się na blasze, a maszyna do gięcia sprężyn jest zaprojektowany specjalnie do nawijania, zwijania i formowania drutu lub pręta w sprężyny naciskowe, sprężyny naciągowe, sprężyny skrętne i niestandardowe formy drutu. Te dwa typy maszyn często współistnieją w tym samym zakładzie — a zrozumienie, w jaki sposób się uzupełniają, jest niezbędne dla każdego kierownika produkcji zajmującego się zaopatrzeniem w sprzęt.

Podstawowe typy maszyn do gięcia metalu i ich zastosowania

Termin „giętarka do metalu” obejmuje kilka różnych architektur maszyn. Wybór niewłaściwego typu do danego zastosowania prowadzi do złej jakości części, nadmiernego zużycia narzędzi i niepotrzebnych wydatków kapitałowych. Poniżej znajduje się uporządkowany podział głównych kategorii.

Naciśnij hamulce

Prasa krawędziowa jest najpowszechniej stosowaną giętarką do blachy na świecie. Wykorzystuje zestaw stempli i matryc do przykładania zlokalizowanej siły wzdłuż linii prostej, tworząc pojedyncze zagięcie na skok. Prasy krawędziowe hydrauliczne dominują w zastosowaniach wymagających dużych obciążeń — gięcia blach stalowych o grubości do 25 mm na długości gięcia wynoszącej 6 metrów lub więcej. Elektryczne prasy krawędziowe serwo, coraz bardziej popularne od 2018 roku, oferują oszczędność energii o 30–50% w porównaniu do odpowiedników hydraulicznych i zapewniają krótsze czasy cykli w przypadku prac cienkowarstwowych (0,5–3 mm). Prasy krawędziowe CNC oferują programowalne pozycjonowanie zderzaka tylnego, automatyczną kompensację ukoronowania i wieloetapową sekwencję gięcia, skracając czas konfiguracji z godzin do minut podczas przełączania między programami części.

Maszyny do gięcia rolek

Giętarki do walców — zwane także walcami do płyt lub giętarkami do profili — wykorzystują dwa lub trzy napędzane walce do ciągłego zaginania metalu w łuki, pierścienie lub cylindry. Są niezbędne przy produkcji zbiorników ciśnieniowych, rur, konstrukcji stalowych architektonicznych i produkcji zbiorników. Trójwalcowa maszyna symetryczna to standard przy produkcji cylindrów o dużej średnicy z blachy płaskiej. Maszyna czterowalcowa dodaje czwartą rolkę, która wstępnie wygina krawędź natarcia, eliminując płaskie miejsce, które jest klasycznym ograniczeniem projektów trzyrolkowych. W zależności od tonażu maszyny i średnicy rolki możliwe są promienie gięcia od wąskich łuków o średnicy 150 mm do delikatnych łuków o długości kilku metrów.

Giętarki do rur i rur

Giętarki do rur wyginają puste kształtowniki — okrągłe, kwadratowe lub prostokątne — bez zapadania się przekroju. Gięcie obrotowe, najbardziej precyzyjna metoda, polega na dociśnięciu rury do matrycy kształtowej i obracaniu jej wokół nieruchomej matrycy do gięcia, często z wewnętrznym trzpieniem zapobiegającym zawaleniu się ściany. Metoda ta jest standardem w samochodowych układach wydechowych, klatkach bezpieczeństwa, ramach rowerowych i przewodach hydraulicznych w przemyśle lotniczym. Giętarki do rur CNC z wielostopniowymi głowicami narzędziowymi mogą wytwarzać części wymagające wielu zagięć w różnych płaszczyznach — pojedynczy element układu wydechowego samochodu może mieć zaprogramowanych w kolejności od 8 do 12 odrębnych zagięć.

Maszyny do gięcia drutu i sprężyn

Giętarki do drutu i giętarki do sprężyn obsługują materiał o mniejszej średnicy — zazwyczaj drut o średnicy od 0,1 mm do 20 mm — i formują go w złożone dwuwymiarowe lub trójwymiarowe formy drutu, zaciski, wsporniki, haczyki i sprężyny. Kategoria ta zasługuje na osobne omówienie i została szczegółowo opisana w kolejnych rozdziałach.

Maszyna do gięcia sprężyn: jak to działa i co ją wyróżnia

A maszyna do gięcia sprężyn — w zależności od konfiguracji nazywana także maszyną do zwijania sprężyn, maszyną do formowania sprężyn CNC lub maszyną do formowania drutu — to wysoce wyspecjalizowana maszyna do gięcia metalu przeznaczona do przetwarzania zapasów drutu na sprężyny i formy drutu z dużą wydajnością. Zrozumienie zasady działania pomaga wyjaśnić, dlaczego nie można go po prostu zastąpić giętarką ogólnego przeznaczenia.

Mechanizm podawania i formowania drutu

Drut jest wyciągany ze szpuli lub prostowany ze kręgów i podawany przez precyzyjne rolki prowadzące do strefy formowania. Mechanizm podający — zazwyczaj napędzany serwo system rolek dociskowych — kontroluje długość podawanego drutu z dokładnością ± 0,05 mm. W strefie formowania punkt zwijania lub narzędzie formujące ugina drut, tworząc średnicę cewki. Narzędzie podziałowe kontroluje jednocześnie przesuw osiowy cewki, określając swobodną długość i skok sprężyny. Mechanizm tnący — albo nóż obrotowy, albo nóż krzywkowy napędzany krzywką — odcina gotową sprężynę od drutu w zaprogramowanym miejscu.

W giętarkach CNC do sprężyn każda oś – długość posuwu, położenie punktu zwijania, kąt pochylenia narzędzia i czas cięcia – jest niezależnie sterowana serwomechanizmem i synchronizowana za pomocą centralnego sterownika ruchu. Wysokiej klasy maszyny takich producentów jak Wafios, Itaya czy Bamatec mogą produkować sprężyny naciskowe z szybkością przekraczającą 200 sztuk na minutę do drutu o małej średnicy (poniżej 1 mm), z powtarzalnością wymiarową, której nie można osiągnąć przy ręcznym nawijaniu sprężyny.

Rodzaje produkowanych sprężyn

• Sprężyny naciskowe: Cewki spiralne odporne na siłę ściskającą. Najpopularniejszy typ sprężyny, stosowany we wszystkim, od długopisów po mechanizmy zaworowe w samochodach.
• Sprężyny naciągowe: Ściśle zwinięte cewki z haczykami na każdym końcu, zaprojektowane tak, aby były odporne na rozciąganie. Geometria haka jest programowana w cyklu CNC.
• Sprężyny skrętowe: Drut nawinięty w cewkę z prostymi nogami, które magazynują energię po skręceniu. Zawiasy do drzwi, spinacze do bielizny i mechanizmy bram garażowych opierają się na sprężynach skrętnych.
• Formy drutu: Niestandardowe kształty giętego drutu — zaciski, wsporniki, uchwyty, pierścienie i haki — produkowane na wieloosiowych giętarkach CNC do drutu, które mogą zginać drut w przestrzeni 3D.
• Sprężyny stożkowe i baryłkowe: Sprężyny o zmiennej średnicy wymagające skoordynowanej regulacji punktu zwijania podczas cyklu formowania — jest to funkcja unikalna dla giętarek sprężyn CNC.

Rola sprężynowania w zginaniu sprężyny

Sprężynowanie — elastyczny powrót metalu po zgięciu — jest głównym wyzwaniem we wszystkich operacjach gięcia metalu, ale jest szczególnie istotne w produkcji sprężyn. Ponieważ wydajność funkcjonalna sprężyny zależy od dokładnych wymiarów geometrycznych (długość swobodna, średnica cewki, skok), każda sprężyna powodująca odchylenie wymiarowe bezpośrednio przekłada się na sprężynę, która nie spełnia specyfikacji obciążenia. Giętarki CNC do sprężyn kompensują algorytmicznie sprężynowanie: oprogramowanie sterujące wygina drut o obliczoną wielkość, tak aby po powrocie sprężystym gotowa sprężyna wylądowała na docelowym wymiarze. Wartość wygięcia różni się w zależności od materiału drutu, średnicy, stanu hartowanego i promienia zgięcia, a nowoczesne maszyny przechowują te wartości w bibliotekach materiałów w celu szybkiej zmiany zadania.

Kluczowe specyfikacje techniczne, które należy ocenić przy zakupie maszyny do gięcia metalu

Zakup giętarki do metalu — niezależnie od tego, czy jest to prasa krawędziowa, giętarka do sprężyn czy giętarka do rur — wymaga oceny zestawu parametrów technicznych, które określają, czy maszyna faktycznie będzie w stanie wyprodukować części. Opieranie się na opisie sprzedawcy bez sprawdzenia tych danych pod kątem wymagań dotyczących części powoduje, że firmy otrzymują maszyny, które nie są w stanie wykonać danego zadania.

Do pras krawędziowych i giętarek do blachy

• Tonaż: Maksymalna siła zginająca, jaką może przyłożyć maszyna, wyrażona w tonach lub kiloniutonach. Niewymiarowy tonaż powoduje niepełne zagięcia; ponadgabarytowy tonaż marnuje kapitał i energię. Oblicz wymagany tonaż za pomocą wzoru: T = (575 × t² × L) / V, gdzie t to grubość materiału w mm, L to długość zagięcia w mm, a V to szerokość otworu matrycy.
• Długość gięcia: Maksymalna długość pojedynczego łuku prostego wynosi zazwyczaj od 1,25 m do 6 m. Upewnij się, że przekracza to wymiar najdłuższej części.
• Skok i precyzja tylnego zderzaka: Tylny ogranicznik pozycjonuje materiał przed każdym zagięciem. Tylny zderzak CNC z dokładnością pozycjonowania ±0,01 mm jest standardem w pracach precyzyjnych.
• Wysokość otwarcia i skok: Określa, jak głęboko można zagiąć pudełko lub kanał, aby część nie uderzyła w ramę maszyny.
• System koronowania: Większe maszyny uginają się pod obciążeniem, powodując, że środek zagięcia jest płytszy niż krawędzie. Aktywny system koronowania automatycznie kompensuje to ugięcie.

Do maszyn do gięcia sprężyn

• Zakres średnic drutu: Każda maszyna jest przystosowana do określonego zakresu średnic drutu — na przykład 0,3–3,5 mm lub 1–8 mm. Praca poza tym zakresem powoduje pogorszenie jakości i ryzyko uszkodzenia maszyny.
• Liczba osi CNC: Podstawowe maszyny do zwijania sprężyn mogą mieć 4 osie; zaawansowane maszyny do formowania drutu z wieloma prowadnicami mogą mieć od 8 do 16 niezależnych osi serwo, umożliwiając złożone formowanie drutu 3D w jednym cyklu.
• Szybkość produkcji: Mierzone w sztukach na minutę. Prędkość różni się znacznie w zależności od średnicy drutu i geometrii sprężyny — maszyna wytwarzająca 200 ppm na drucie 0,5 mm może wytworzyć tylko 30 ppm na drucie 3 mm.
• Zakres średnic cewki: Minimalna i maksymalna średnica zewnętrzna sprężyn, jaką może wyprodukować maszyna, określona zakresem regulacji punktu zwoju.
• System sterowania i interfejs programowania: Nowoczesne giętarki do sprężyn wykorzystują autorskie sterowniki CNC z graficznymi interfejsami programowania. Niektórzy producenci oferują oprogramowanie symulacyjne, które wyświetla podgląd geometrii sprężyny przed wprowadzeniem drutu, co znacznie zmniejsza ilość odpadów związanych z konfiguracją.
• Prostownica paszy: Wielorolkowa prostownica drutu przed strefą formowania usuwa resztkową krzywiznę zwojowego drutu. Nieodpowiednie wyprostowanie jest główną przyczyną niespójnej geometrii sprężyny.

Materiały przetwarzane przez gięcie maszyn metalowych

Gięty materiał określa wybór oprzyrządowania, wymagania dotyczące tonażu, kompensację sprężynowania i osiągalny promień gięcia. Nie wszystkie metale wyginają się jednakowo, a giętarka do metalu zoptymalizowana pod kątem stali miękkiej może dawać zupełnie inne wyniki — lub całkowicie zawieść — podczas próby gięcia hartowanej stali sprężynowej lub tytanu.

Stal miękka i stal niskowęglowa

Domyślny materiał odniesienia do gięcia maszyn metalowych. Stal miękka (granica plastyczności około 250 MPa) wybacza błędy, wygina się gładko i ma umiarkowaną sprężystość. Jest to materiał stosowany w ocenach tonażu maszyn i zaleceniach dotyczących otwarcia matrycy. Stal miękka gatunku S235 lub A36 wygina się niezawodnie do minimalnego wewnętrznego promienia zgięcia wynoszącego 0,5 x grubość materiału, bez pęknięć.

Stal o wysokiej wytrzymałości i zaawansowana stal o wysokiej wytrzymałości

Stal HSLA (granica plastyczności 350–700 MPa) i gatunki AHSS stosowane w konstrukcjach nadwozi samochodowych wymagają znacznie większego tonażu do zgięcia – często 2 do 3 razy większy tonaż wymagany dla równoważnej grubości stali miękkiej . Sprężynowanie jest również proporcjonalnie większe: zagięcie 90° w stali HSLA może wymagać zaprogramowania stempla na 84–87°, aby uzyskać 90° po powrocie sprężyny. Otwór matrycy musi być również szerszy, aby zapobiec pękaniu na linii zgięcia.

Stal nierdzewna

Austenityczne stale nierdzewne (304, 316) utwardzają się podczas zginania, co zwiększa wytrzymałość w miarę postępu zginania. Wymagają one około 50% większego tonażu niż stal miękka o tej samej grubości i wykazują wyraźne sprężynowanie. Powierzchnie narzędzi należy utrzymywać w czystości, aby zapobiec gromadzeniu się zanieczyszczeń na stali nierdzewnej, które powodują korozję podczas pracy.

Stopy aluminium

Aluminium wymaga mniejszego tonażu niż stal, ale jest bardziej podatne na znakowanie powierzchni i pękanie, jeśli jest zginane w kierunku włókien blachy. Stan odpuszczenia jest krytyczny: 5052-H32 łatwo wygina się do promienia 1× grubości, podczas gdy 6061-T6 o tej samej grubości może pękać, jeśli promień zgięcia nie zostanie zwiększony do 3–4× grubości. Giętarki sprężynowe przetwarzające drut aluminiowy dla przemysłu elektrycznego lub opakowaniowego muszą używać polerowanych prowadnic i narzędzi formujących, aby zapobiec uszkodzeniu powierzchni.

Stal sprężynowa i drut ciągniony na zimno

Stal sprężynowa — zwykle stal wysokowęglowa (0,6–1,0% węgla) lub stopowa stal sprężynowa, taka jak 51CrV4 — jest podstawowym materiałem na giętarki do sprężyn. Materiały te charakteryzują się granicą plastyczności wynoszącą 1000–2000 MPa i wyjątkowo dużą sprężystością. Giętarka do sprężyn musi być w stanie przyłożyć siły formujące przekraczające granicę plastyczności drutu, jednocześnie precyzyjnie kontrolując odkształcenie plastyczne, które określa ostateczną geometrię sprężyny. Drut muzyczny (ASTM A228) to najpopularniejszy gatunek drutu sprężynowego — ponad 70% precyzyjnych sprężyn naciskowych są nawijane z drutu muzycznego lub drutu ciągnionego na zimno ze względu na ich stałą wytrzymałość na rozciąganie i jakość powierzchni.

CNC vs. hydrauliczne vs. ręczne: wybór odpowiedniego systemu sterowania

Każda maszyna do gięcia metalu można przypisać do jednego z trzech poziomów sterowania: ręcznego, hydraulicznego/mechanicznego z podstawowym sterowaniem lub pełnego sterowania CNC. Każdy poziom ma odrębny profil stosunku kosztu do możliwości, a właściwy wybór zależy od wielkości produkcji, złożoności części i dostępnych umiejętności operatora.

Ręczne maszyny do gięcia

Ręczne hamulce składane, ręcznie sterowane hamulce skrzynkowe i panewkowe oraz ręcznie regulowane maszyny do zwijania sprężyn są odpowiednie do prac prototypowych, produkcji na bardzo małą skalę (mniej niż 50 części na serię) lub w sytuacjach, w których różnorodność części jest niezwykle duża, a konfiguracje stale się zmieniają. Ich koszt inwestycyjny jest niski — ręczną zaginarkę składaną zdolną do gięcia stali o grubości 1,2 mm na długości 1 m można kupić za 500–3000 USD. Kompromisem jest jakość zależna od operatora, niska przepustowość i znaczny wysiłek fizyczny w przypadku cięższych mierników. W kontekście produkcji sprężyn ręczne tokarki do nawijania sprężyn są nadal używane do prototypowania i niestandardowych zamówień pojedynczych elementów, gdzie czas programowania CNC przekraczałby wartość części.

Maszyny hydrauliczne z podstawowym sterowaniem

Prasy krawędziowe hydrauliczne z prostym ogranicznikiem głębokości i ręcznie ustawianym zderzakiem tylnym stanowią podstawę pracy małych i średnich zakładów produkcyjnych na całym świecie. Maszyny te są wytrzymałe, stosunkowo proste w utrzymaniu i przystosowane do ciężkich prac. Hydrauliczna prasa krawędziowa o udźwigu 100 ton i długości 2,5 m z podstawowym 2-osiowym zderzakiem tylnym kosztuje zazwyczaj 15 000–40 000 USD, w zależności od marki i pochodzenia. Dobrze nadają się do średnich serii prostych części — prostych kołnierzy, kanałów i kątowników ze stali miękkiej lub aluminium, gdzie wymagane jest jedno lub dwa zagięcia na część.

Giętarki CNC

Pełne sterowanie CNC przekształca giętarkę w programowalną komórkę produkcyjną. Prasa krawędziowa CNC przechowuje setki programów części, z których każdy określa kolejność gięcia, pozycje zderzaków tylnych, głębokość przesuwu stempla, korekcję ukoronowania i parametry materiału. Operatorzy wybierają program, ładują część, a maszyna automatycznie wykonuje całą sekwencję gięcia. Czas konfiguracji w przypadku powtarzającego się zadania spada z 45–90 minut (na maszynie ustawianej ręcznie) do poniżej 5 minut. W przypadku fabryki produkującej 20–30 różnych numerów części dziennie ta redukcja czasu nieprodukcyjnego jest warta rocznie więcej niż wyższa cena systemu CNC.

Giętarki do sprężyn CNC zapewniają analogiczne korzyści: po napisaniu i zakwalifikowaniu programu sprężyn każda kolejna seria produkcyjna rozpoczyna się od znanej, dobrej linii bazowej. Zmiany parametrów — średnica cewki, długość swobodna, skok — wymagają jedynie edycji oprogramowania, a nie regulacji mechanicznych. Wiodące sterowniki CNC maszyn do sprężyn firmy Wafios (Niemcy) i Itaya (Japonia) zapewniają informację zwrotną o wymiarach w czasie rzeczywistym: zintegrowany system pomiarowy sprawdza każdą sprężynę pod kątem zaprogramowanej specyfikacji, automatycznie odrzucając części przekraczające tolerancję. Czas kwalifikacji pierwszego artykułu skraca się o 60–80% w porównaniu do ręcznie ustawianych zwijarek.

Oprzyrządowanie do gięcia maszyn metalowych: wybór, konserwacja i koszty

Giętarka jest tak wydajna, jak jej oprzyrządowanie. W przypadku pras krawędziowych zestaw stempla i matrycy określa minimalny promień gięcia, osiągalny kąt gięcia i maksymalną grubość materiału. W przypadku maszyn do gięcia sprężyn narzędzia zwijające, narzędzia podziałowe i narzędzia tnące definiują geometrię sprężyn, które można wyprodukować. Oprzyrządowanie to koszt powtarzający się, który należy uwzględnić w kalkulacji całkowitego kosztu posiadania.

Prasa hamulcowa oprzyrządowania

Standardowe oprzyrządowanie do pras krawędziowych w stylu europejskim (kompatybilne z Trumpf/Wila) stało się de facto standardem światowym, a oprzyrządowanie jednego producenta pasuje do maszyn kilkudziesięciu innych. Dostępne są profile dziurkaczy, od stempli pod ostrym kątem (30°) do ciasnych kołnierzy, poprzez stemple typu „gęsia szyja” do głębokiego gięcia pudełek, aż po stemple obrębiające w przypadku fałd o zerowym promieniu. Otwory w kształcie litery V dobierane są na podstawie grubości materiału: praktyczna zasada branżowa brzmi: otwór w kształcie litery V = 6–10 × grubość materiału w przypadku gięcia na powietrzu. Stemple i matryce ze stali narzędziowej w standardowych konfiguracjach wytrzymują od 500 000 do 1 000 000 uderzeń, zanim wymagają regeneracji. Specjalne oprzyrządowanie — popychacze rolkowe do gięcia promieniowego, stemple offsetowe do wąskich kołnierzy — zwiększają wszechstronność, ale zwiększają koszty zapasów narzędzi.

Obróbka maszyn do gięcia sprężyn

Oprzyrządowanie do giętarki do sprężyn jest bardziej specyficzne dla danego zastosowania niż oprzyrządowanie do pras krawędziowych. Punkty zwijania są zazwyczaj zakończone węglikiem wolframu, aby wytrzymać ciągłe ścieranie drutu o dużej wytrzymałości na rozciąganie przy dużej prędkości. Punkt zwijania może trwać 50–200 milionów cykli przed wymianą, ale różni się to znacznie w zależności od stanu powierzchni drutu i smarowania. Narzędzia podziałowe, rurki prowadzące i narzędzia przecinające również podlegają zużyciu i muszą być sprawdzane w regularnych odstępach czasu. Utrzymywanie zapasów materiałów eksploatacyjnych do narzędzi — szczególnie w przypadku sprężyn produkowanych na dużą skalę — zapobiega kosztownym, nieplanowanym przestojom. Koszt kompletnego zestawu narzędzi do nowego profilu sprężyny na giętarce CNC do sprężyn waha się od 200 do 2000 dolarów w zależności od złożoności, co jest skromne w porównaniu z kosztem oprzyrządowania do pras krawędziowych dla nietypowych geometrii części.

Praktyki konserwacji narzędzi

• Sprawdzaj końcówki stempli prasy krawędziowej pod kątem odprysków lub odkształceń co 50 000 uderzeń; odpryski stempla powodują powstanie naprężeń w wygiętej części, co może spowodować przedwczesne uszkodzenie zmęczeniowe podczas pracy.
• Utrzymuj powierzchnie matryc V w czystości od metalowych resztek; osadzone cząstki powodują powstawanie śladów na spodniej stronie przedmiotu obrabianego.
• Nałóż odpowiedni smar do drutu (zwykle rozpuszczalny w wodzie olej ciągarniczy) na podajniki drutu giętarki sprężynowej; niewystarczające smarowanie zwiększa zużycie narzędzia nawijającego 3–5 razy.
• Przechowuj narzędzia do pras krawędziowych w dedykowanych stojakach, które zapobiegają stykaniu się krawędzi skrawających; kontakt narzędzia z narzędziem powoduje mikroodpryski, które radykalnie skracają żywotność.
• Rejestruj cykle użytkowania narzędzi i ustalaj okresy wymiany na podstawie zmierzonego zużycia, a nie samej kontroli wzrokowej — związane ze zużyciem dryft wymiarowy w wymiarach sprężyn często poprzedza widoczne uszkodzenie narzędzia.

Typowe problemy z jakością podczas gięcia metalu i sposoby ich rozwiązywania

Każda operacja gięcia metalu napotyka powtarzające się problemy z jakością. Identyfikacja pierwotnej przyczyny — maszyny, oprzyrządowania, materiału lub oprogramowania — jest warunkiem wstępnym rozwiązania problemu. Poniżej przedstawiono najczęstsze defekty napotykane podczas operacji gięcia na prasie krawędziowej i sprężynach, wraz z ich przyczynami i sposobami ich usunięcia.

Niespójność kąta na długości zgięcia

Objaw: Łuk 90° ma w środku 90°, a na końcach 92° i odwrotnie. Przyczyna w prasie krawędziowej: ugięcie ramy maszyny (wyginanie się) pod obciążeniem, powodujące odchylenie środka łoża bardziej niż końcówek. Korekta: aktywuj system koronowania; jeśli maszyna nie ma korony, użyj matrycy segmentowej z grubszymi sekcjami pośrodku lub zmniejsz długość gięcia, aby nie przekraczać znamionowej wydajności gięcia prostego maszyny. Na giętarce do sprężyn zmiana podziałki na długości sprężyny sugeruje zużyte narzędzie podziałowe lub nierówne prostowanie drutu.

Różnice w sprężynie między częściami

Objaw: Części wygięte według tego samego programu wychodzą pod nieco innymi kątami — w ramach jednej partii lub pomiędzy partiami. Przyczyna: różnice we właściwościach materiału pomiędzy zwojami lub arkuszami. Nawet certyfikowany materiał tego samego gatunku może różnić się granicą plastyczności o ± 5–10% pomiędzy kolejnymi cyklami produkcyjnymi. Korekta: gięcie dolne (zwijanie) zamiast gięcia powietrznego eliminuje zmiany sprężynowania kosztem większego tonażu – materiał jest w pełni odkształcony plastycznie na całej swojej grubości. W przypadku zginania sprężyny objawia się to rozrzutem długości i jest korygowane poprzez zaostrzenie specyfikacji dostawcy drutu (zakres wytrzymałości na rozciąganie), poprawę prostowania drutu i wykorzystanie pomiaru ze sprzężeniem zwrotnym w pętli zamkniętej w celu dostosowania parametrów formowania w czasie rzeczywistym.

Pęknięcie na linii zgięcia

Objaw: Na zewnętrznej powierzchni łuku powstają mikropęknięcia lub widoczne pęknięcia. Przyczyny: zbyt mały promień gięcia w stosunku do materiału, zginanie w kierunku przeciwnym do kierunku włókien materiału (kierunek walcowania) lub użycie materiału hartowanego o niewystarczającej ciągliwości. Korekta: zwiększyć wewnętrzny promień zgięcia (minimum 1× grubość materiału dla większości stali w kierunku poprzecznym, 2× w kierunku wzdłużnym dla twardszych stopów). W przypadku blachy należy ustawić części tak, aby linia zgięcia była prostopadła do kierunku walcowania. W przypadku drutu sprężynowego pękanie wskazuje na wady powierzchni drutu lub promień zwoju poniżej minimum dla tej średnicy i stanu drutu.

Swobodny dryf długości sprężyny podczas serii produkcyjnej

Objaw: Wolna długość sprężyny zaczyna się od wartości nominalnej i stopniowo zwiększa się lub zmniejsza w trakcie cyklu produkcyjnego bez zmian programu. Przyczyna: rozszerzalność cieplna rolek podających maszyny lub narzędzi formujących podczas nagrzewania się maszyny od zimnego startu lub postępujące zużycie punktu zwijania zmieniające efektywny promień zwijania. Korekta: przed pomiarem produkcyjnym należy odczekać 15–20 minut na rozgrzewkę; monitorować i rejestrować wolną długość na statystycznym wykresie kontrolnym procesu podczas całego cyklu; ustal odstępy między wymianami narzędzi w oparciu o zmierzony dryft długości, a nie o arbitralne odstępy czasu.

Zastosowania przemysłowe: Tam, gdzie niezastąpione są maszyny do gięcia metalu i maszyny do gięcia sprężyn

Zrozumienie, które branże w największym stopniu zależą od gięcia maszyn do metalu, pomaga kontekstualizować skalę tej kategorii sprzętu oraz stawki związane z wyborem i konserwacją maszyn.

Produkcja samochodów

Pojedynczy pojazd osobowy zawiera szacunkową 100 do 200 pojedynczych elementów sprężynowych — sprężyny zaworowe, sprężyny zawieszenia, sprężyny siedzeń, sprężyny powrotne hamulców, sprężyny sprzęgła oraz dziesiątki zacisków drucianych i elementów ustalających. Każdy z nich jest produkowany na maszynie do gięcia sprężyn. Giętarki do blachy produkują wzmocnienia nadwozia, wsporniki, osłony termiczne i elementy konstrukcyjne. Wymagania dotyczące tolerancji przemysłu motoryzacyjnego – w połączeniu z wielkością produkcji mierzoną w milionach sztuk rocznie – sprawiają, że giętarki CNC z pomiarami w trakcie procesu i statystyczną kontrolą procesu są niezbędne.

Lotnictwa i Obrony

Zastosowania lotnicze wymagają identyfikowalności i certyfikacji na każdym etapie produkcji. Giętarki CNC w zakładach lotniczych muszą prowadzić pełne ścieżki audytu — rejestrujące, który program został użyty, jakie były parametry maszyny i jakie były zmierzone wymiary każdej części. Tytan, Inconel i stopy aluminiowo-litowe stwarzają ogromne wyzwania w zakresie zginania: sprężystość tytanu jest około dwa razy więcej niż stal przy równoważnej grubości, wymagającej wyrafinowanej kompensacji wygięcia. Giętarki do sprężyn w przemyśle lotniczym produkują sprężyny podwozia, sprężyny gniazda wyrzutnika i sprężyny powrotne linek sterujących zgodnie z dokładnymi specyfikacjami obciążenia zweryfikowanymi poprzez obowiązkowe testy obciążenia.

Sprzęt elektroniczny i elektryczny

Przemysł elektroniczny wykorzystuje giętarki do sprężyn do produkcji sprężyn stykowych do złączy, styków akumulatorów, sprężyn przełączników i elementów ustalających drutu z różnych materiałów, od brązu fosforowego i miedzi berylowej po stal nierdzewną. Części te są często bardzo małe — powszechne są druty o średnicy 0,1–0,5 mm — i wymagają produkcji kilkuset sztuk na minutę z tolerancjami wymiarowymi ± 0,02 mm. Giętarki do blachy produkują obudowy, obudowy i wsporniki radiatorów do sprzętu elektronicznego z aluminium i stali.

Budownictwo i HVAC

Prasy krawędziowe i prasy krawędziowe dominują w budownictwie i produkcji metali HVAC, produkując kanały, obróbkę blacharską, panele czołowe, wsporniki konstrukcyjne, kątowniki nadproża i obudowy urządzeń ze stali ocynkowanej, aluminium i blachy ze stali nierdzewnej. Blacha obsługująca branżę HVAC może obsługiwać 3–8 pras krawędziowych o różnej wydajności, aby obsługiwać różne materiały i rozmiary części. Produktywność w tych warsztatach mierzona jest w metrach bieżących giętego profilu na zmianę — może to zapewnić dobrze działająca prasa krawędziowa CNC 2000 do 4000 metrów bieżących giętego produktu na 8-godzinną zmianę , w zależności od złożoności części i materiału.

Produkcja wyrobów medycznych

Sprężyny medyczne i formy drutowe — prowadniki cewników, sprężyny zacisków chirurgicznych, sprężyny do mocowania implantów i elementy sprzętu diagnostycznego — są produkowane na precyzyjnych maszynach do gięcia sprężyn zgodnie ze specyfikacjami klasy biomedycznej. Materiały w tym sektorze obejmują stal nierdzewną 316L, nitinol (stop niklowo-tytanowy z pamięcią kształtu) i tytan. Formowanie drutu nitinolowego na giętarce do sprężyn jest szczególnie trudne: superelastyczne zachowanie materiału oznacza, że ​​standardowe modele sprężynowania nie mają zastosowania, a ścieżki narzędzia muszą być opracowane empirycznie dla każdej geometrii części.

Przewodnik zakupowy: na co zwrócić uwagę przy zakupie maszyny do gięcia sprężyn lub prasy krawędziowej

Zaopatrzenie się w giętarkę do metalu — w szczególności giętarkę do sprężyn — wymaga większej staranności niż większość zakupów wyposażenia kapitałowego, ponieważ możliwości maszyny są w dużym stopniu zależne od zastosowania, a różnice w wydajności między dostawcami są znaczne. Poniższa lista kontrolna ma zastosowanie niezależnie od tego, czy kupujesz nowy, odnowiony czy używany.

Zdefiniuj wymagania dotyczące części przed skontaktowaniem się z dostawcami

• W przypadku pras krawędziowych: maksymalna grubość materiału, maksymalna długość gięcia, minimalny wewnętrzny promień gięcia, tolerancja kątowa i roczna wielkość produkcji według rodziny części.
• W przypadku giętarek do sprężyn: materiał i zakres średnic drutu, rodzaje sprężyn (ściskanie, rozciąganie, skręcanie, kształt drutu), minimalna i maksymalna średnica cewki, dowolny zakres długości, tolerancja specyfikacji obciążenia i wymagana wydajność produkcji w sztukach na minutę.
• Zidentyfikuj 5 numerów części o największej objętości i 3 numery części o najbardziej złożonej geometrycznie — maszyna musi obsłużyć zarówno duże ilości części, jak i części trudne.

Oceniaj dostawców pod kątem wiedzy specjalistycznej w zakresie zastosowań, a nie tylko specyfikacji maszyn

Dostawca, który może uruchomić rzeczywiste próbki części na swojej maszynie demonstracyjnej i pokazać wyniki kontroli pierwszego artykułu, jest nieskończenie bardziej wartościowy niż dostawca, który dostarcza jedynie arkusze specyfikacji. Przed dokonaniem zakupu nalegaj na demonstrację maszyny z drutem lub arkuszem. Poproś o referencje od klientów z Twojej branży i skontaktuj się z nimi. Zapytaj konkretnie o dokładność w czasie (nie tylko o wydajność od razu po wyjęciu z pudełka), dostępność części zamiennych i reakcję pomocy technicznej w przypadku awarii maszyny w trakcie produkcji.

Całkowity koszt posiadania w ciągu 10 lat

Cena zakupu maszyny do gięcia metalu wynosi zazwyczaj 40–60% jej całkowitego kosztu posiadania w ciągu 10-letniego okresu użytkowania. Saldo obejmuje oprzyrządowanie (5 000–50 000 USD przez cały okres eksploatacji prasy krawędziowej), konserwację i części zamienne (budżet 2–4% ceny zakupu rocznie), zużycie energii (80-tonowa prasa krawędziowa hydrauliczna zużywa około 7,5 kW; równoważna elektryczna serwomaszyna zużywa średnio 1,5–2 kW) oraz szkolenie operatorów. W przypadku giętarki do sprężyn należy dodać koszt złomu drutu podczas konfiguracji — źle zaprogramowane zadanie formowania sprężyny na maszynie CNC może zużyć 5–15 kg drutu przed uzyskaniem dobrej próbki, co przy 3–8 USD/kg drutu muzycznego oznacza stratę surowca w wysokości 15–120 USD na konfigurację.

Maszyny używane i odnawiane: szansa i ryzyko

Używana prasa krawędziowa renomowanego producenta — AMADA, Trumpf, Bystronic, LVD — może zapewnić 80–90% możliwości nowej maszyny za 30–50% ceny zakupu, pod warunkiem, że maszyna jest właściwie konserwowana, a sterownik CNC i układ hydrauliczny są w dobrym stanie. Kluczowe punkty kontroli obejmują równoległość tłoka (sprawdź za pomocą precyzyjnego poziomu na siłowniku w wielu pozycjach), dokładność pozycjonowania zderzaka tylnego (sprawdź za pomocą programu testowego obejmującego 20 kolejnych cykli pozycjonowania i zmienności pomiaru) oraz stan oleju hydraulicznego i stabilność ciśnienia w układzie. W przypadku używanych giętarek do sprężyn sprawdź zużycie narzędzia zwijającego, stan rolek podających i sprawdź, czy system sterowania może komunikować się z bieżącym oprogramowaniem programistycznym — przestarzałe, zastrzeżone sterowniki mogą sprawić, że maszyna będzie w rzeczywistości niezdatna do użytku, jeśli oprogramowanie nie będzie już obsługiwane.

Wymagania bezpieczeństwa dotyczące obsługi maszyn do gięcia metalu

Prasy krawędziowe i giętarki do sprężyn należą do obrabiarek najbardziej podatnych na obrażenia w obróbce metali. Zwłaszcza prasa krawędziowa ma długą historię obrażeń dłoni i palców spowodowanych szybko zamykającym się stemplem i matrycą. Nowoczesne standardy bezpieczeństwa znacznie zmniejszyły liczbę wypadków, ale zgodność wymaga zrozumienia konkretnych systemów bezpieczeństwa.

Systemy bezpieczeństwa prasy krawędziowej

• Laserowe osłony zabezpieczające (np. SICK PSENvip, Lazer Safe): Kurtyna laserowa zamontowana tuż przed stemplem monitoruje punkt wyciszenia – punkt, w którym stempel znajduje się na tyle blisko materiału, że ochrona palców przed strefą zamykania nie jest już możliwa. Powyżej punktu wyciszenia, w przypadku wykrycia przeszkody, siłownik zatrzymuje się. Jest to aktualny standard bezpieczeństwa dla nowych pras krawędziowych sprzedawanych w UE i większości innych rynków regulowanych.
• Sterowanie dwuręczne: Wymaga jednoczesnego trzymania obu rąk na przyciskach sterujących w celu zainicjowania cyklu zginania, co zapobiega przebywaniu jednej ręki w obszarze matrycy podczas opuszczania tłoka.
• Bezpieczne monitorowanie prędkości: Tłok opuszcza się z małą prędkością (zwykle ≤10 mm/s) w strefie wyciszenia – kilka ostatnich milimetrów przed kontaktem z materiałem – nawet jeśli aktywne są osłony zabezpieczające, jako dodatkowa warstwa ochronna.
• Obwody zatrzymania awaryjnego: Przyciski zatrzymania awaryjnego uruchamiane pedałem nożnym i przyciski zatrzymania awaryjnego montowane na ramie muszą spełniać wymagania obwodów bezpieczeństwa kategorii 3 lub 4 zgodnie z normą ISO 13849, zapewniając nadmiarowe kanały zatrzymania.

Bezpieczeństwo maszyny do gięcia sprężyn

Giętarki sprężynowe charakteryzują się innym profilem obrażeń: głównym zagrożeniem są wylatujące końce drutu podczas zwijania, szczególnie w przypadku pęknięcia drutu lub nieprawidłowego podawania przy dużej prędkości produkcyjnej. Końce drutu przy prędkości 150–200 m/min mogą powodować poważne rany szarpane. Osłona wokół strefy formowania, obowiązkowe środki ochrony indywidualnej (okulary ochronne i rękawice odporne na przecięcie) oraz automatyczne systemy zatrzymujące uruchamiane przez czujniki przerwania drutu to minimalne wymagania bezpieczeństwa. Giętarek do sprężyn nie należy nigdy używać ze zdjętymi osłonami, nawet podczas konfiguracji i regulacji — jest to praktyka, która radykalnie zwiększa ryzyko obrażeń i jest główną przyczyną obrażeń, do których dochodzi w zakładach produkujących sprężyny.
